نقشه برد Samsung Galaxy M31s (SM-M317F)

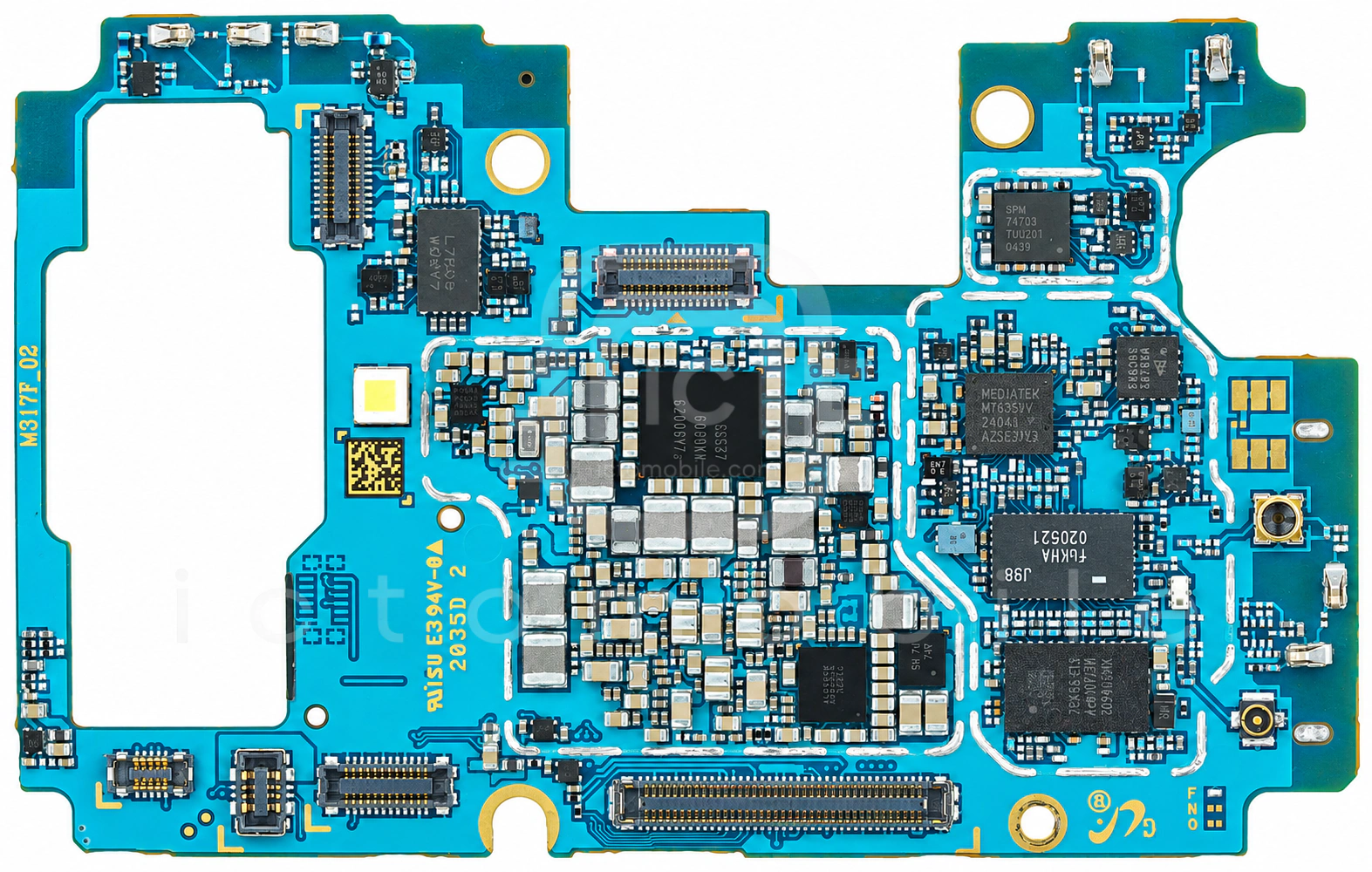

روی برد

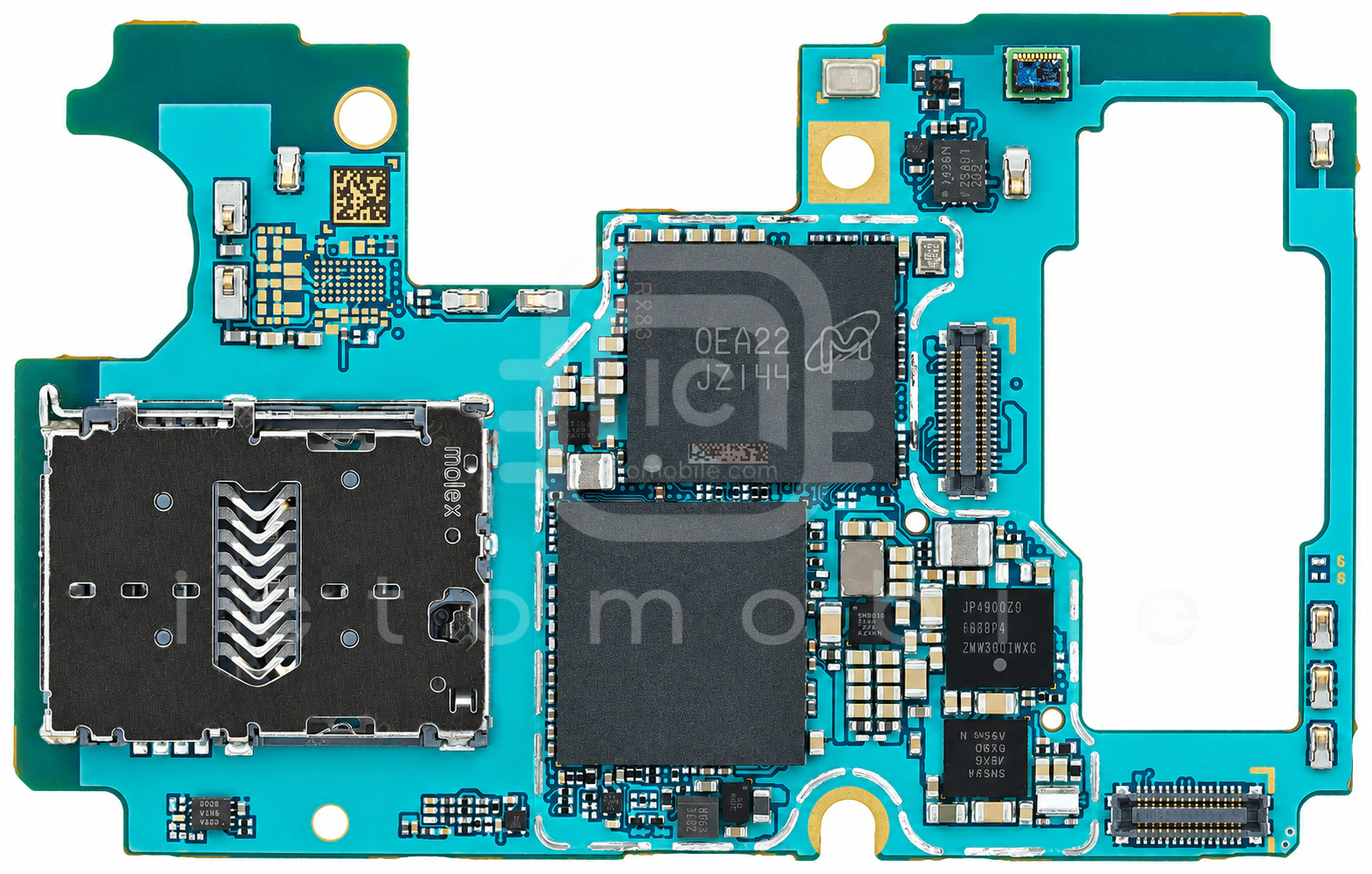

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱S5N5C12X00-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←

۲WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←

۳S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←

۴LMSWKQGR-J98سوئیچ آنتن اصلیMurata←

۵SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←

۶RT5510آمپلی فایر صوتRichTek←

۷ALC5665-GRTCodec صوتRealtek←

۸S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۹S2MPU09X01-6030تغذیه (PMU)Samsung semiconductor←

۱۰SFML7E0H001سوئیچ آنتن DiversityWISOL←

۱۱CDC3RL02BYFPRگیت بافرTexas Instruments←

۱۲AP7341D-12FS4-7Rرگولاتور ولتاژ LDODIODES←

۱۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۱۴ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۱۵S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←

۱۶ICM-42605Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۷MMC5633NJسنسور مغناطیسی قطب نما (Compass)MEMSIC←

۱۸S2MU106X01-6030درایور USB و شارژSamsung semiconductor←

۱۹SM5440شارژSilicon Mitus←

۲۰SM3010تغذیه صفحه نمایشSilicon Mitus←

۲۱MTFC128GASAOEA-WTحافظه UFS (هارد)Micron←

۲۲ISG5320Aسنسور GRIP/SARIMAGIS←

۲۳K4UJE3T4AM-CGCLحافظه RAMSamsung semiconductor←

۲۴Exynos 9 Octa 9611CPU بخش Application و BasebandSamsung semiconductor←

۲۵KTS1682محافظ اضافه ولتاژKinetic Technologies←

۲۶ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←

۲۷S2ABB02X01-6230کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←

۲۸ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۹AP7340D-30FS4-7-71رگولاتور ولتاژ LDODIODES←

۳۰AP7341D-30FS4-7R-71رگولاتور ولتاژ LDODIODES←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
