برد سامسونگ S22 Ultra 5G (SM-S908U)

SM-S908U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

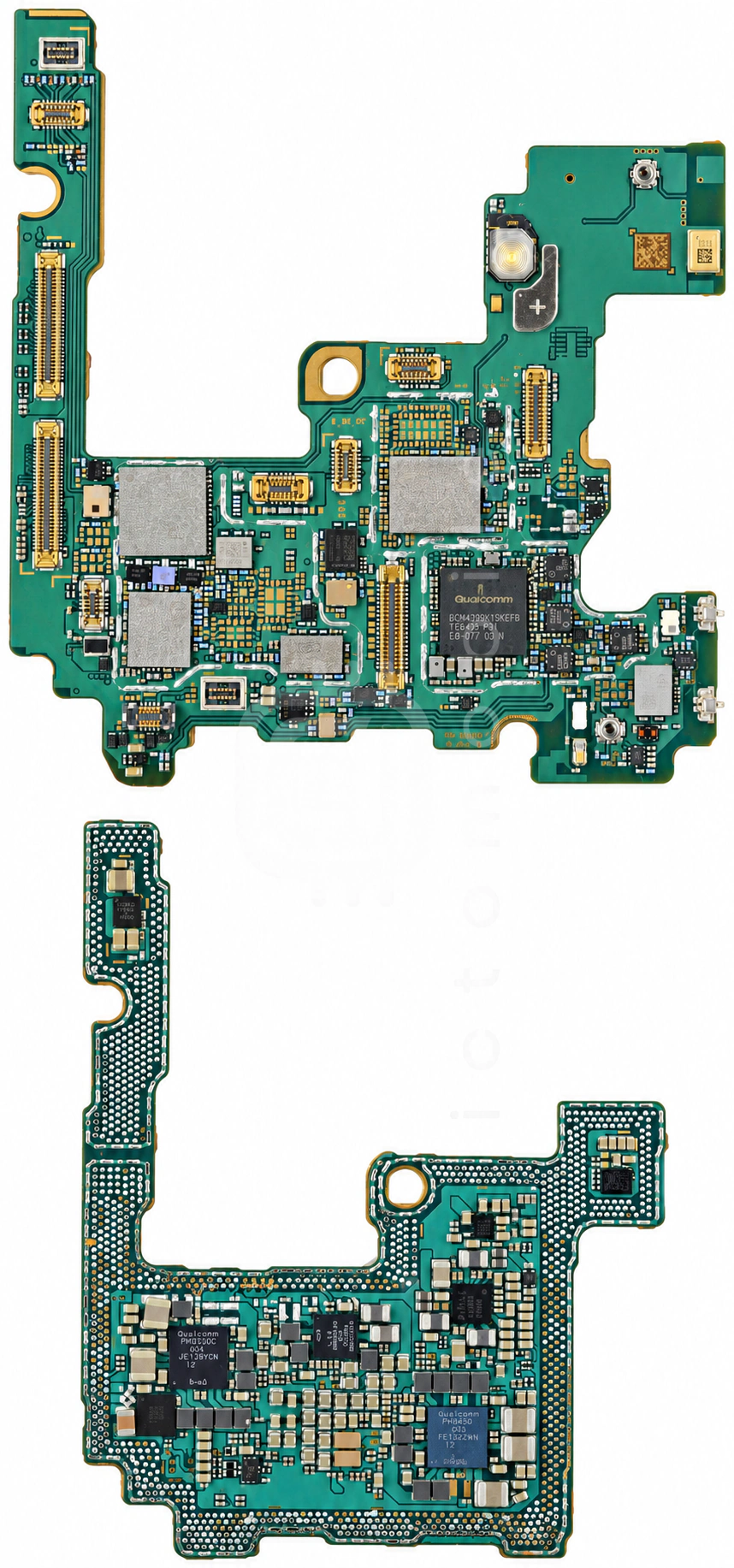

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

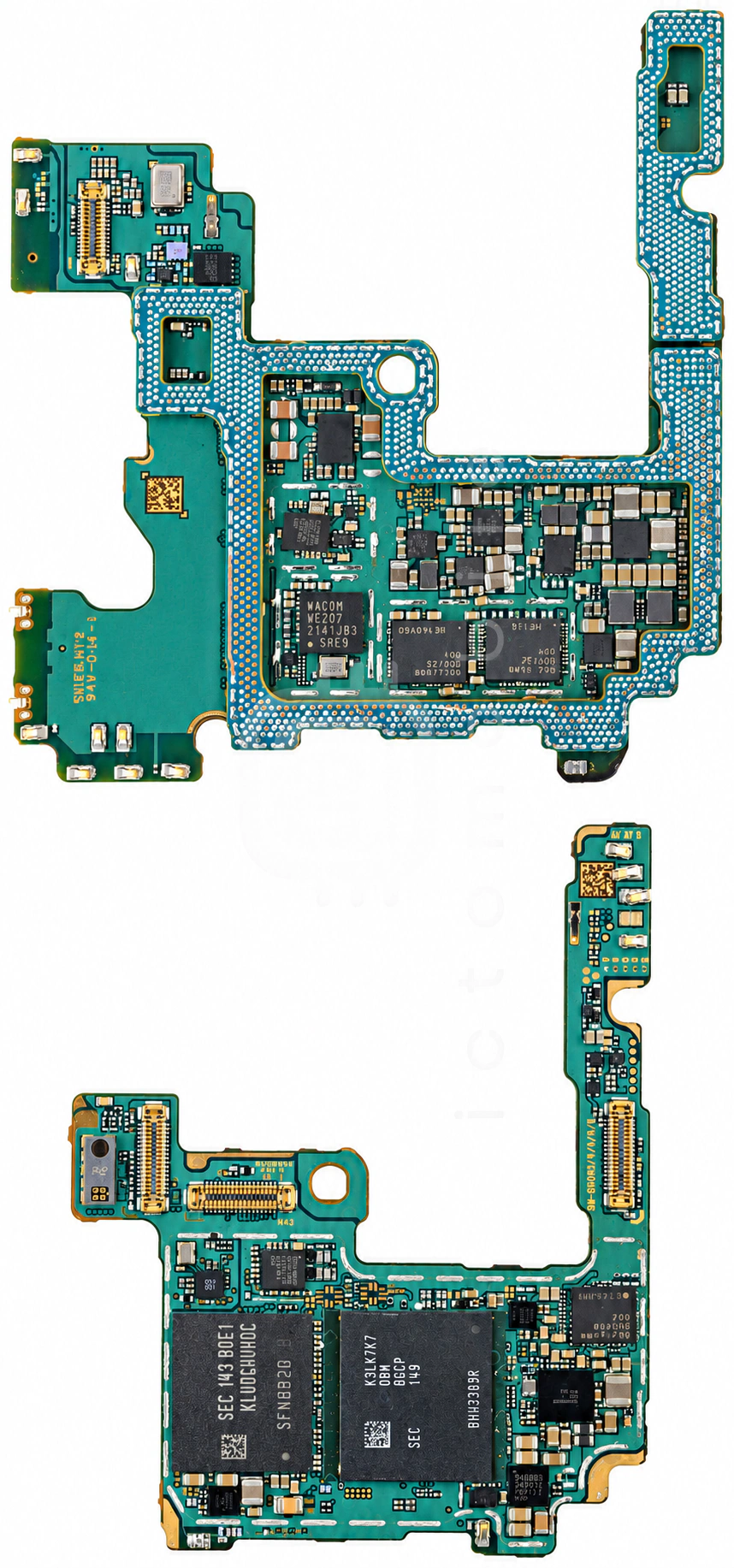

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۲CS40L26درایور ویبراتورCirrus Logic←
۳KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۴SM3080تغذیه صفحه نمایشSilicon Mitus←
۵1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۶SN220UNFCNXP Semiconductors←
۷AP7340D-30FS4-7-71رگولاتور ولتاژ LDODIODES←
۸PMK8450بافر کلاکQUALCOMM Incorporated←
۹KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱PCA9468B3شارژNXP Semiconductors←
۱۲PM8350تغذیه (PMU)QUALCOMM Incorporated←
۱۳QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۱۴PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۵DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۷SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۸PM8450تغذیه (PMU)QUALCOMM Incorporated←
۱۹AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
۲۰MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۲۱SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۳AFEM-9146ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۵BCM4389C1SKFFBبلوتوث و وای فای (BT & WIFI)Broadcom←
۲۶QDM3572سوئیچ آنتنQUALCOMM Incorporated←
۲۷CS35L40آمپلی فایر صوتCirrus Logic←
۲۸S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۹Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۳۲PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۳۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۴K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۳۵HFQRX4WJB-451سوئیچ آنتن DiversityWISOL←
۳۶P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۳۷STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۳۸WEZ02درایور S PenWACOM←
۳۹SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۴۰CS35L40آمپلی فایر صوتCirrus Logic←
