برد سامسونگ S23 Ultra (SM-S918U)

SM-S918U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

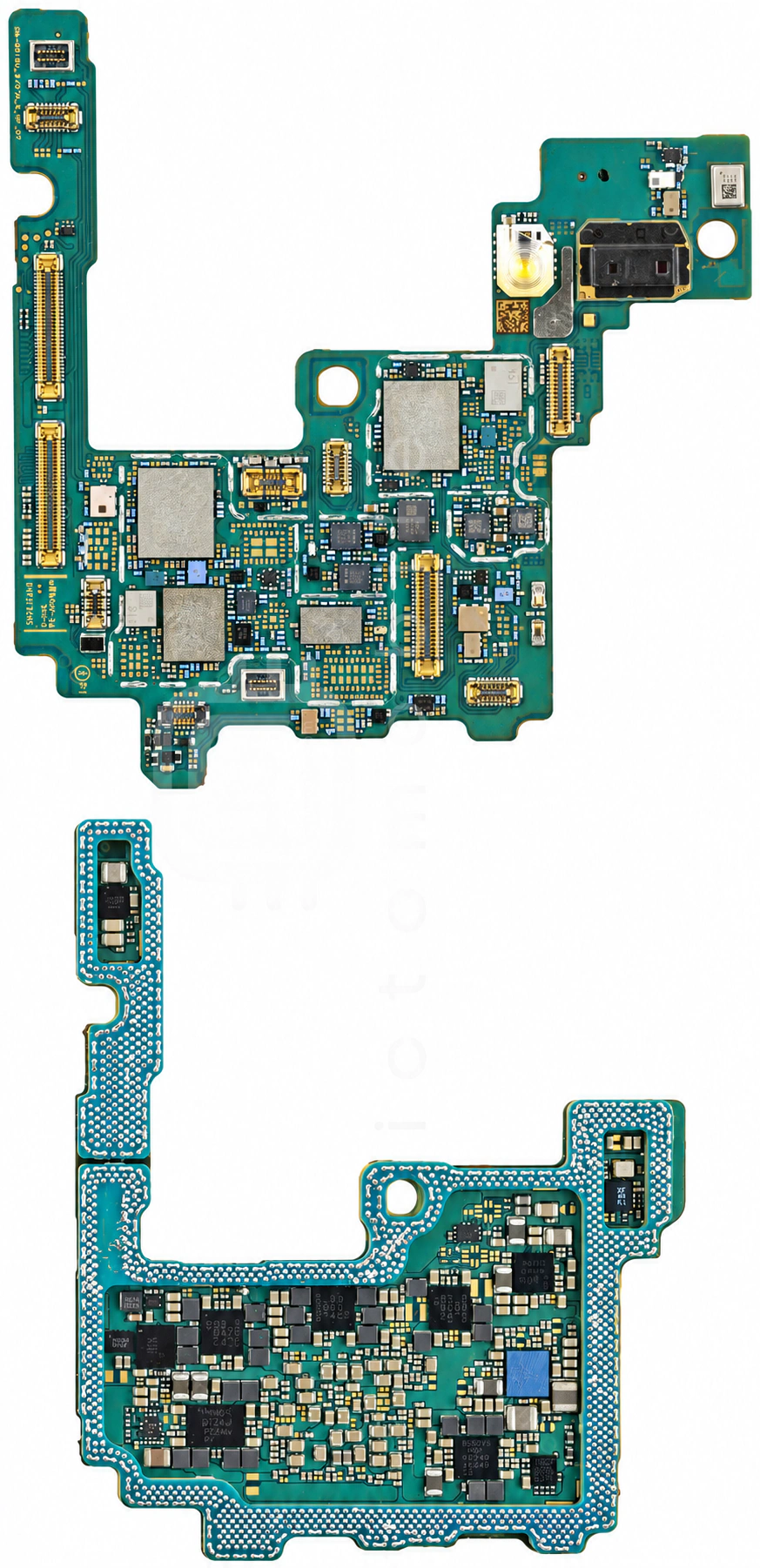

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

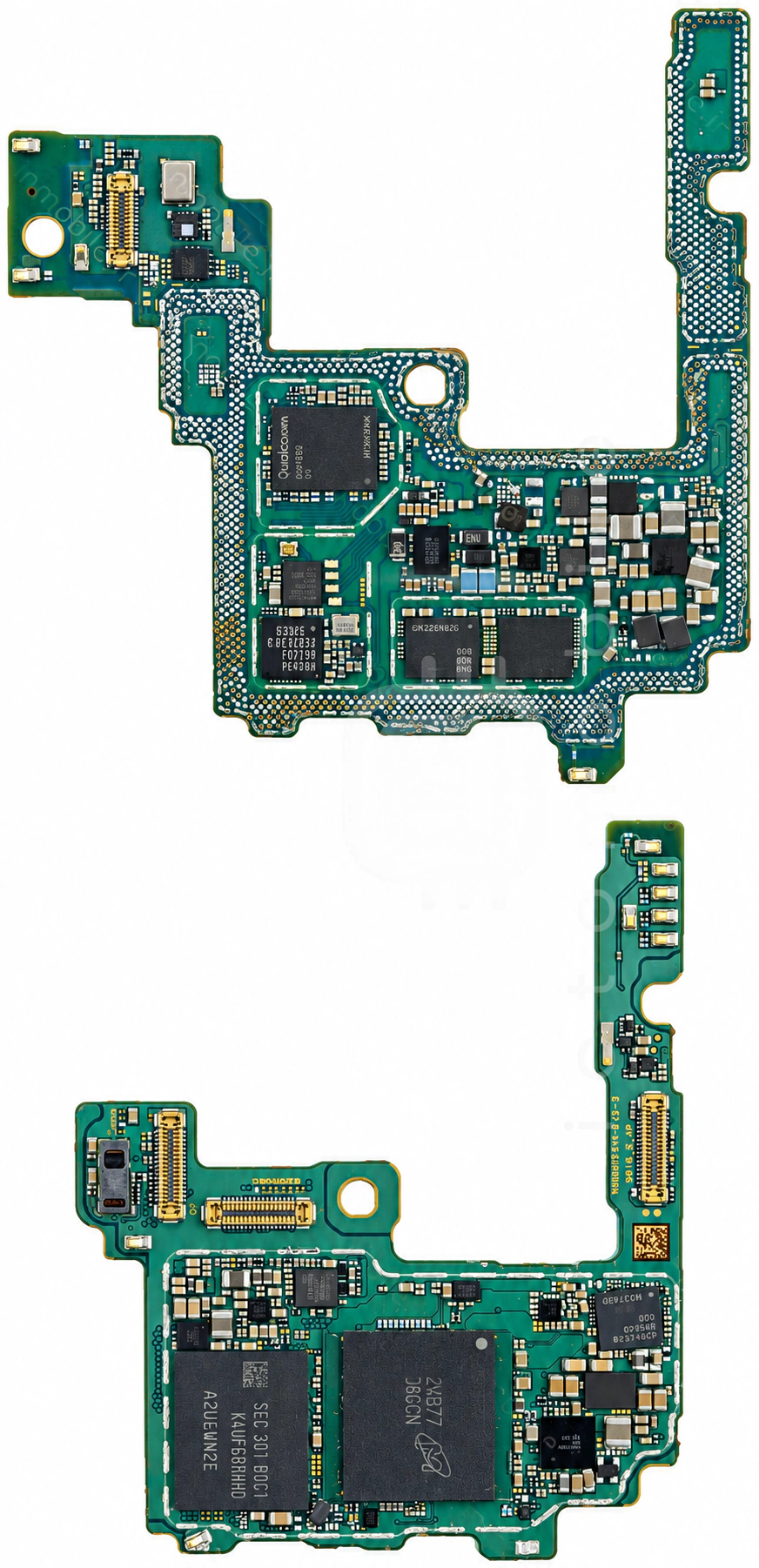

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۰ موقعیت از ۵۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱HFQRXGPJB-518سوئیچ آنتن 5GMurata←
۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۴WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶SM3080تغذیه صفحه نمایشSilicon Mitus←
۷QPM7815ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۸QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۹NVT4557HKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۱۰MXDLN16Gآمپلی فایر GPSMAXSCEND←
۱۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۳SAFFB722MAA0F0Aفیلتر RFMurata←
۱۴SAFFB2G45MA0F0Aفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۱۵QPM7815ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۷CPS4038شارژ بی سیمConvenient Power←
۱۸PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۹ET9902محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۰SAFFB2G45MA0F0Aفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۳SAYRH634MBA0C0Aسوئیچ آنتنMurata←
۲۴AP7340D-30FS4-7-71رگولاتور ولتاژ LDODIODES←
۲۵WEZ02درایور S PenWACOM←
۲۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۷CS35L42آمپلی فایر صوتCirrus Logic←
۲۸KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۲۹LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۳۰PCA9481AUKشارژNXP Semiconductors←
۳۱BGSA20UGL8سوئیچ SPSTInfineon←
۳۲S2MPB02تغذیه (PMU)Samsung semiconductor←
۳۳MT62F1536M64D8CL-026 WT:Bحافظه RAMMicron←
۳۴SR200TUltra Wideband (UWB)NXP Semiconductors←
۳۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۷Snapdragon 8 Gen 2 for Galaxy SM8550-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۰S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۴۱DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۴۲CS35L42آمپلی فایر صوتCirrus Logic←
۴۳BGSA20UGL8سوئیچ SPSTInfineon←
۴۴HFQRX4WJB-451سوئیچ آنتن DiversityWISOL←
۴۵PMK8550بافر کلاکQUALCOMM Incorporated←
۴۶CS40L26درایور ویبراتورCirrus Logic←
۴۷STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۴۸LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۵۰KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
