برد آیفون 14 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

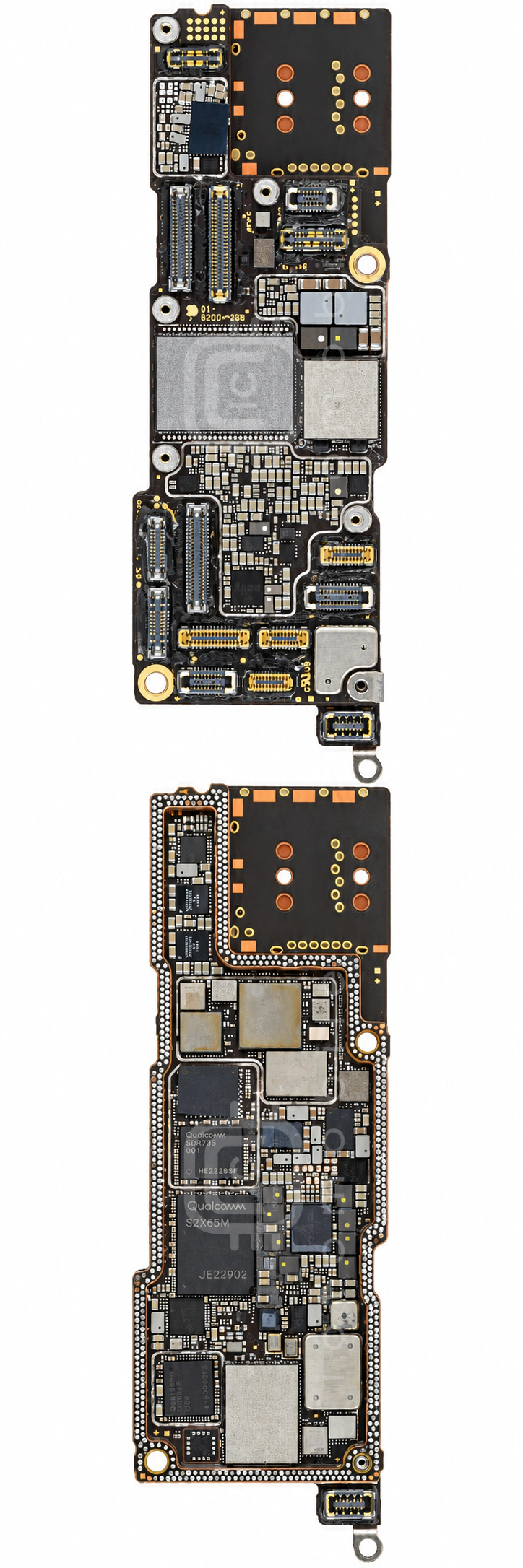

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

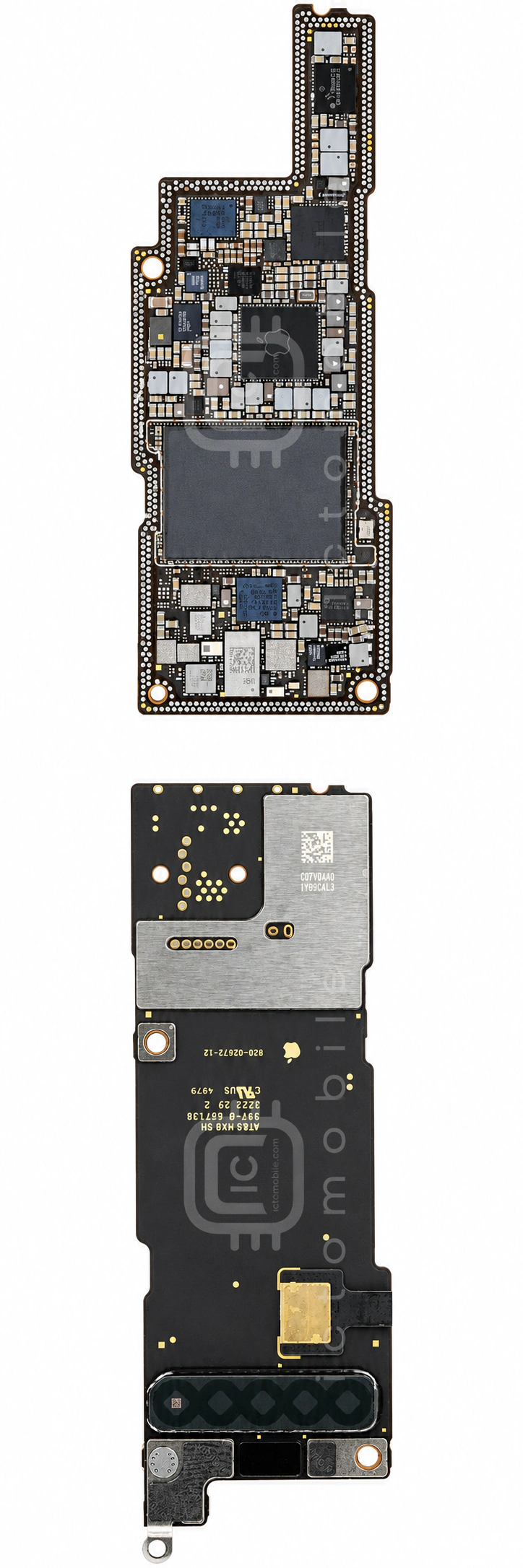

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۷ موقعیت از ۵۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱210V3MUNFCNXP Semiconductors←
۲STOCTحافظه EEPROMنامعلوم←
۳SKY53852-17سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴SKY58290-20پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۵CD3710A1تغذیه (PMU)Texas Instruments←
۶FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۷SKY5853-17ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۸QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۹CBTL1618A0درایور USB و شارژNXP Semiconductors←
۱۰SKY55507-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←
۱۱SKY59724-17کوپلر RFSkyworks Solutions Inc←
۱۲338S00738Codec صوتCirrus Logic←
۱۳SDX65MCPU بخش BasebandQUALCOMM Incorporated←
۱۴SKY55507-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←
۱۵AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۱۶338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۷338S00616تغذیه دوربینApple←
۱۸PN600VUK-A000NFCNXP Semiconductors←
۱۹338S00819-A1تغذیه (PMU)Dialog←
۲۰QM18839تیونر آنتن RFQORVO←
۲۱338S00839-B0تغذیه (PMU)Dialog←
۲۲TPS61280Hکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۳MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۲۴338S00819-A1تغذیه (PMU)Dialog←
۲۵STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲۶LMRXXWJB-K95سوئیچ آنتن DiversityMurata←
۲۷DMT12H065LFDFترانزیستور MosfetDIODES←
۲۸SKY53852-17سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۹AFEM-8245سوئیچ آنتن DiversityAvago←
۳۰K3LK2K20CM-EGCPحافظه RAMSamsung semiconductor←
۳۱MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۳۲QM18839تیونر آنتن RFQORVO←
۳۳QM81032APT (Average Power Tracking)QORVO←
۳۴NTB0101GS1مبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۳۵SDMVGKLK2حافظه Nand Flash (هارد)Samsung semiconductor←
۳۶PMX65تغذیه بخش BasebandQUALCOMM Incorporated←
۳۷PMK65بافر کلاکQUALCOMM Incorporated←
۳۸QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۹LSF0101مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۴۰BCM59365EA1IUBGشارژ بی سیمBroadcom←
۴۱339M00196ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Universal Scientific Industrial←
۴۲AFEM-8231ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۴۳339S01036بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۴۴CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۴۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۶TPS65657B0تغذیه صفحه نمایشTexas Instruments←
۴۷A16 - APL1W10CPU بخش ApplicationApple←
۴۸CS37L10A-B1پردازشگر صوتCirrus Logic←
۴۹SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۵۰LM3567A1درایور LED فلاش دوربینTexas Instruments←
۵۱AFEM-8240ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۵۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۵۳338S00942 (APL109A)تغذیه بخش ApplicationApple←
۵۴CD2E224Aدرایور USBTexas Instruments←
۵۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۵۶338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۵۷ST33J1M3میکروکنترلرSTMicroelectronics←
