برد آیفون 14

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

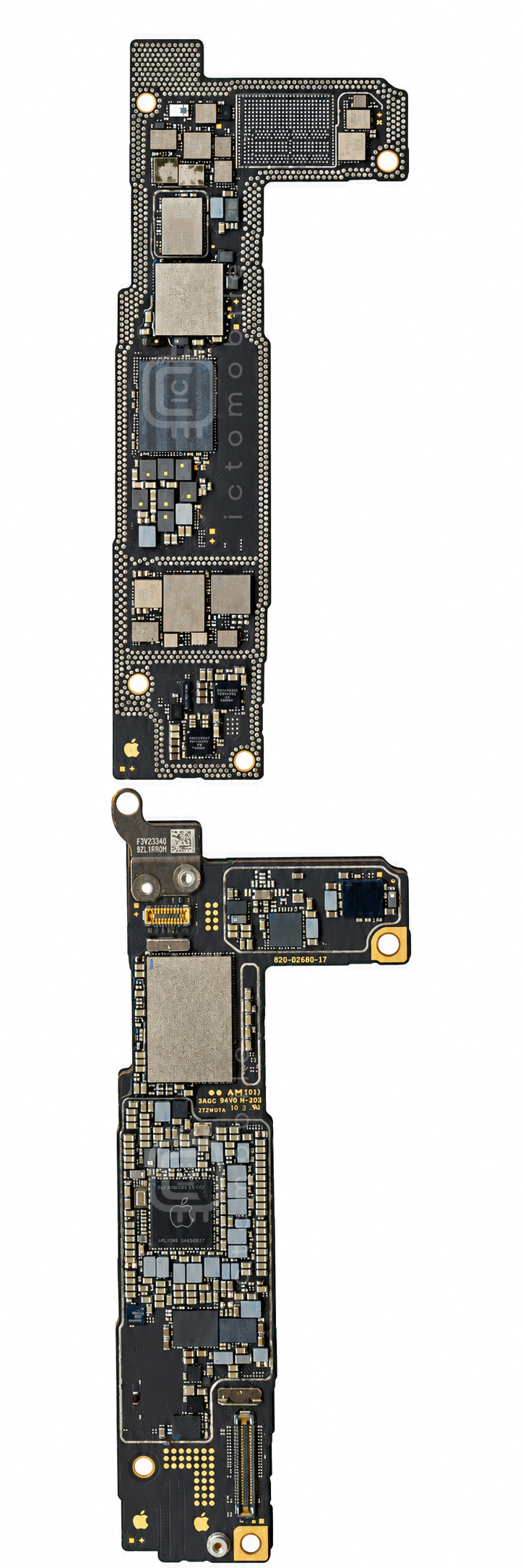

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

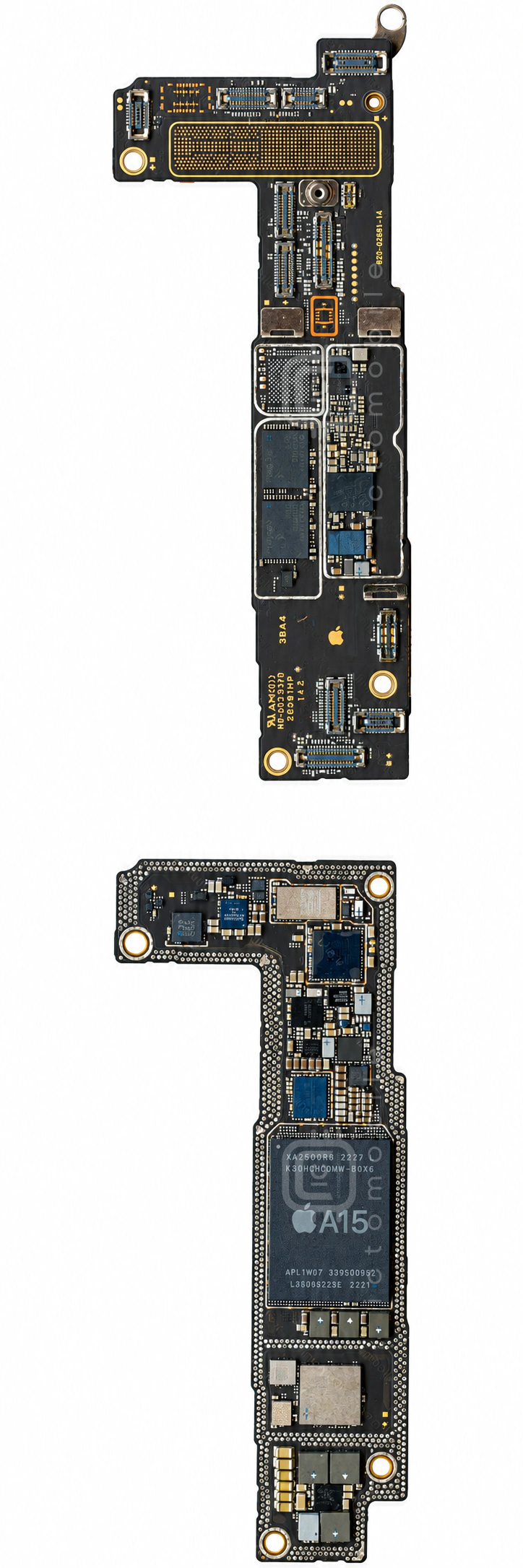

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱STOCTحافظه EEPROMنامعلوم←
۲STB601A05درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۴SN74AXC1T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۵338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۶BMI284AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۷SKY58292-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۸A15 - APL1W07CPU بخش ApplicationApple←
۹SKY53852-17سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۰NVT0202JKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۱۱BCM59365EA1IUBGشارژ بی سیمBroadcom←
۱۲FAN48600UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۳338S00616تغذیه دوربینApple←
۱۴343S00572 (APL109B)تغذیه بخش ApplicationApple←
۱۵SKY5853-17ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۶QM18839تیونر آنتن RFQORVO←
۱۷FAN53742کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۸QM76295ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۹QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۰339S01036بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۲۱CYPD2154A1-12FNXITدرایور USB Type-CInfineon←
۲۲CS42L77-SWZR-A1Codec صوتCirrus Logic←
۲۳723GWP062206KAUltra Wideband (UWB)نامعلوم←
۲۴QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۵QM81032APT (Average Power Tracking)QORVO←
۲۶QM18839تیونر آنتن RFQORVO←
۲۷338S00770-B0شارژDialog←
۲۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۹338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳۰S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۳۱LM3567A1درایور LED فلاش دوربینTexas Instruments←
۳۲FAN53601UC182Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳۳TPS61280Hکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۳۴CD2E224Aدرایور USBTexas Instruments←
۳۵PMX60تغذیه بخش BasebandQUALCOMM Incorporated←
۳۶PN600VUK-A000NFCNXP Semiconductors←
۳۷K3UHCHC0MM-BGCLحافظه RAMSamsung semiconductor←
۳۸DMT12H065LFDFترانزیستور MosfetDIODES←
۳۹SDMVGKLK2حافظه Nand Flash (هارد)Samsung semiconductor←
۴۰SKY58296-20پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۴۱CBTL1616A0درایور USB و شارژNXP Semiconductors←
۴۲338S00819-A1تغذیه (PMU)Dialog←
۴۳210V3MUNFCNXP Semiconductors←
۴۴ACPF-7350-AP1فیلتر مسیر آنتن بلوتوث و وای فای (wifi)Avago←
۴۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۶AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۴۷AFEM-8230پاور آمپلی فایر GSM و 3G و 4G و 5GAvago←
۴۸PMK65بافر کلاکQUALCOMM Incorporated←
۴۹SDX65MCPU بخش BasebandQUALCOMM Incorporated←
