محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد سامسونگ S22 5G (SM-S901U)

SM-S901U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

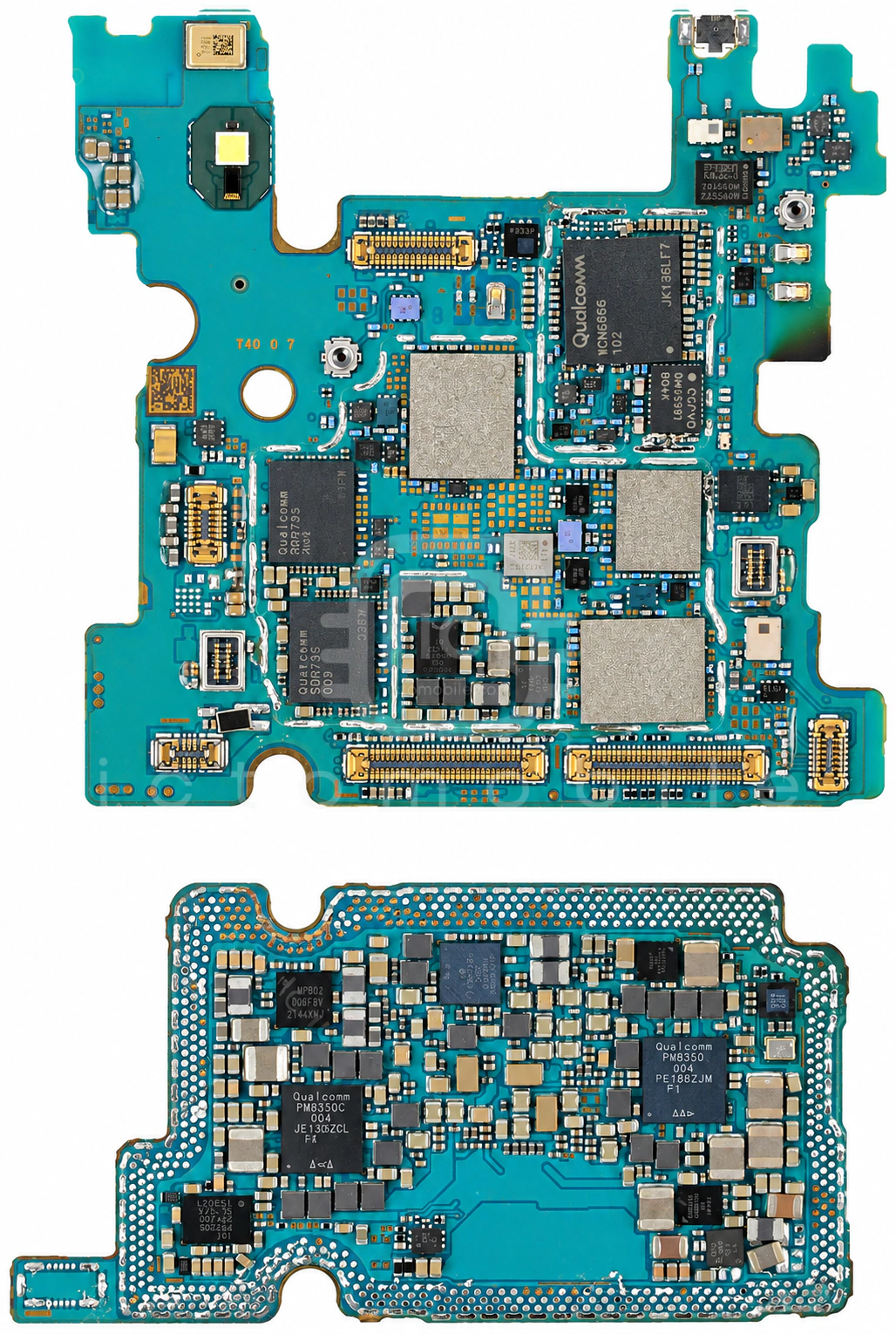

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

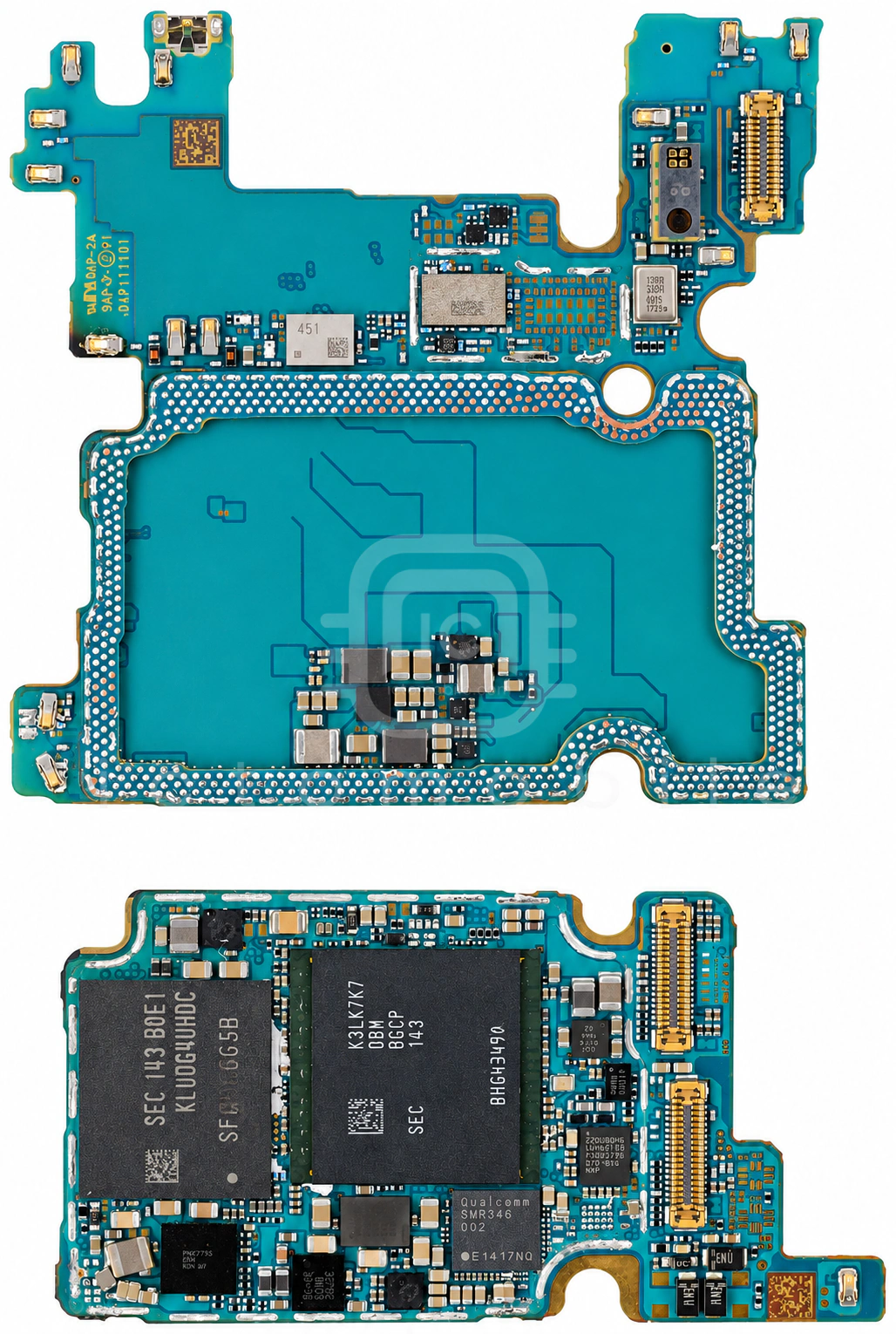

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۴P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۵Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←
۶PM8450تغذیه (PMU)QUALCOMM Incorporated←
۷PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۸HFQRX4WJB-451سوئیچ آنتن DiversityWISOL←
۹BGSA20UGL8سوئیچ SPSTInfineon←
۱۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۱1GL88آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۲QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۳MXD8643سوئیچ SP4TMAXSCEND←
۱۴SN220UNFCNXP Semiconductors←
۱۵QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۱۶SAYRH634MBA0C0Aسوئیچ آنتنMurata←
۱۷PMK8450بافر کلاکQUALCOMM Incorporated←
۱۸FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۱۹BGSX22G5A10سوئیچ آنالوگ DPDTInfineon←
۲۰PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۲۱PM8350تغذیه (PMU)QUALCOMM Incorporated←
۲۲CS40L26درایور ویبراتورCirrus Logic←
۲۳MXD8638Cسوئیچ SP3TMAXSCEND←
۲۴QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۵SAFFB2G45MA0F0Aفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۶BGSA20UGL8سوئیچ SPSTInfineon←
۲۷S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۸QDM3572سوئیچ آنتنQUALCOMM Incorporated←
۲۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۱1J1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۳۲MXDLN16Gآمپلی فایر GPSMAXSCEND←
۳۳DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۳۴SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۵SM3010تغذیه صفحه نمایشSilicon Mitus←
۳۶K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۳۷WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۸PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۰CS35L40آمپلی فایر صوتCirrus Logic←
۴۱SAFFB722MAA0F0Aفیلتر RFMurata←
۴۲BGU8103آمپلی فایر کم نویز (LNA)NXP Semiconductors←
۴۳CS35L40آمپلی فایر صوتCirrus Logic←
۴۴QM45391آمپلی فایر کم نویز (LNA)QORVO←
۴۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
