محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد سامسونگ A34 (SM-A346B)

SM-A346B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

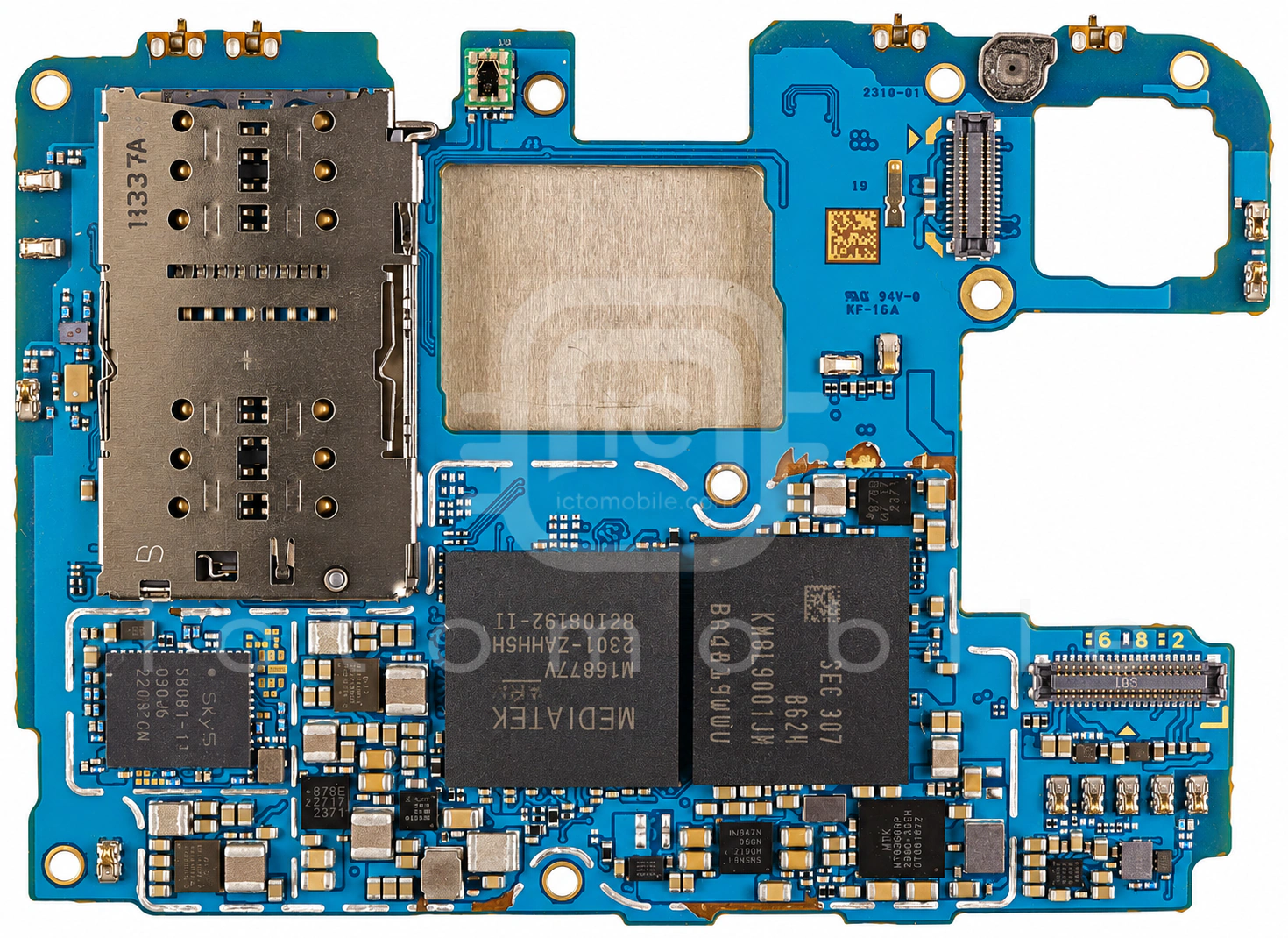

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

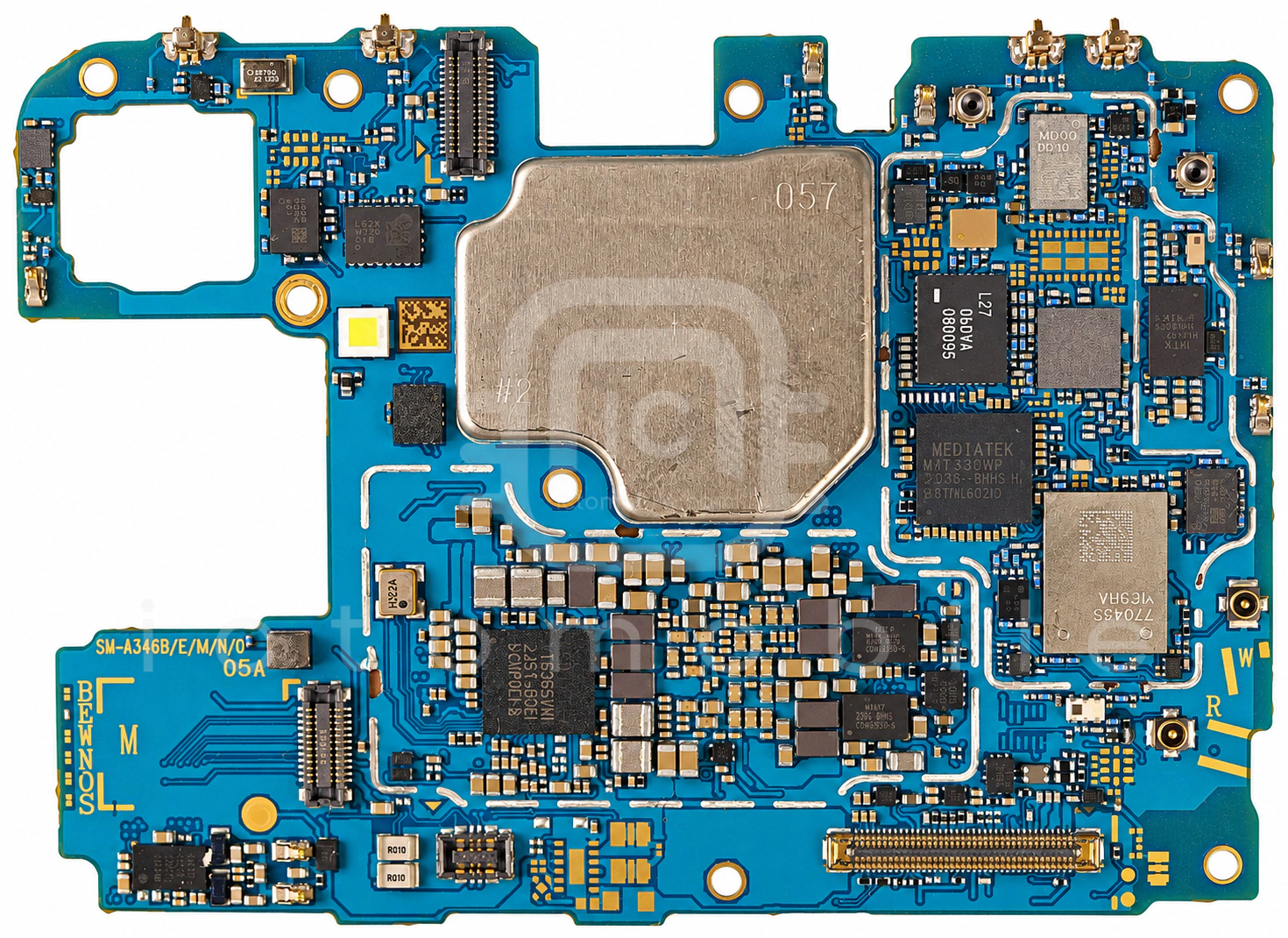

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6365VMWتغذیه (PMU)Mediatek←
۲SGM7228درایور USBSG Micro←
۳TFA9878BUKآمپلی فایر صوتGoodix←
۴KM8L9001JM-B624حافظه uMCP (هارد)Samsung semiconductor←
۵S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۶MT6315FPتغذیه (PMU)Mediatek←
۷MT6635Pبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۸TFA9878BUKآمپلی فایر صوتGoodix←
۹QM77048Sماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۰S3NRN4VXS1-MX30NFCSamsung semiconductor←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲SM5451شارژSilicon Mitus←
۱۳MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۴Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←
۱۵SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۶MT6360RPتغذیه (PMU)Mediatek←
۱۷MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۸MT6315OPتغذیه (PMU)Mediatek←
۱۹MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۰QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۱SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۲LMSWLAGN-L27ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۲۳SKY58253-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
