نقشه برد vivo IQOO NEO7 (ET3085AM)

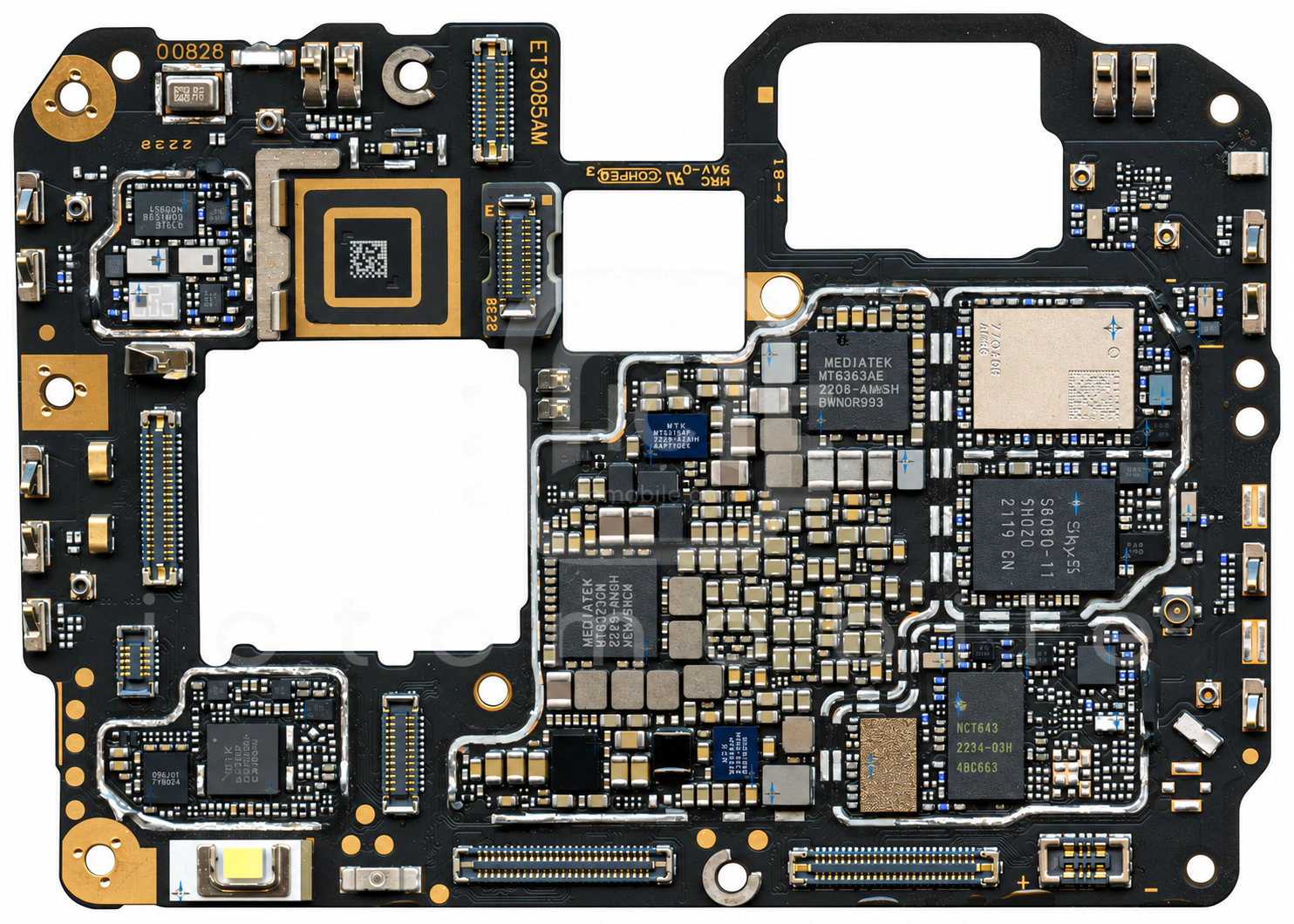

روی برد

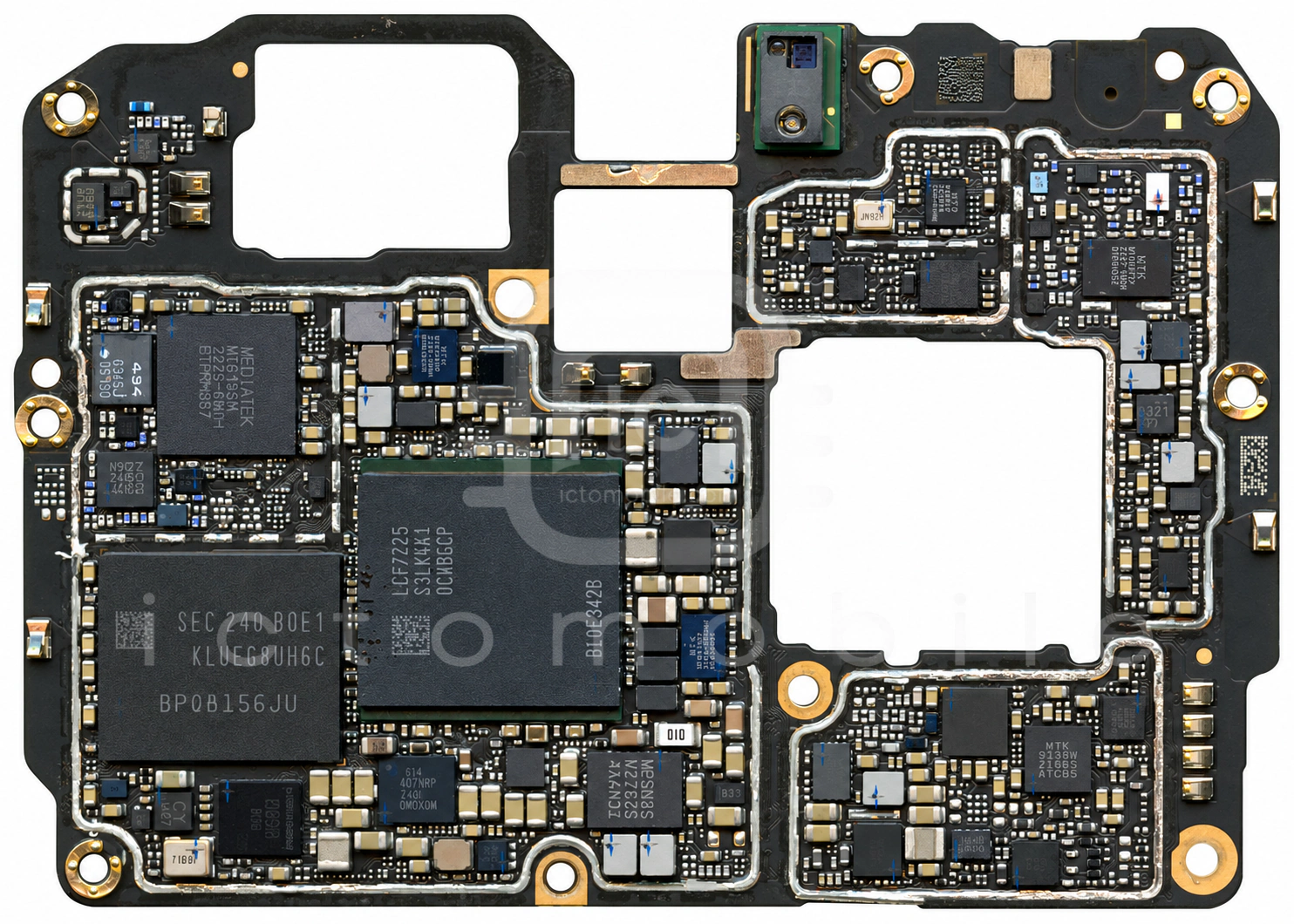

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲MT6363AWتغذیه (PMU)Mediatek←

۳SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۴VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۵SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۶MT6308HPEPT (Envelope Power Tracker)Mediatek←

۷MAX77932BEWOتغذیه (PMU)Maxim←

۸MT6373CWتغذیه (PMU)Mediatek←

۹MT6319APتغذیه (PMU)Mediatek←

۱۰MT6375Pتغذیه (PMU)Mediatek←

۱۱CSA37F61درایور کلیدهای لمسی (تاچ)CHIPSEA←

۱۲QM11024سوئیچ آنتن 5GQORVO←

۱۳HFQSWREUA-434سوئیچ آنتن DiversityMurata←

۱۴MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۵MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۶KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←

۱۷PX8588درایور تصویر LCDPixelworks←

۱۸PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←

۱۹SC8571شارژSOUTHCHIP←

۲۰RP507Kکانورتر ولتاژ (DC/DC Voltage Converter)RICOH electronics devices division←

۲۱PMPB27EPترانزیستور MosfetNexperia←

۲۲MP2762AشارژMonolithic Power System←

۲۳K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←

۲۵MT6319DPتغذیه (PMU)Mediatek←

۲۶AW86927FCRدرایور ویبراتورAwinic←

۲۷MT6308HPEPT (Envelope Power Tracker)Mediatek←

۲۸AW86927FCRدرایور ویبراتورAwinic←

۲۹AW88263CSRآمپلی فایر صوتAwinic←

۳۰MT6338WCodec صوتMediatek←

۳۱GO32کانورتر ولتاژ (DC/DC Voltage Converter)نامعلوم←

۳۲FSA4480UCXدرایور USB Type-CON Semiconductor←

۳۳PM8008تغذیه دوربینQUALCOMM Incorporated←

۳۴MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←

۳۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳۶MT6685LPبافر کلاکMediatek←

۳۷AW88263CSRآمپلی فایر صوتAwinic←

۳۸DIO5000QN10سوئیچ آنالوگ SPDTDIOO Microcircuits←

۳۹ST54JNFCSTMicroelectronics←

۴۰MXD9121UTآمپلی فایر کم نویز (LNA)MAXSCEND←

۴۱4471سوئیچ آنتننامعلوم←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
