vivo IQOO Neo 6 (ET3074AM)

ET3074AM

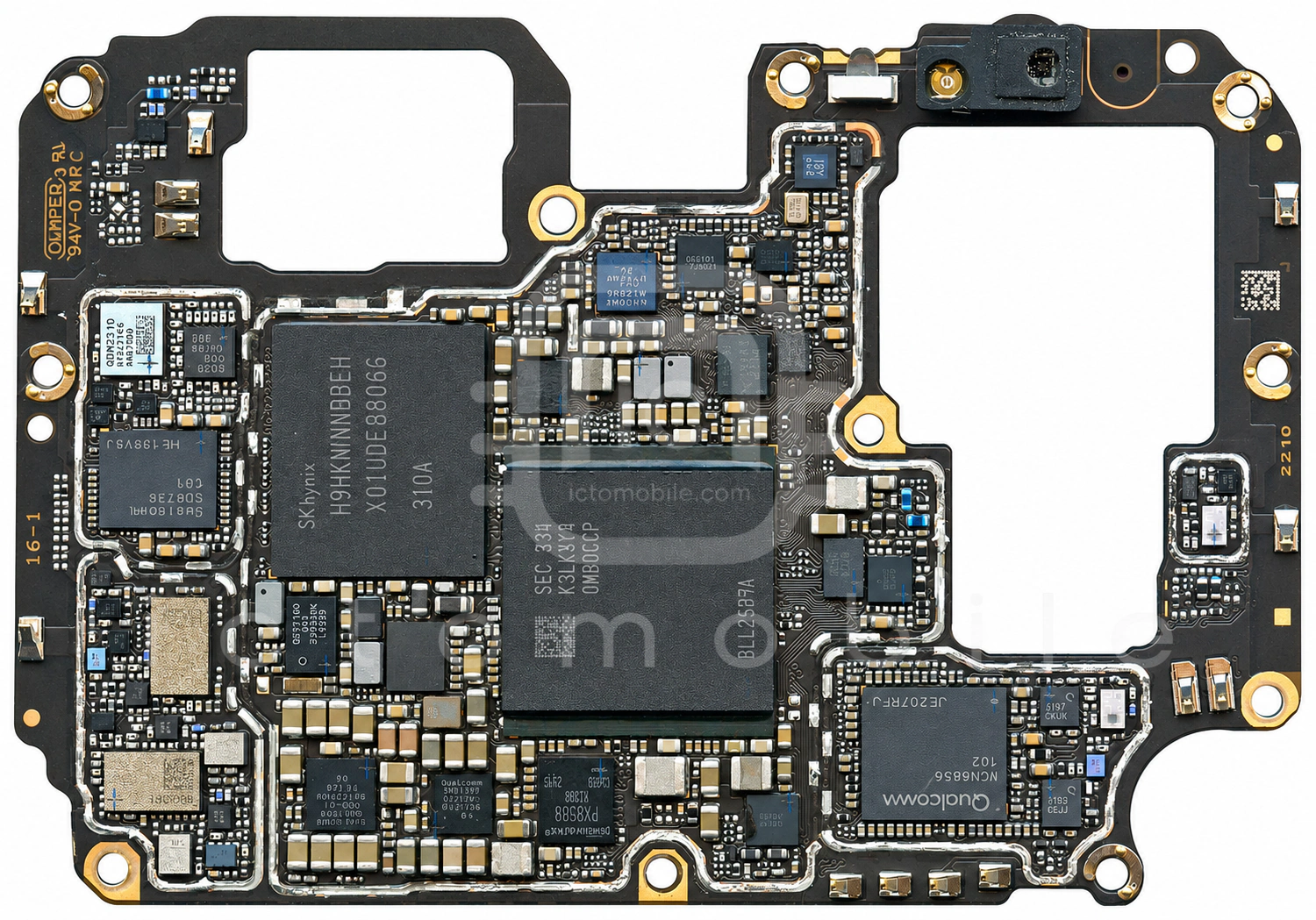

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

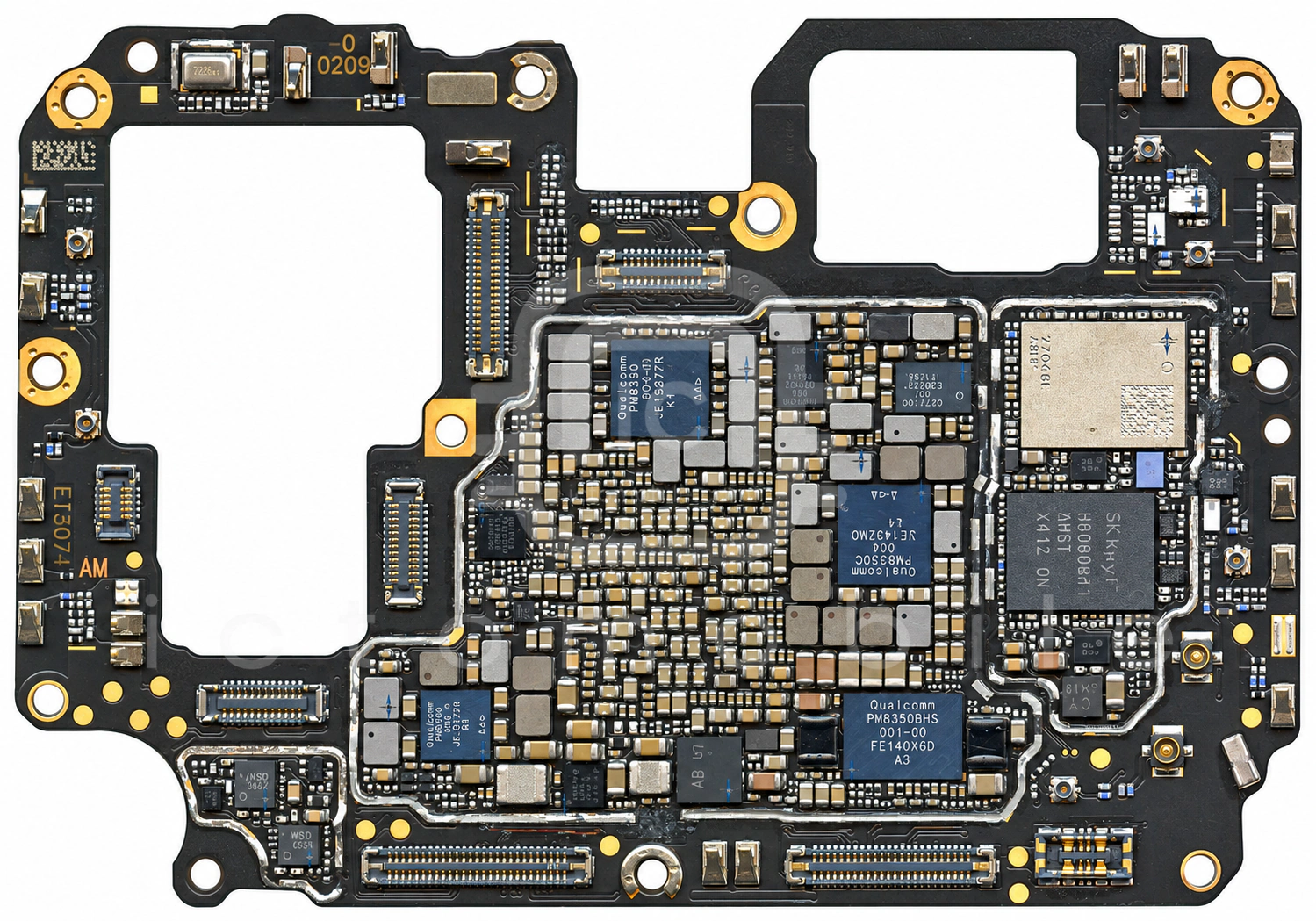

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۵QPM5541Aماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۶2U2سوئیچ آنتنQUALCOMM Incorporated←
۷QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۸QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹SMB1396شارژQUALCOMM Incorporated←
۱۰SMB1399شارژQUALCOMM Incorporated←
۱۱PX8588درایور تصویر LCDPixelworks←
۱۲QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۱۳K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۴Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵AW88263CSRآمپلی فایر صوتAwinic←
۱۶WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۷QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۸QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۹FSA4480UCXدرایور USB Type-CON Semiconductor←
۲۰AW8697FCRدرایور ویبراتورAwinic←
۲۱AW88263CSRآمپلی فایر صوتAwinic←
۲۲WCD9385Codec صوتQUALCOMM Incorporated←
۲۳CSA37F61درایور کلیدهای لمسی (تاچ)CHIPSEA←
۲۴ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۵PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۶PMK8450بافر کلاکQUALCOMM Incorporated←
۲۷QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۸SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۹QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←
۳۰PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۱PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳۲PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۳PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۳۴SM3010Aتغذیه صفحه نمایشSilicon Mitus←
۳۵PM8450تغذیه (PMU)QUALCOMM Incorporated←
۳۶CS32F031E6Y6میکروکنترلرCHIPSEA←
۳۷QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۸QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
