نقشه برد vivo IQOO NEO 5 (ET3046AM)

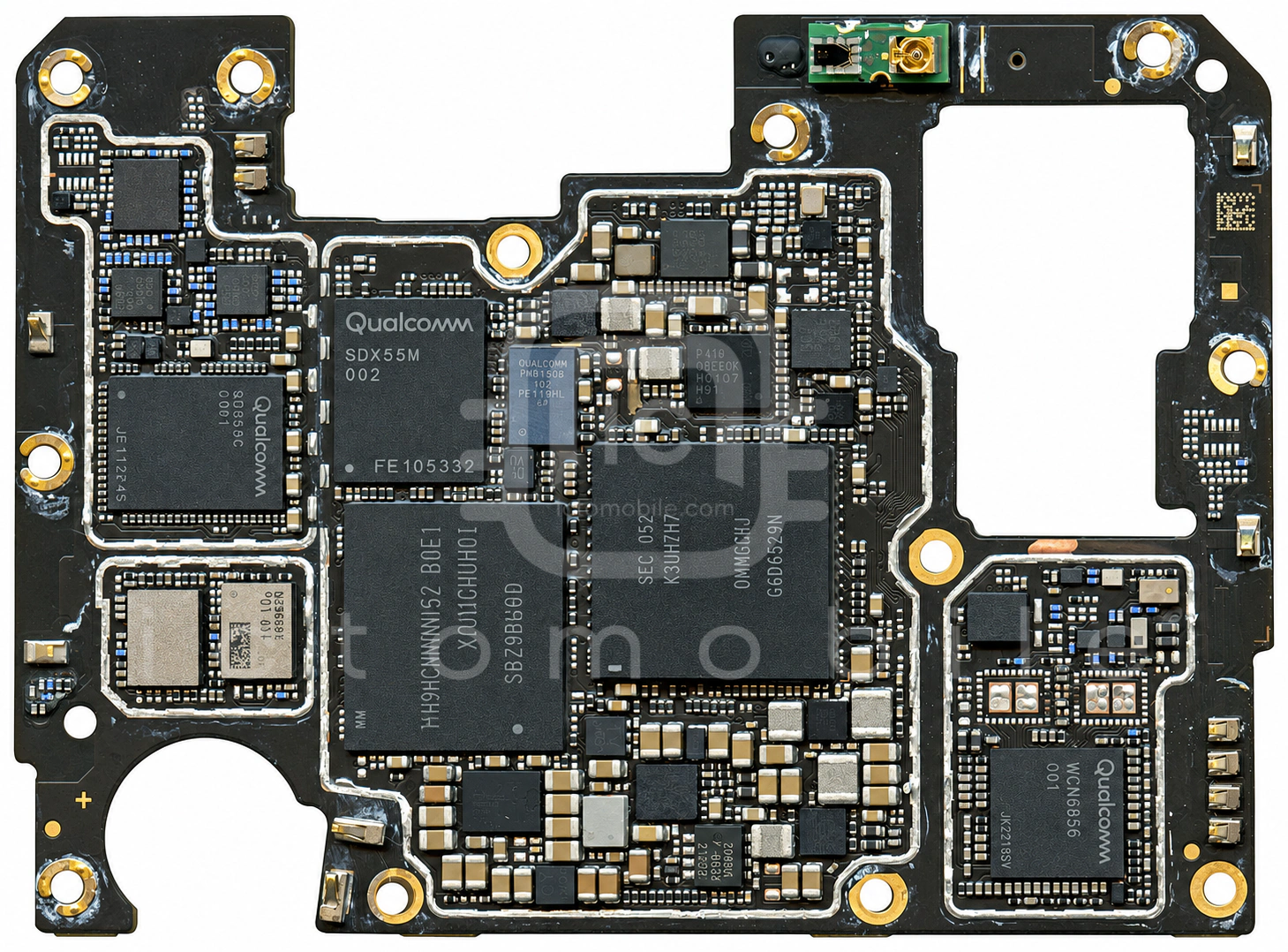

روی برد

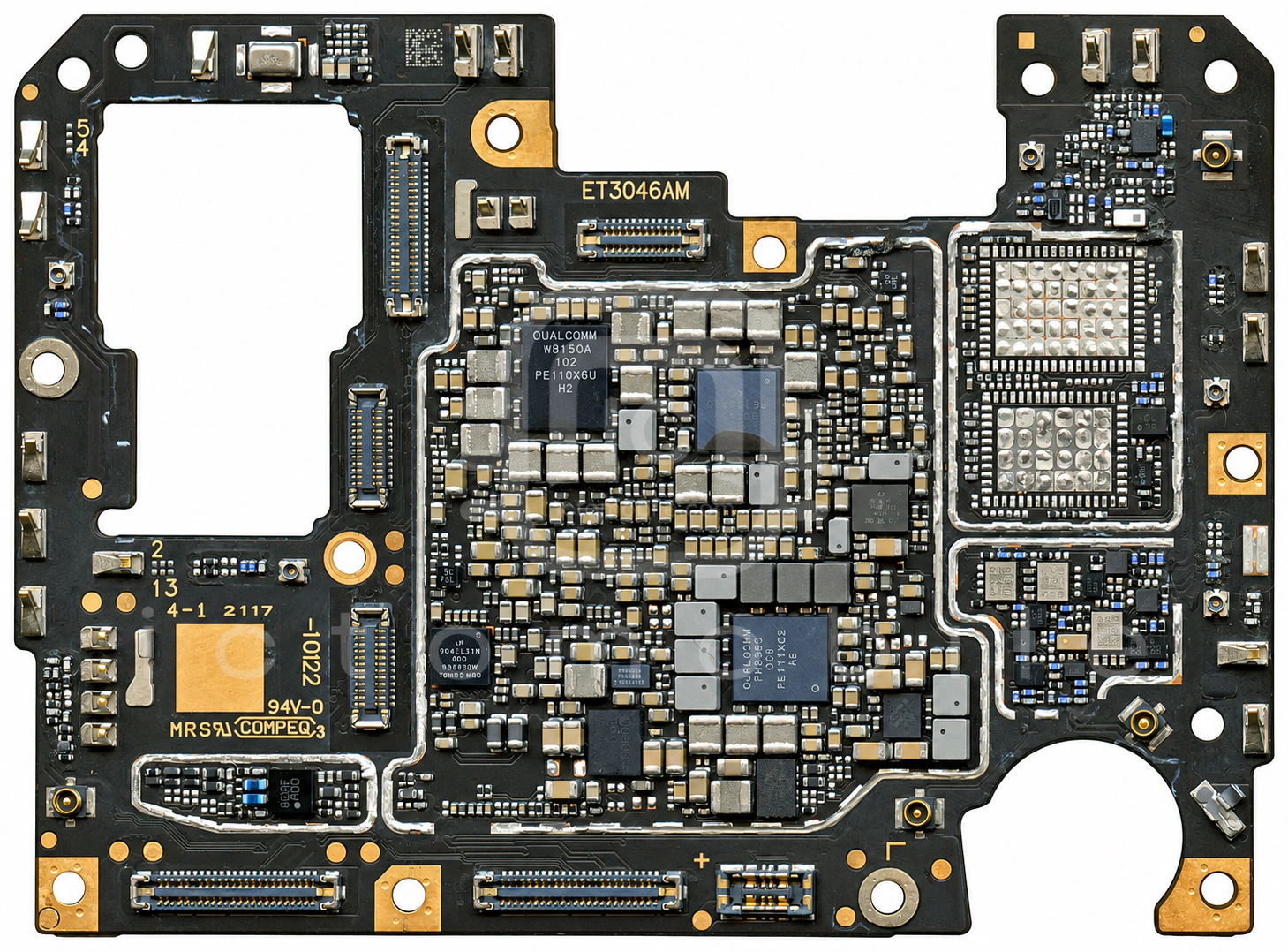

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←

۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۳QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۴SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۵SDX55MCPU بخش BasebandQUALCOMM Incorporated←

۶PM8150Bتغذیه (PMU)QUALCOMM Incorporated←

۷QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←

۸QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۹KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←

۱۰K3UH7H70AM-AGCLحافظه RAMSamsung semiconductor←

۱۱BQ25980شارژTexas Instruments←

۱۲PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←

۱۳PMPB27EPترانزیستور MosfetNexperia←

۱۴PSMN2R4-30MLDترانزیستور MosfetNexperia←

۱۵TAS2562HYFRRآمپلی فایر صوتTexas Instruments←

۱۶SM3010تغذیه صفحه نمایشSilicon Mitus←

۱۷PX8578درایور تصویر LCDPixelworks←

۱۸TAS2562HYFRRآمپلی فایر صوتTexas Instruments←

۱۹SN110TB2VNFCNXP Semiconductors←

۲۰PHVGمیکروکنترلرSTMicroelectronics←

۲۱FAN53870UC00Xتغذیه دوربینON Semiconductor←

۲۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۲۳QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲۴PM8150Aتغذیه (PMU)QUALCOMM Incorporated←

۲۵PMX55تغذیه بخش BasebandQUALCOMM Incorporated←

۲۶FSA4480UCXدرایور USB Type-CON Semiconductor←

۲۷WCD9385Codec صوتQUALCOMM Incorporated←

۲۸PM8250تغذیه (PMU)QUALCOMM Incorporated←

۲۹DA9313کانورتر ولتاژ (DC/DC Voltage Converter)Dialog←

۳۰AW8697FCRدرایور ویبراتورAwinic←

۳۱QET6100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۲QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۳QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۴QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۵QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۶QM77040Eماژول FEM باندهای 2G و 3G و 4GQORVO←

۳۷SKY78190-31ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۳۸PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
