برد شیائومی Redmi Note 12 4G (LLDM398)

LLDM398

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

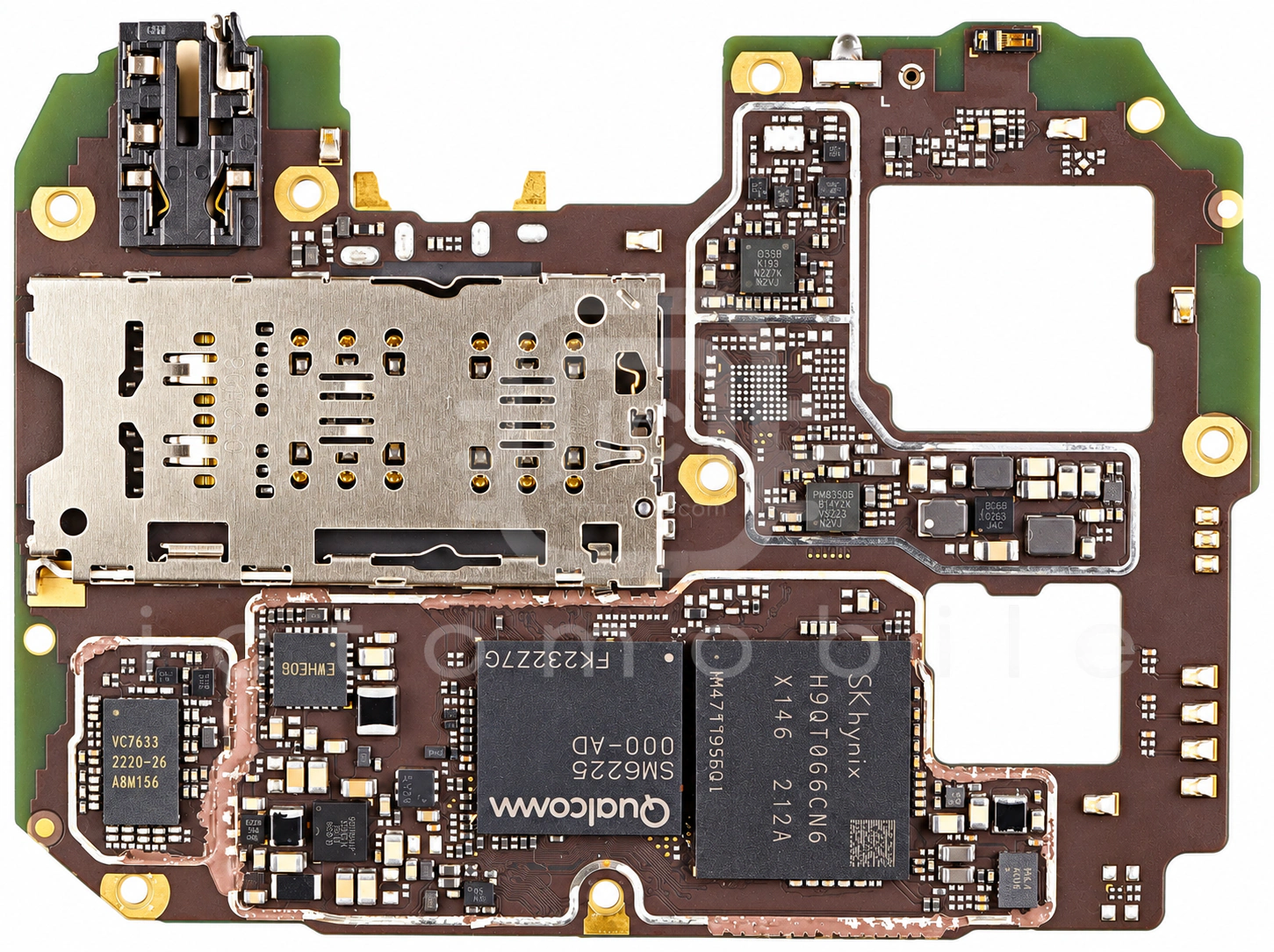

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

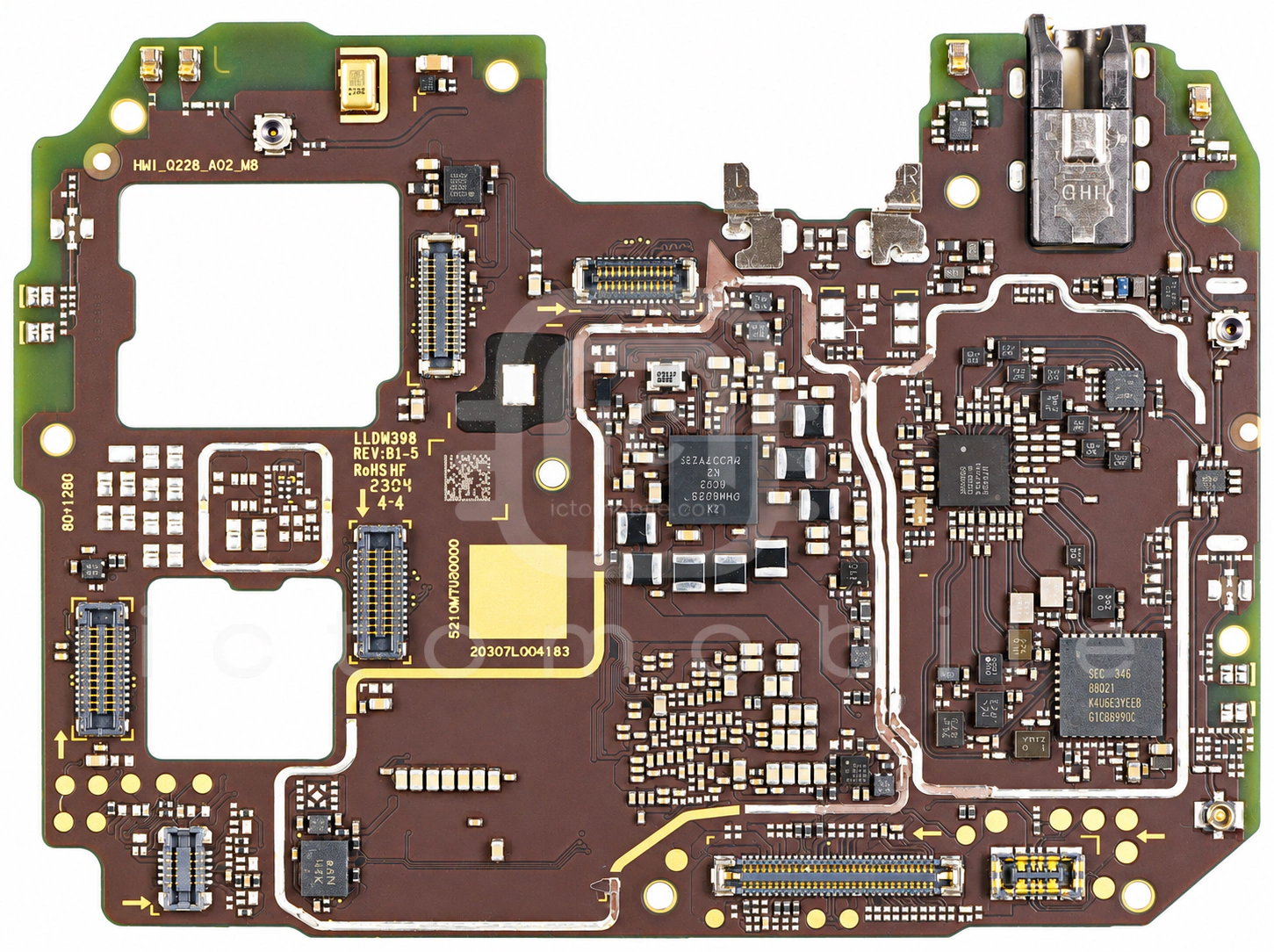

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۲H9QT0G6CN6X146حافظه uMCP (هارد)Skhynix←
۳PM6225تغذیه (PMU)QUALCOMM Incorporated←
۴LN3420ADT2AGترانزیستور MosfetLRC←
۵WCD9370Codec صوتQUALCOMM Incorporated←
۶QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۷SM5602درایور USBSilicon Mitus←
۸SC8551AشارژSOUTHCHIP←
۹SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۰VC7916-36ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۱WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۲SY6970DQCQشارژSilergy←
۱۳AW87579FCRآمپلی فایر صوتAwinic←
۱۴WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۵Snapdragon 680 SM6225CPU بخش Application و BasebandQUALCOMM Incorporated←
