نقشه برد OnePlus 11 (2AA513)

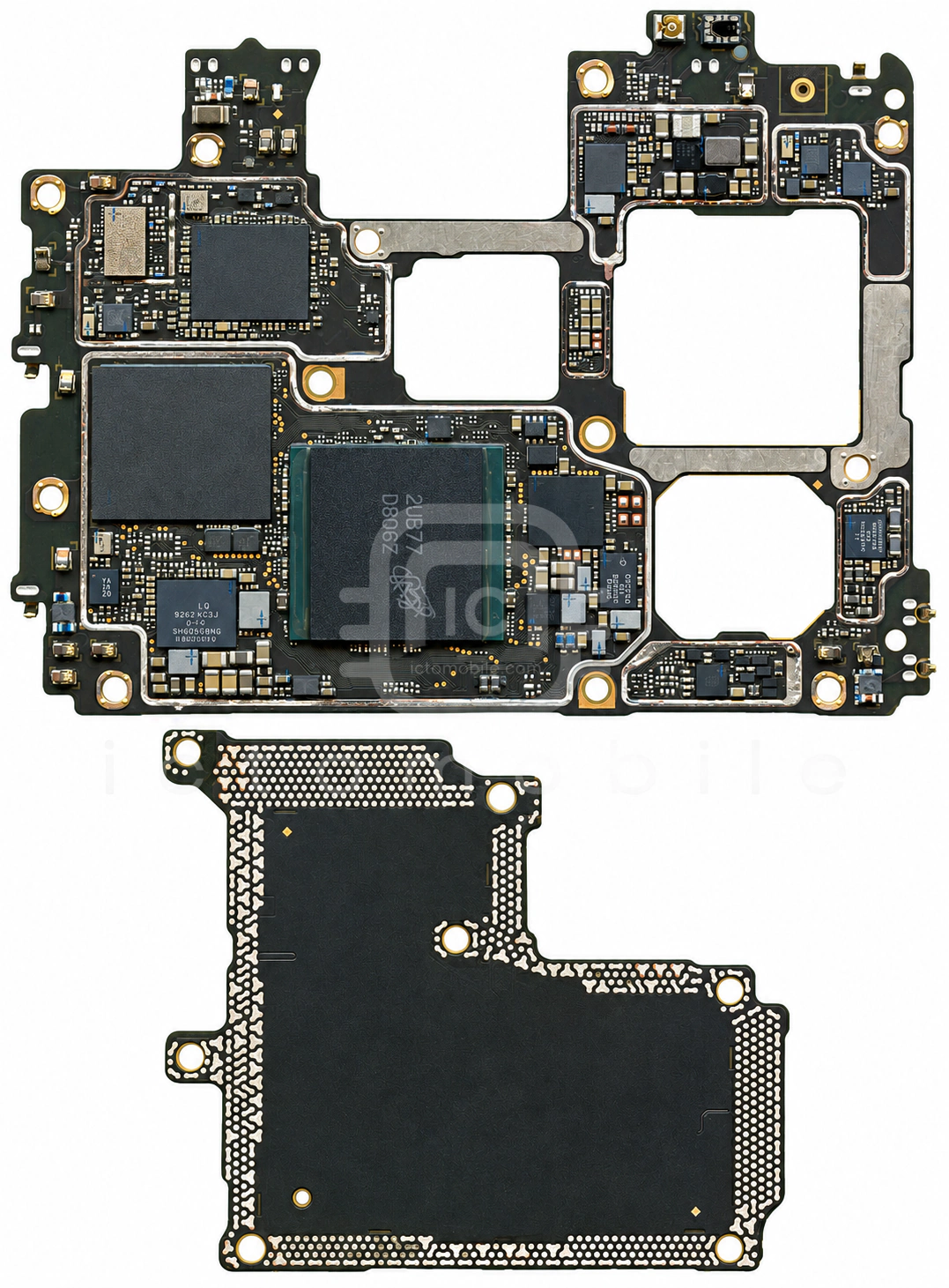

روی برد

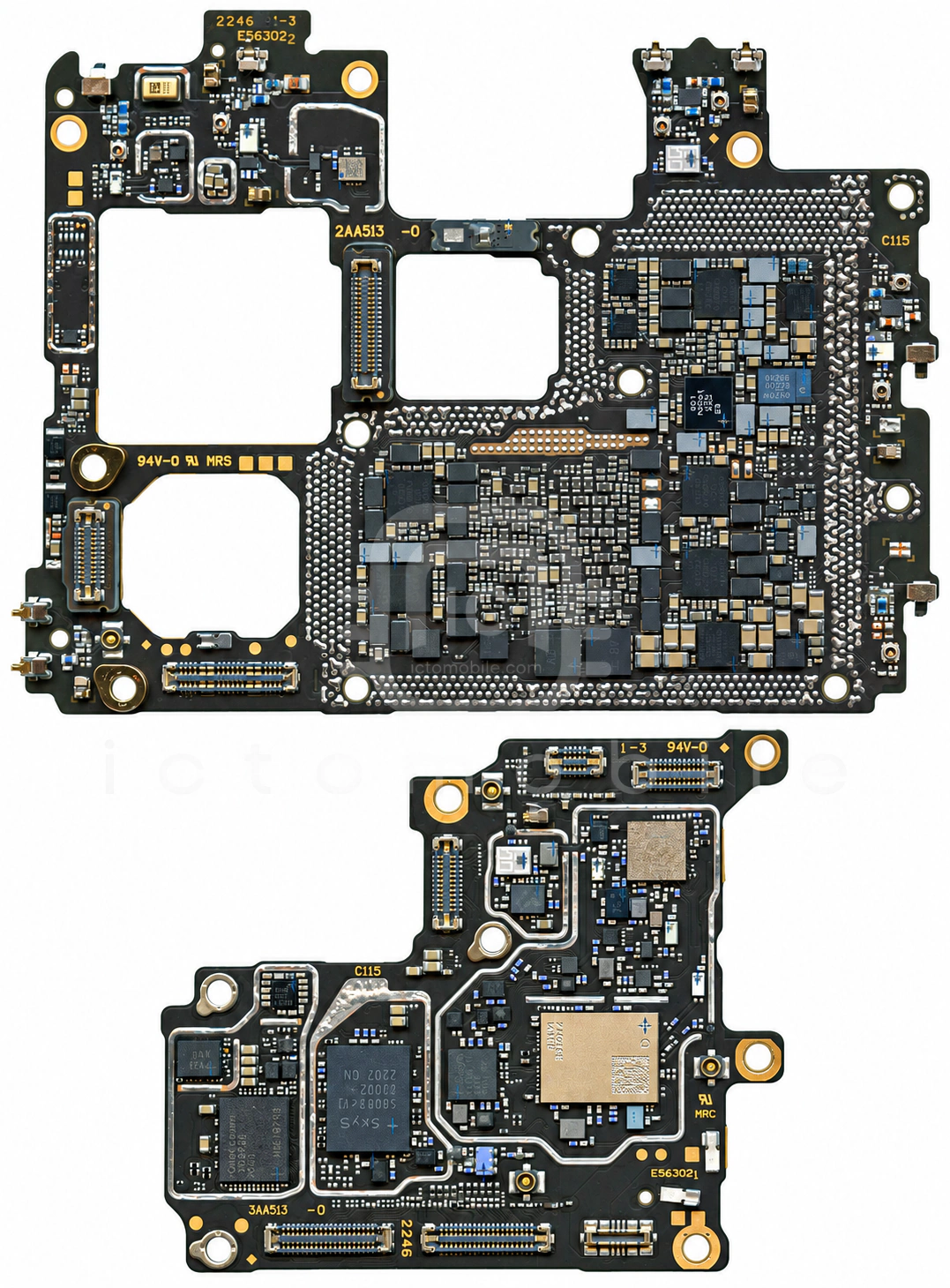

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۲WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۳KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۵Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۶PM8550BHSشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۷PMK8550بافر کلاکQUALCOMM Incorporated←

۸TFA9873EUKآمپلی فایر صوتGoodix←

۹QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۰PX8578درایور تصویر LCDPixelworks←

۱۱SN110TB2VNFCNXP Semiconductors←

۱۲SM3010Aتغذیه صفحه نمایشSilicon Mitus←

۱۳WCD9385Codec صوتQUALCOMM Incorporated←

۱۴FSA4480UCXدرایور USB Type-CON Semiconductor←

۱۵BMI220سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۱۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۷SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←

۱۸SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲۰QPA5590پاور آمپلی فایر 4G و 5GQUALCOMM Incorporated←

۲۱SMB1399شارژQUALCOMM Incorporated←

۲۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۴PM8550تغذیه (PMU)QUALCOMM Incorporated←

۲۵QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۶TFA9873EUKآمپلی فایر صوتGoodix←

۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۸PM8010تغذیه دوربینQUALCOMM Incorporated←

۲۹PM8010تغذیه دوربینQUALCOMM Incorporated←

۳۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۲QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۳PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
