نقشه برد OnePlus 6T (2EC1010)

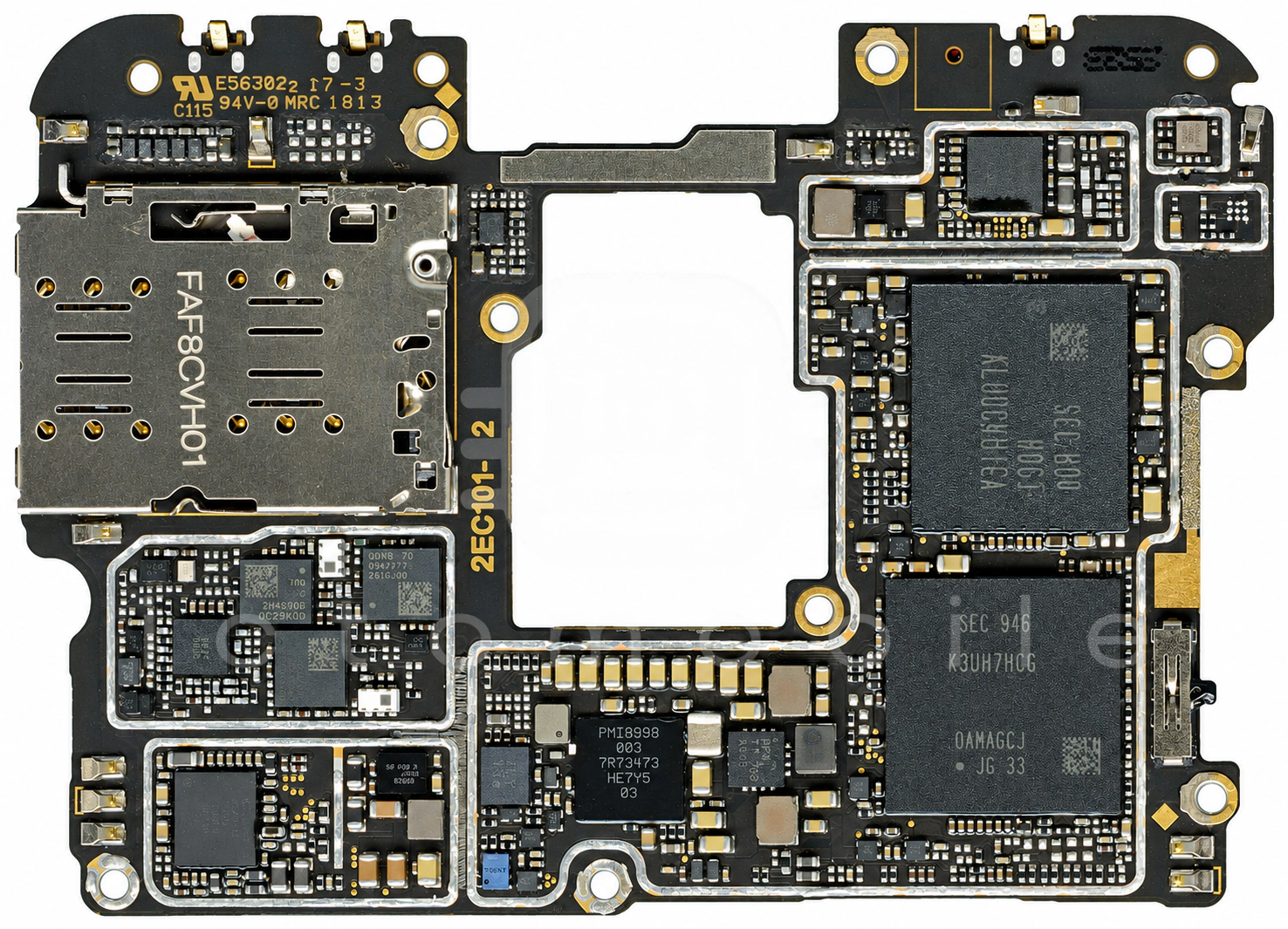

روی برد

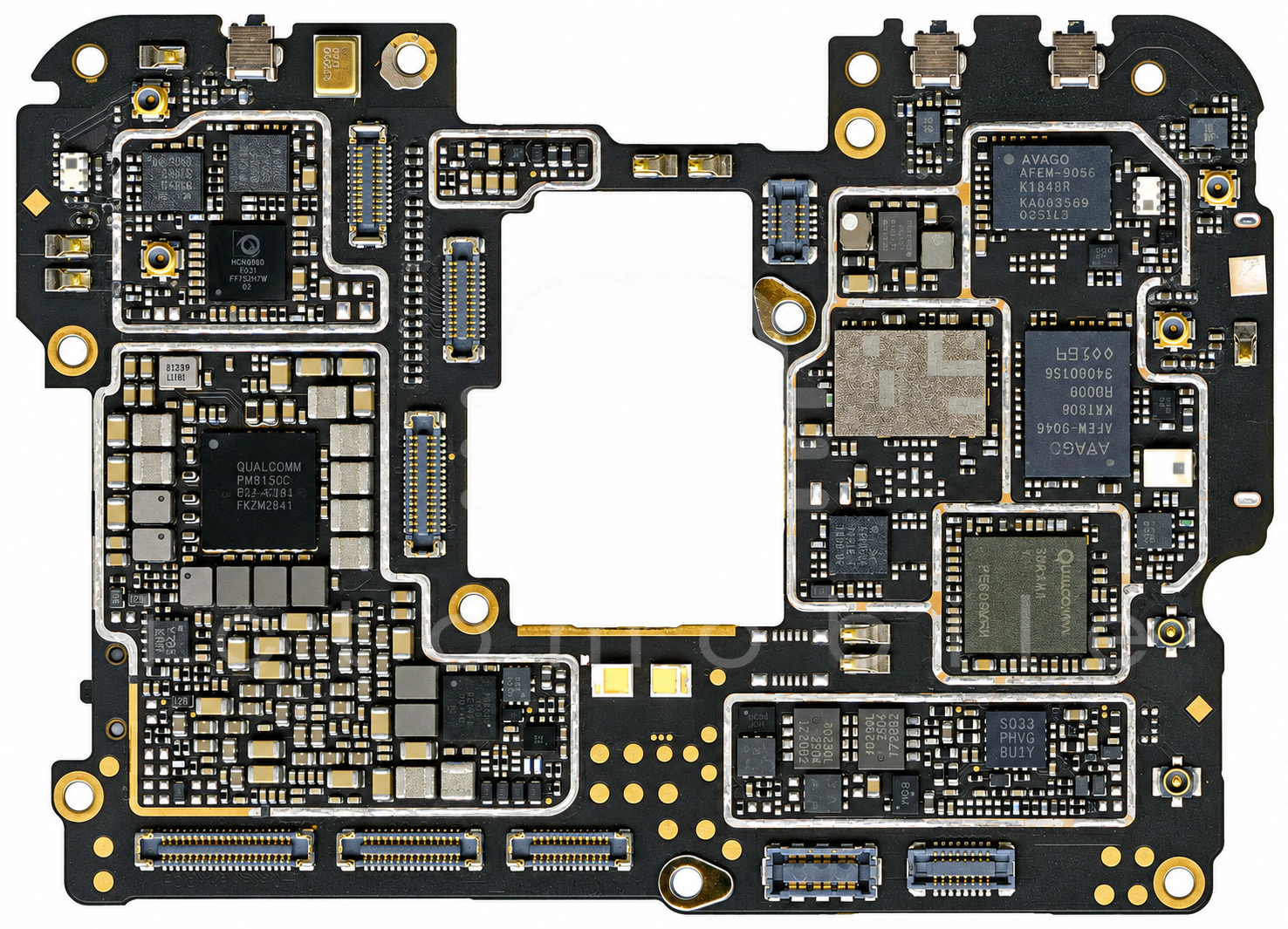

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱KLUDG4U1EA-B0C1حافظه UFS (هارد)Samsung semiconductor←

۲TPS65633BKتغذیه صفحه نمایشTexas Instruments←

۳PMI8998شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینQUALCOMM Incorporated←

۴BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۵WCD9341Codec صوتQUALCOMM Incorporated←

۶MAX98928آمپلی فایر صوتMaxim←

۷QDM3670پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←

۸QDM3620سوئیچ آنتن DiversityQUALCOMM Incorporated←

۹QDM3671سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۰K3UH7H70MM-AGCJحافظه RAMSamsung semiconductor←

۱۱SDM845CPU بخش Application و BasebandQUALCOMM Incorporated←

۱۲AFEM-9036ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۱۳QET4100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۴AFEM-9046ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۱۵SDR845فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۶STM8S003F3U6TRمیکروکنترلرSTMicroelectronics←

۱۷PSMN4R2-30MLDترانزیستور MosfetNexperia←

۱۸PSMN4R2-30MLDترانزیستور MosfetNexperia←

۱۹PMPB27EPترانزیستور MosfetNexperia←

۲۰PMPB15XPترانزیستور MosfetNexperia←

۲۱SKY85814-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←

۲۲SKY85814-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←

۲۳WCN3990بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←

۲۴PM845تغذیه بخش ApplicationQUALCOMM Incorporated←

۲۵PM8005تغذیه (PMU)QUALCOMM Incorporated←

۲۶SKY78160-11ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۷SKY77360-12Aپاور آمپلی فایر GSMSkyworks Solutions Inc←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
