برد شیائومی Redmi Note 12 Pro+ (1351M16UM0A)

1351M16UM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

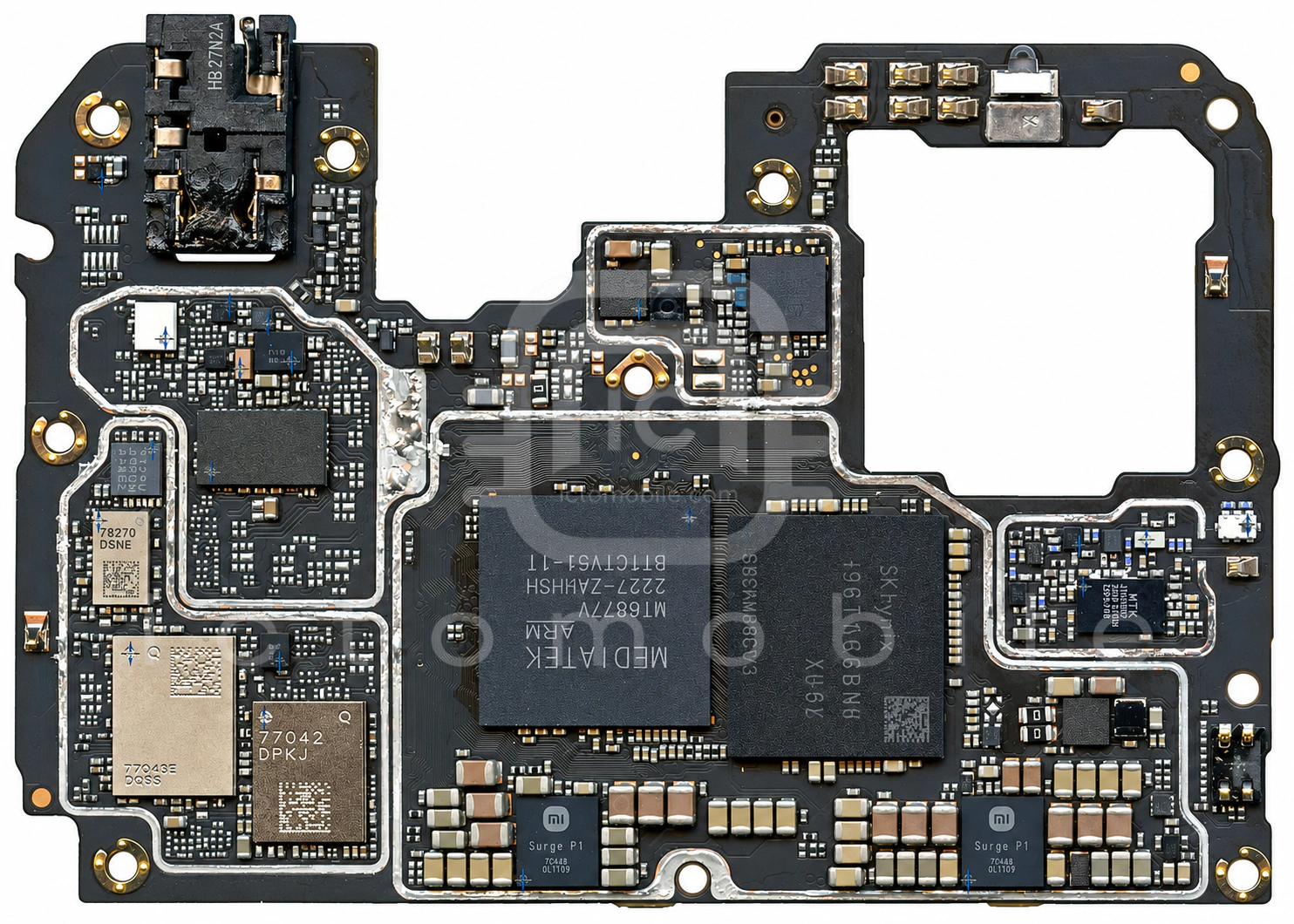

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

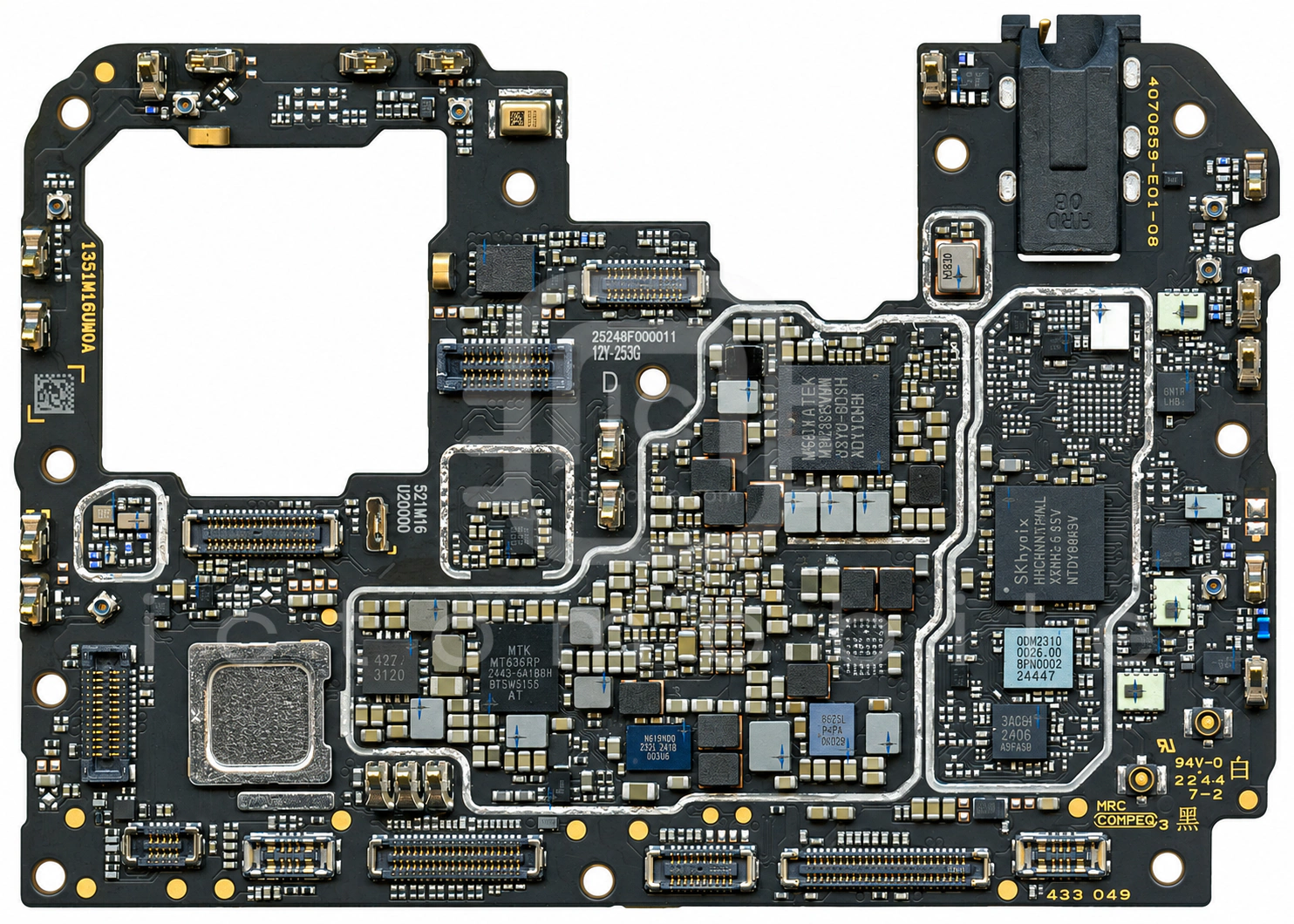

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳QM78210سوئیچ آنتن DiversityQORVO←
۴QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵MT6365VMWتغذیه (PMU)Mediatek←
۶ST54HNFCSTMicroelectronics←
۷SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۸QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۰Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←
۱۱AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۲MT6360RPتغذیه (PMU)Mediatek←
۱۳VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۴PMCXB900UEترانزیستور MosfetNexperia←
۱۵MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۶MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۷Surge P1شارژXiaomi←
۱۸MT6315FPتغذیه (PMU)Mediatek←
۱۹H9QT1GGBN6X129حافظه uMCP (هارد)Skhynix←
۲۰WL2868Cتغذیه دوربینWILLSEMI←
۲۱ET53618YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۳AW88261FCRآمپلی فایر صوتAwinic←
۲۴SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۵QM13025سوئیچ SP4TQORVO←
۲۶MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۷NT50372Sتغذیه صفحه نمایشNovaTek←
۲۸MT6315OPتغذیه (PMU)Mediatek←
۲۹Surge P1شارژXiaomi←
۳۰MXD8539Hسوئیچ آنتنMAXSCEND←
۳۱WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۳۲QM11133سوئیچ SP3TQORVO←
۳۳ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۳۴PMDXB600UNEترانزیستور MosfetNexperia←
۳۵MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۶TFA9873EUKآمپلی فایر صوتGoodix←
