برد شیائومی Redmi Note 12 Pro (13510M16M0A)

13510M16M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

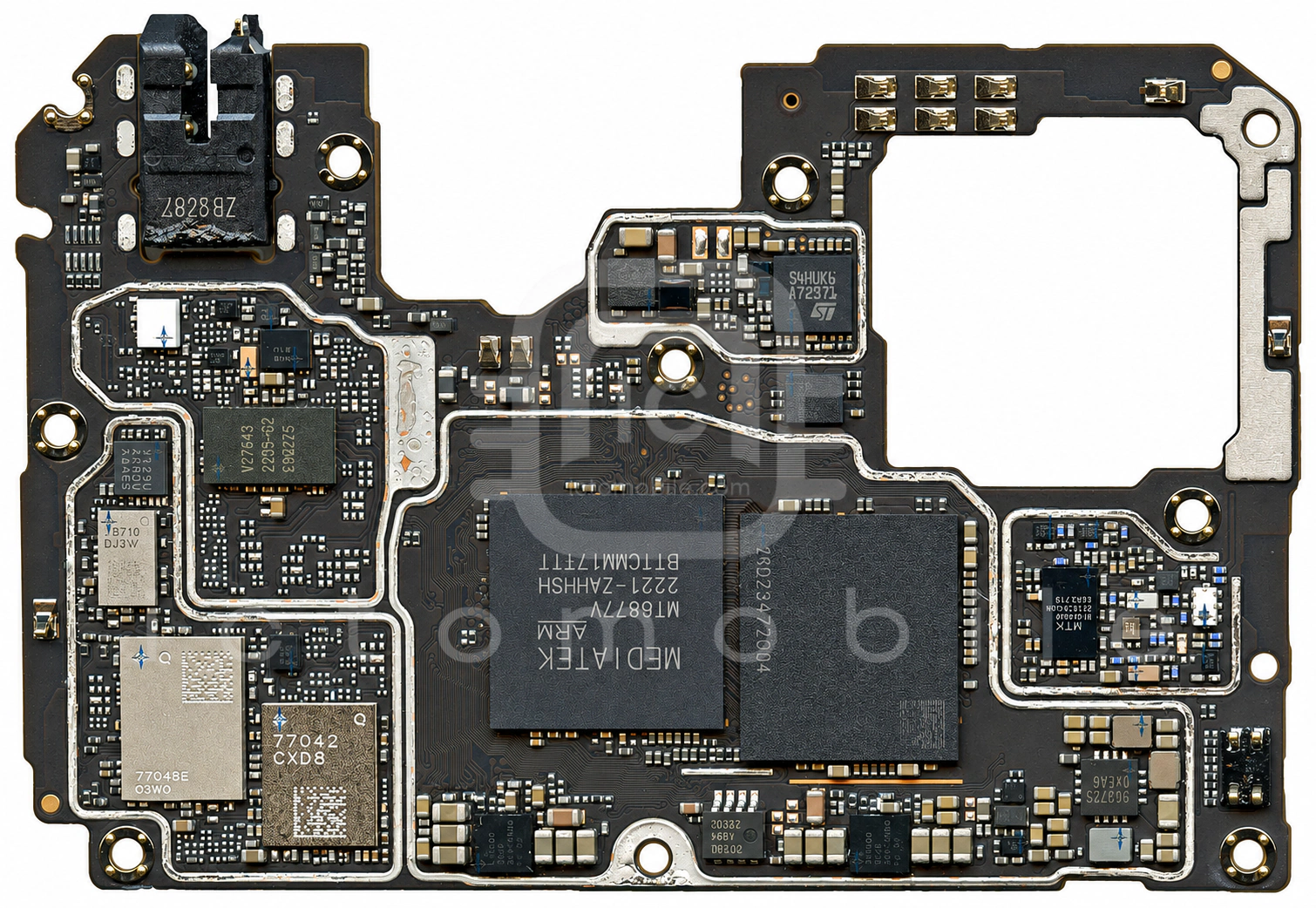

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

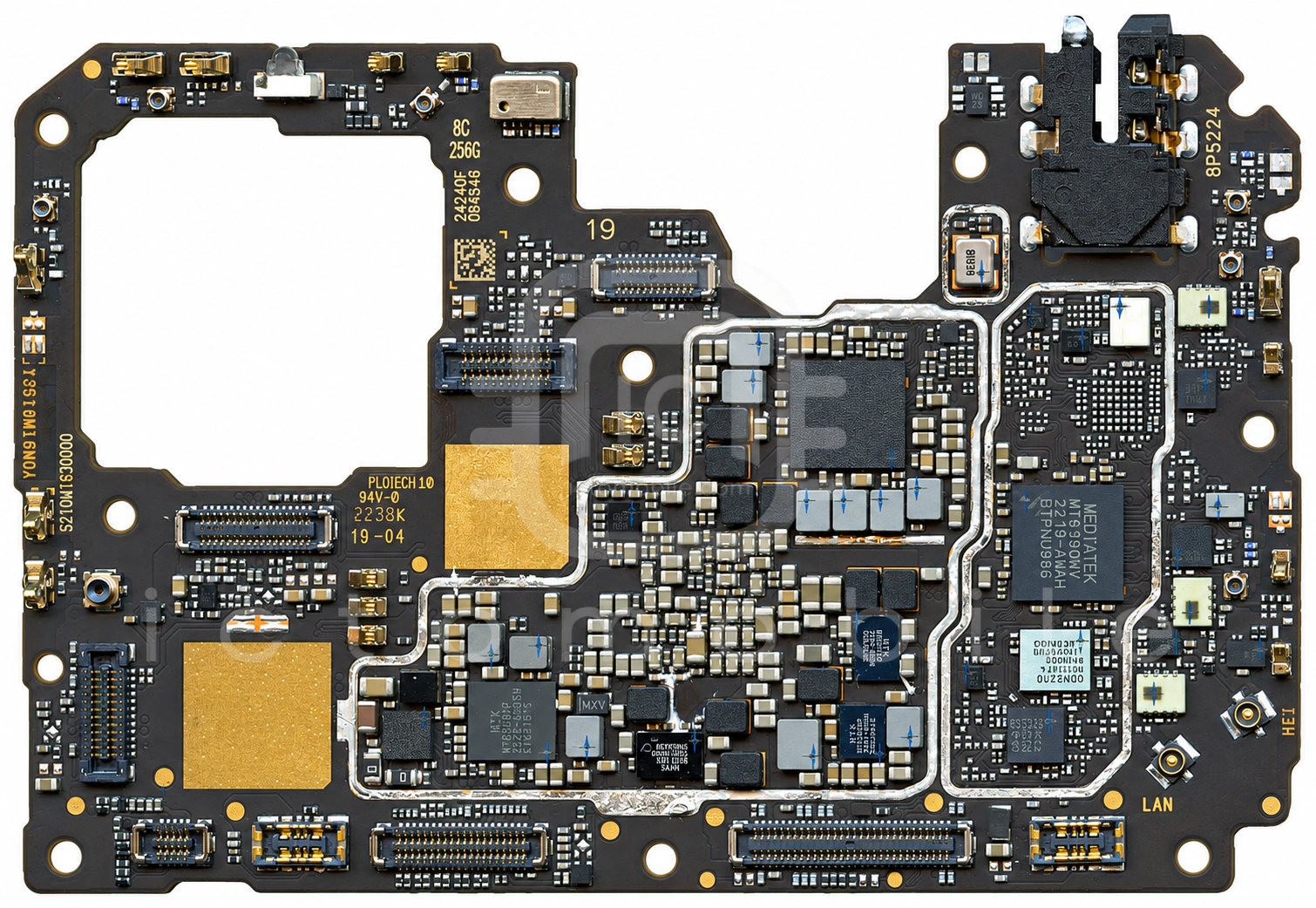

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FAN53870UC00Xتغذیه دوربینON Semiconductor←
۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۴NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۵ST54HNFCSTMicroelectronics←
۶QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۷QM13025سوئیچ SP4TQORVO←
۸MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۹AW88261FCRآمپلی فایر صوتAwinic←
۱۰QM13345سوئیچ SP4TQORVO←
۱۱LN8000شارژLion Semiconductor←
۱۲WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴MT6315FPتغذیه (PMU)Mediatek←
۱۵AW88261FCRآمپلی فایر صوتAwinic←
۱۶SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۱۷QM11133سوئیچ SP3TQORVO←
۱۸LN8000شارژLion Semiconductor←
۱۹WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۲۰H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۲۱SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۲QM78210سوئیچ آنتن DiversityQORVO←
۲۳MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۵MT6315OPتغذیه (PMU)Mediatek←
۲۶PMDXB600UNEترانزیستور MosfetNexperia←
۲۷VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۲۸MT6360RPتغذیه (PMU)Mediatek←
۲۹NT50372Sتغذیه صفحه نمایشNovaTek←
۳۰MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۱PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳۲MT6308MPردیاب پوش توان (EPT)Mediatek←
۳۳MT6635XPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۳۴Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←
۳۵MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۳۶MT6365VMWتغذیه (PMU)Mediatek←
۳۷QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
