برد شیائومی Redmi Note 12 5G (M17)

M17

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

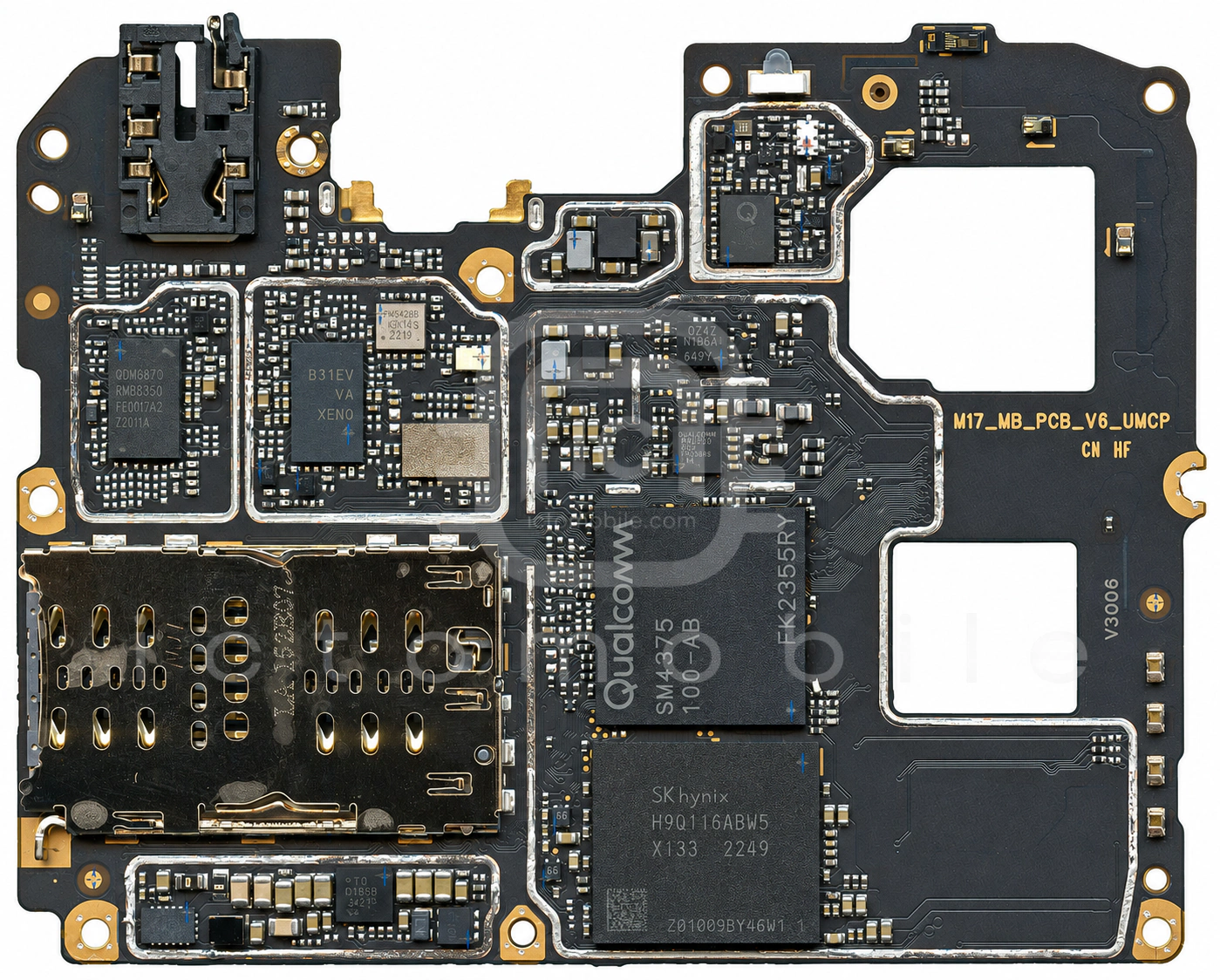

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

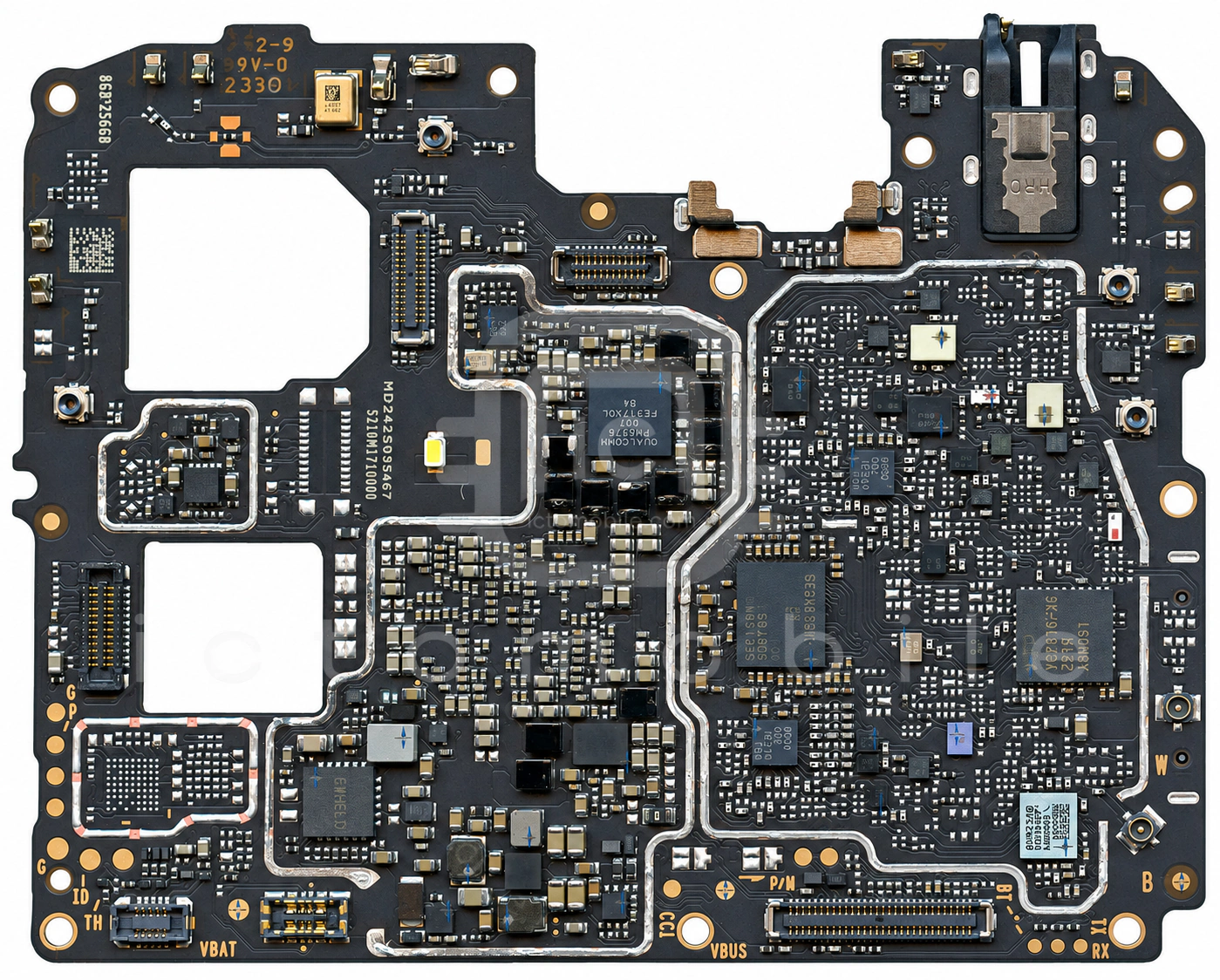

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LN8000شارژLion Semiconductor←
۲PMK8003بافر کلاکQUALCOMM Incorporated←
۳ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۴SIA8159FRآمپلی فایر صوتVishay Siliconix←
۵QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۸QPM6477پاور آمپلی فایر 5GQORVO←
۹VC7916-36ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۰H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۱۱MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۱۲PM6375تغذیه (PMU)QUALCOMM Incorporated←
۱۳WCD9370Codec صوتQUALCOMM Incorporated←
۱۴LN3420ADT2AGترانزیستور MosfetLRC←
۱۵ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۶AW15045FDRآمپلی فایر GPSAwinic←
۱۷ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۸SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۹ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۰VC7643-81پاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۱MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۲۲SM5602درایور USBSilicon Mitus←
۲۳RT1715درایور USB Type-CRichTek←
۲۴QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۵WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۲۶QM13124Cسوئیچ آنتنQORVO←
۲۷Snapdragon 4 Gen 1 5G SM4375CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۸WL2866Dتغذیه دوربینOmniVision←
۲۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۰MXD8548JKCتیونر آنتن RFMAXSCEND←
۳۱ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۲ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۴SY6970DQCQشارژSilergy←
۳۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۶RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۳۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
