برد شیائومی Redmi Note 11R (L19)

L19

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

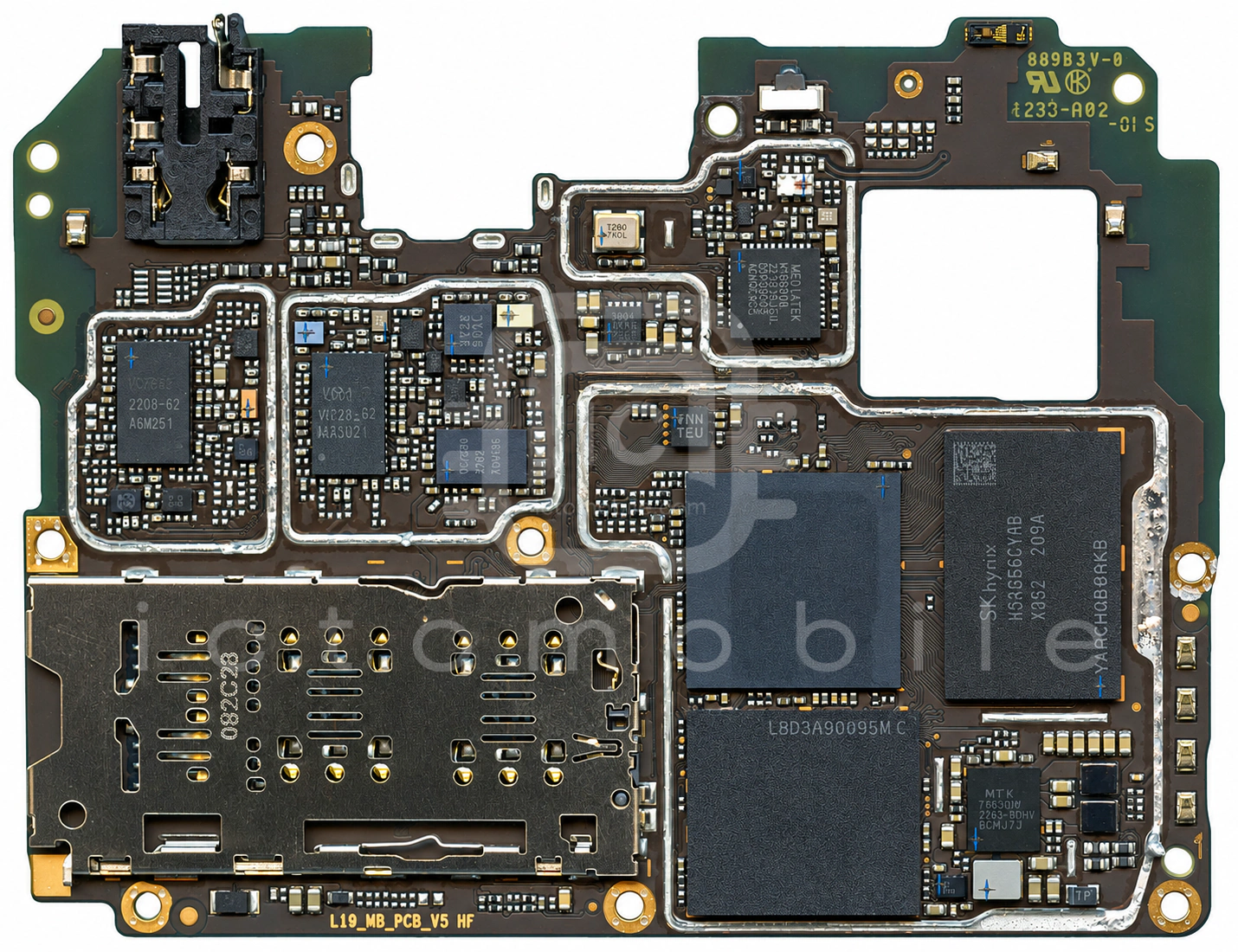

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

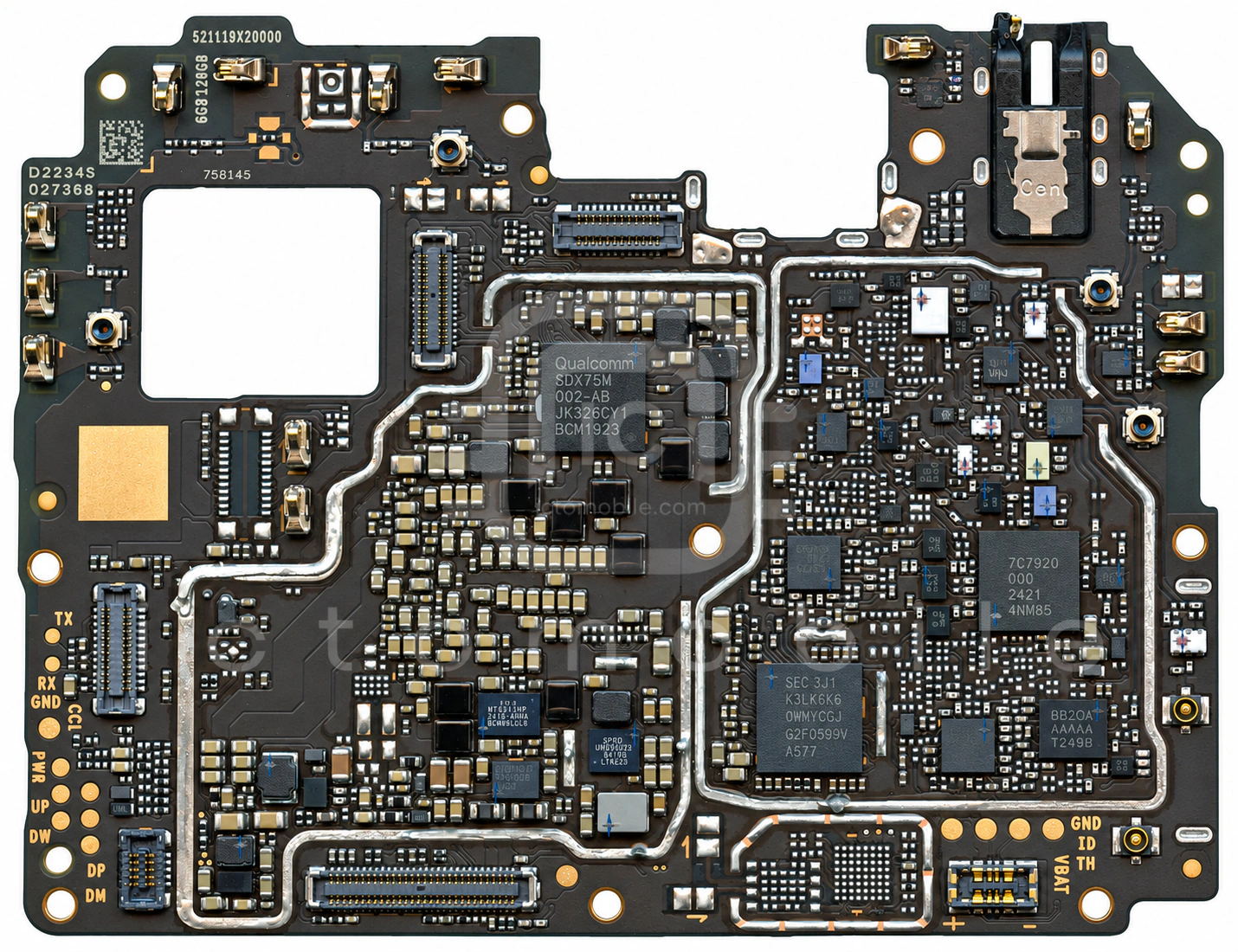

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7530پاور آمپلی فایر 5GVANCHIP←
۲AW87390FCRآمپلی فایر صوتAwinic←
۳MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۵MT6365VPWتغذیه (PMU)Mediatek←
۶LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۷VC7920-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۸VC3726سوئیچ آنتن DiversityVANCHIP←
۹SM5109تغذیه صفحه نمایشSilicon Mitus←
۱۰MXD8539Hسوئیچ آنتنMAXSCEND←
۱۱MXD8543Cتیونر آنتن RFMAXSCEND←
۱۲MXD8539Hسوئیچ آنتنMAXSCEND←
۱۳MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۴WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۶QM13124Cسوئیچ آنتنQORVO←
۱۷MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۱۸MT6315NPتغذیه (PMU)Mediatek←
۱۹FPF2280BUCXمحافظ اضافه ولتاژON Semiconductor←
۲۰HN8T061ZGKX012حافظه UFS (هارد)Skhynix←
۲۱MT6360UPتغذیه و شارژMediatek←
۲۲VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۲۳VC3727-11سوئیچ آنتن DiversityVANCHIP←
۲۴MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۵Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۲۶H54GE6CYRBX262حافظه RAMSkhynix←
۲۷LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۲۸MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۹WL2866Dتغذیه دوربینOmniVision←
۳۰VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
