برد شیائومی Redmi K60 Pro (13510M11MOA01)

13510M11MOA01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

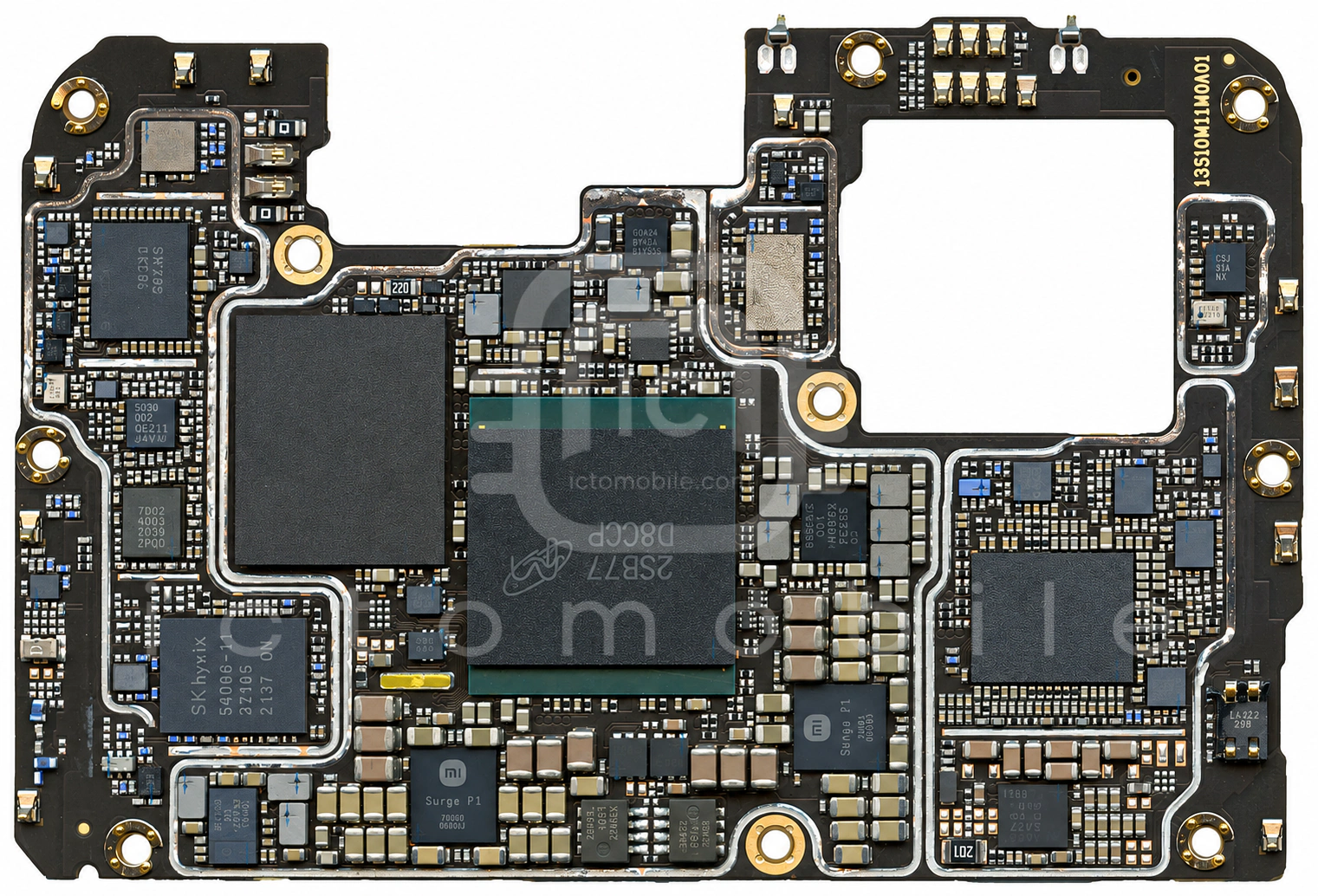

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

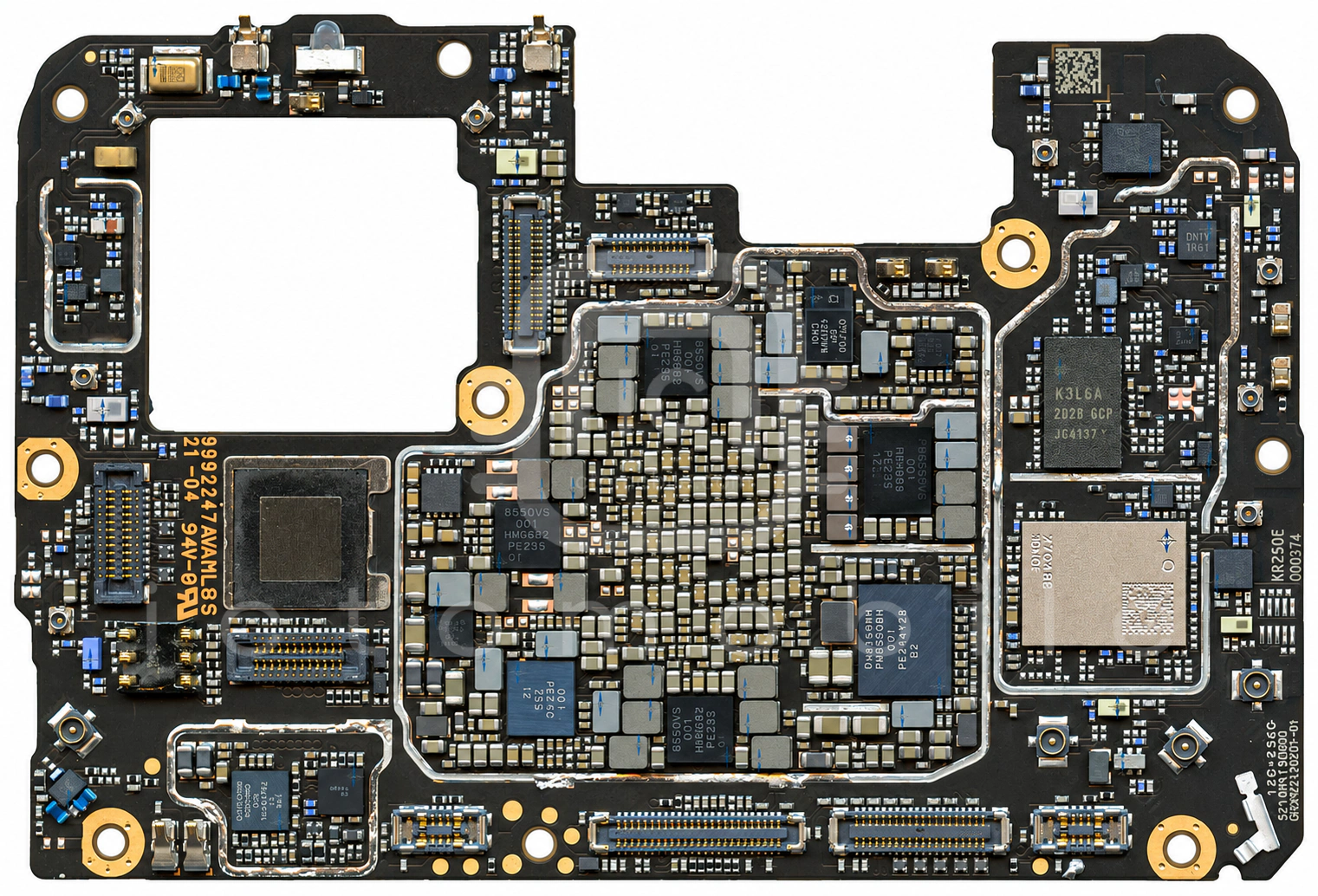

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2866Dتغذیه دوربینOmniVision←
۲PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۳SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۴Surge P1شارژXiaomi←
۵QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۹KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۰WL2866Dتغذیه دوربینOmniVision←
۱۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۲VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۳NU1652WYYBشارژ بی سیمNuVolta Technologies←
۱۴LN3420ADT2AGترانزیستور MosfetLRC←
۱۵QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۶QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۷HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۸WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۹QM11033Aسوئیچ SP3TQORVO←
۲۰QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۱Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۲SN110TUK1-B2013VZNFCNXP Semiconductors←
۲۳PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۶SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۸WCD9380Codec صوتQUALCOMM Incorporated←
۲۹MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۳۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۱QPM6477پاور آمپلی فایر 5GQORVO←
۳۲QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۳MXD8539Hسوئیچ آنتنMAXSCEND←
۳۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۵AW15045FDRآمپلی فایر GPSAwinic←
۳۶Surge P1شارژXiaomi←
۳۷PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳۸QM12114سوئیچ SP4TQORVO←
۳۹PSMN2R4-30MLDترانزیستور MosfetNexperia←
۴۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۱PMK8550بافر کلاکQUALCOMM Incorporated←
۴۲LN3420ADT2AGترانزیستور MosfetLRC←
۴۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۴۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۶HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۴۷ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۴۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۹PM8550تغذیه (PMU)QUALCOMM Incorporated←
