برد شیائومی Redmi K60 (1351M11AMO01)

1351M11AMO01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

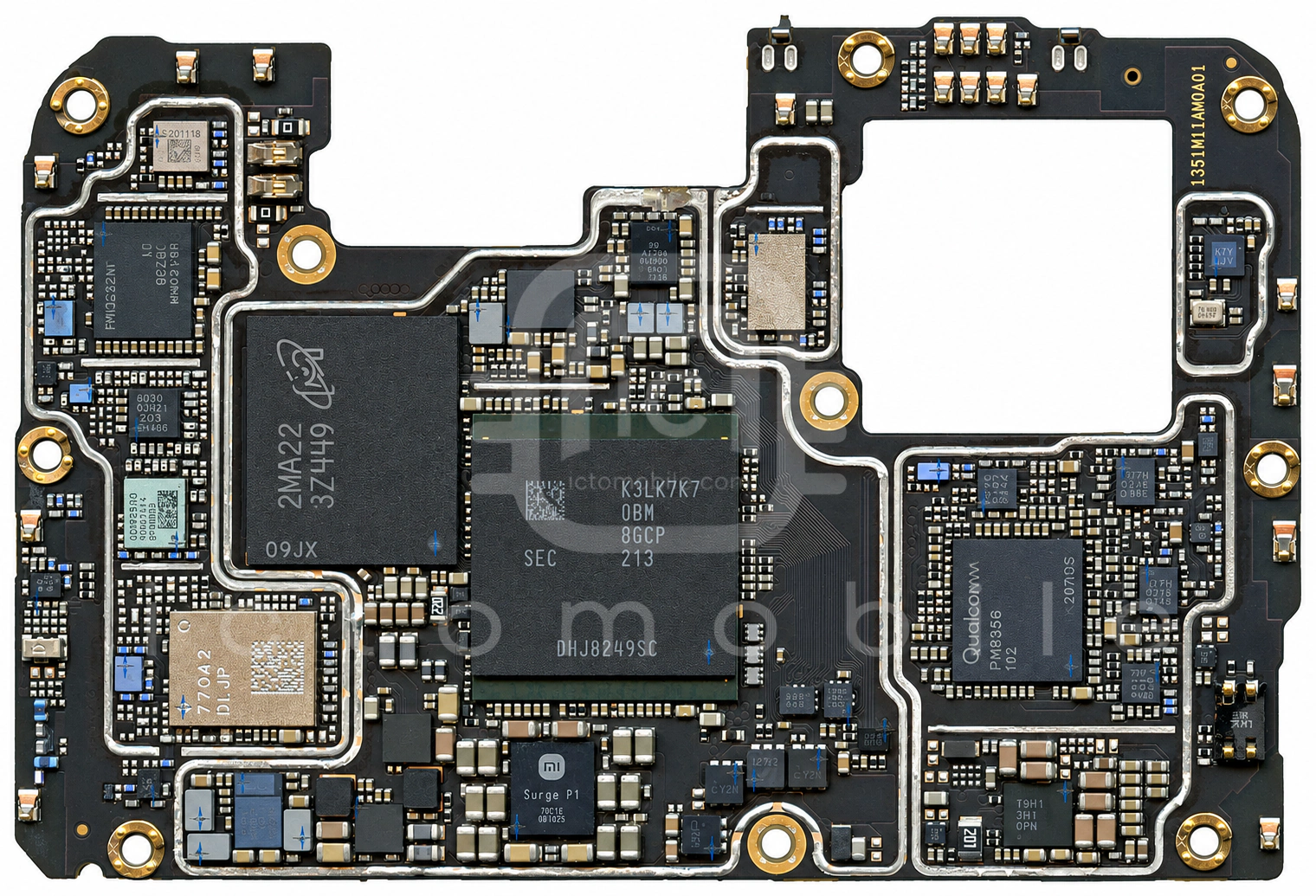

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

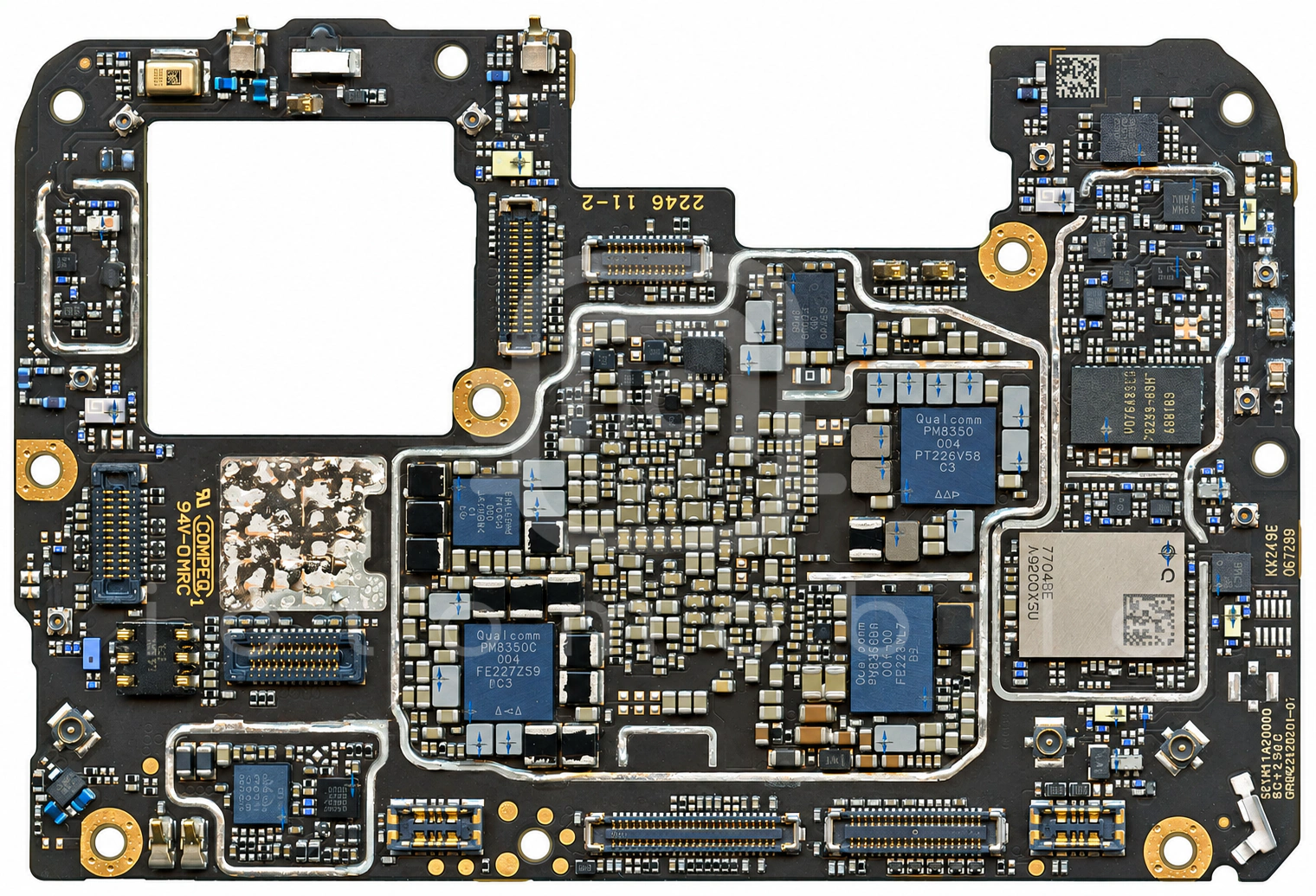

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱DIO32051ACN4تقویت کننده عمیاتی (Op Amp)DIOO Microcircuits←
۲PM8350تغذیه (PMU)QUALCOMM Incorporated←
۳QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴QM11033Aسوئیچ SP3TQORVO←
۵WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۶HL5280درایور USB Type-CHalo Microelectronics←
۷AW88261FCRآمپلی فایر صوتAwinic←
۸HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۹WCD9380Codec صوتQUALCOMM Incorporated←
۱۰SN110TUK1NFCNXP Semiconductors←
۱۱WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۱۲Surge P1شارژXiaomi←
۱۳MXD8539Hسوئیچ آنتنMAXSCEND←
۱۴PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۵WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۱۶PM8450تغذیه (PMU)QUALCOMM Incorporated←
۱۷PMK8475بافر کلاکQUALCOMM Incorporated←
۱۸VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۹WL2866Dتغذیه دوربینOmniVision←
۲۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۱SGM2045-1.20XGرگولاتور ولتاژ LDOSG Micro←
۲۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۳LN3420ADT2AGترانزیستور MosfetLRC←
۲۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۵LN3420ADT2AGترانزیستور MosfetLRC←
۲۶QPM6477پاور آمپلی فایر 5GQORVO←
۲۷K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۲۸WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳۰HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۳۱PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۲QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۳PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۳۴QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۵DIO7290WL4سوئیچ بار (Load Switch)DIOO Microcircuits←
۳۶WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۷WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۸MTFC256GAXATHF-WTحافظه UFS (هارد)Micron←
۳۹MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۴۰NU1652WYYBشارژ بی سیمNuVolta Technologies←
۴۱LN3420ADT2AGترانزیستور MosfetLRC←
۴۲AW88261FCRآمپلی فایر صوتAwinic←
۴۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۴PTN3222BUKZدرایور USBNXP Semiconductors←
۴۵WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۴۶LN3420ADT2AGترانزیستور MosfetLRC←
۴۷SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۸SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۴۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
