برد شیائومی Redmi 12C (AL6390A)

AL6390A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

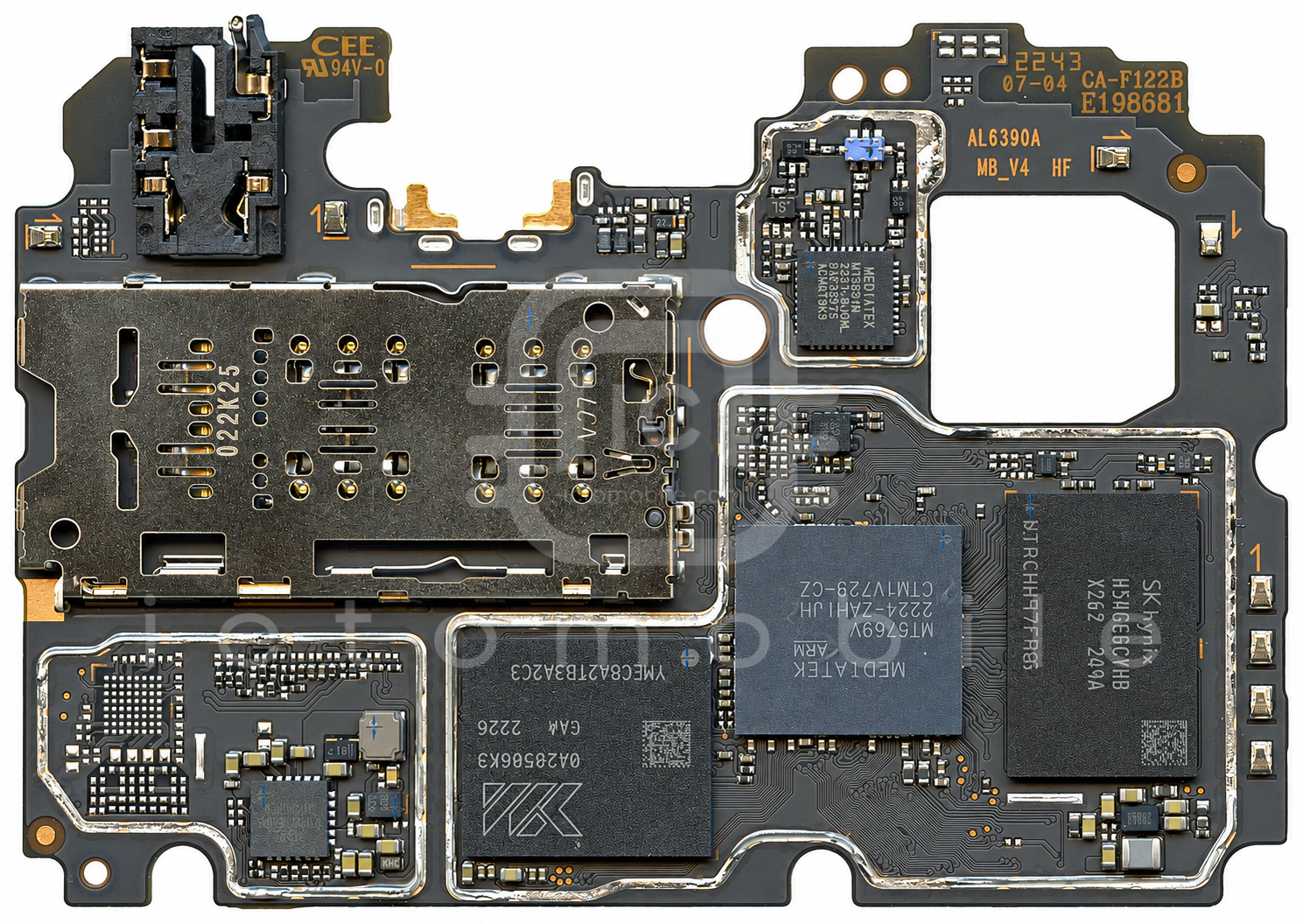

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

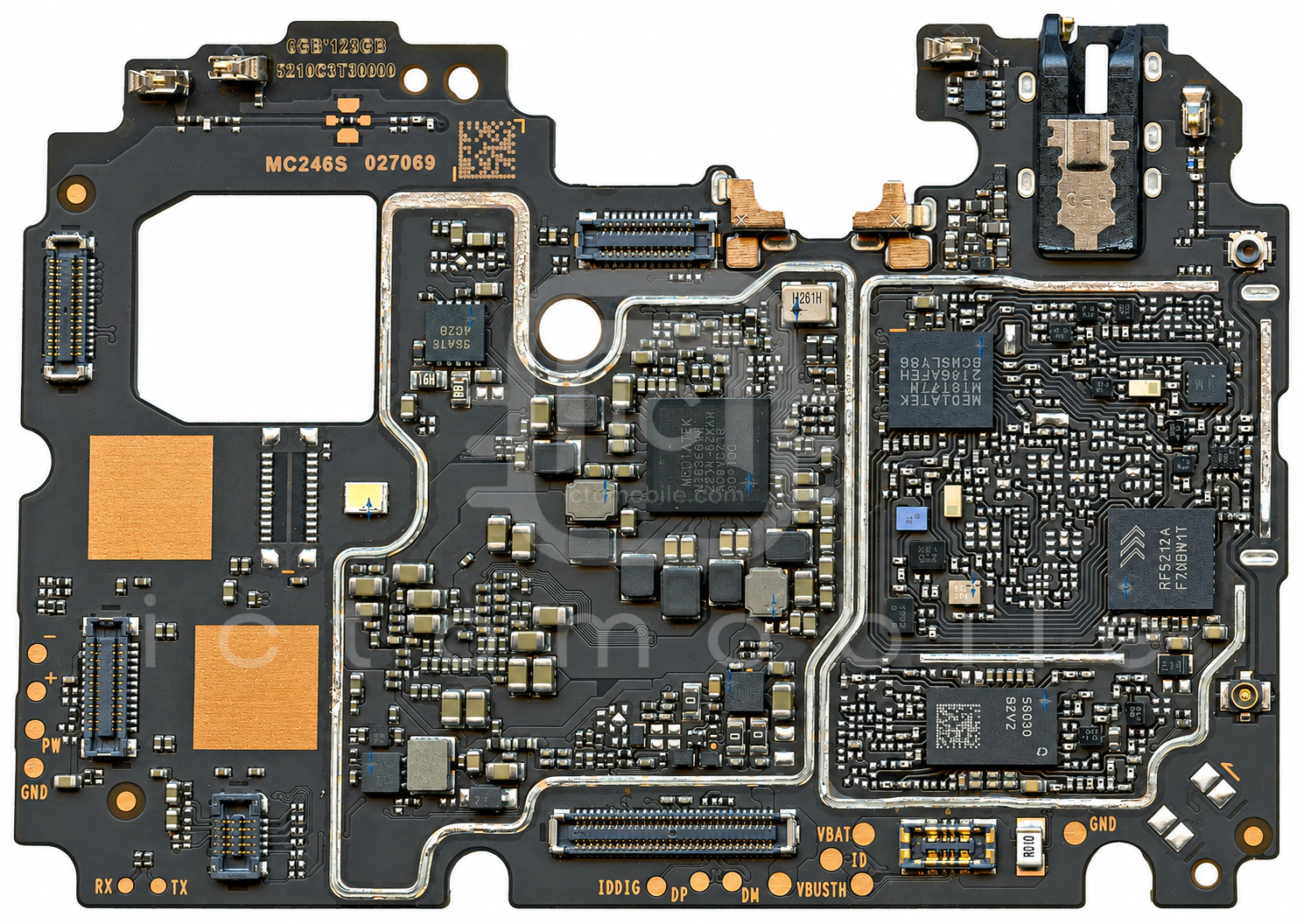

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۳QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴AW37501BCSRتغذیه صفحه نمایشAwinic←
۵SC89601DQDLRشارژSOUTHCHIP←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷H54GE6CYRBX262حافظه RAMSkhynix←
۸FS1512Nآمپلی فایر صوتFourSemi←
۹AW32915AFCRمحافظ اضافه ولتاژAwinic←
۱۰WL2820D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۱ETA5053V300DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۱۲RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۱۳AW3641EDNRدرایور LED فلاش دوربینAwinic←
۱۴STK8321سنسور شتاب (Accelerometer)Sensortek←
۱۵MXD8544Aسوئیچ SP4TMAXSCEND←
۱۶AW9962Eدرایور بک لایت LCDAwinic←
۱۷NCEMAD9D-16Gحافظه eMMC (هارد)FORESEE←
۱۸ETA5053V120DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۱۹MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۲۰MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
