برد شیائومی Mi Mix Fold 2 (3510L18M0A)

3510L18M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

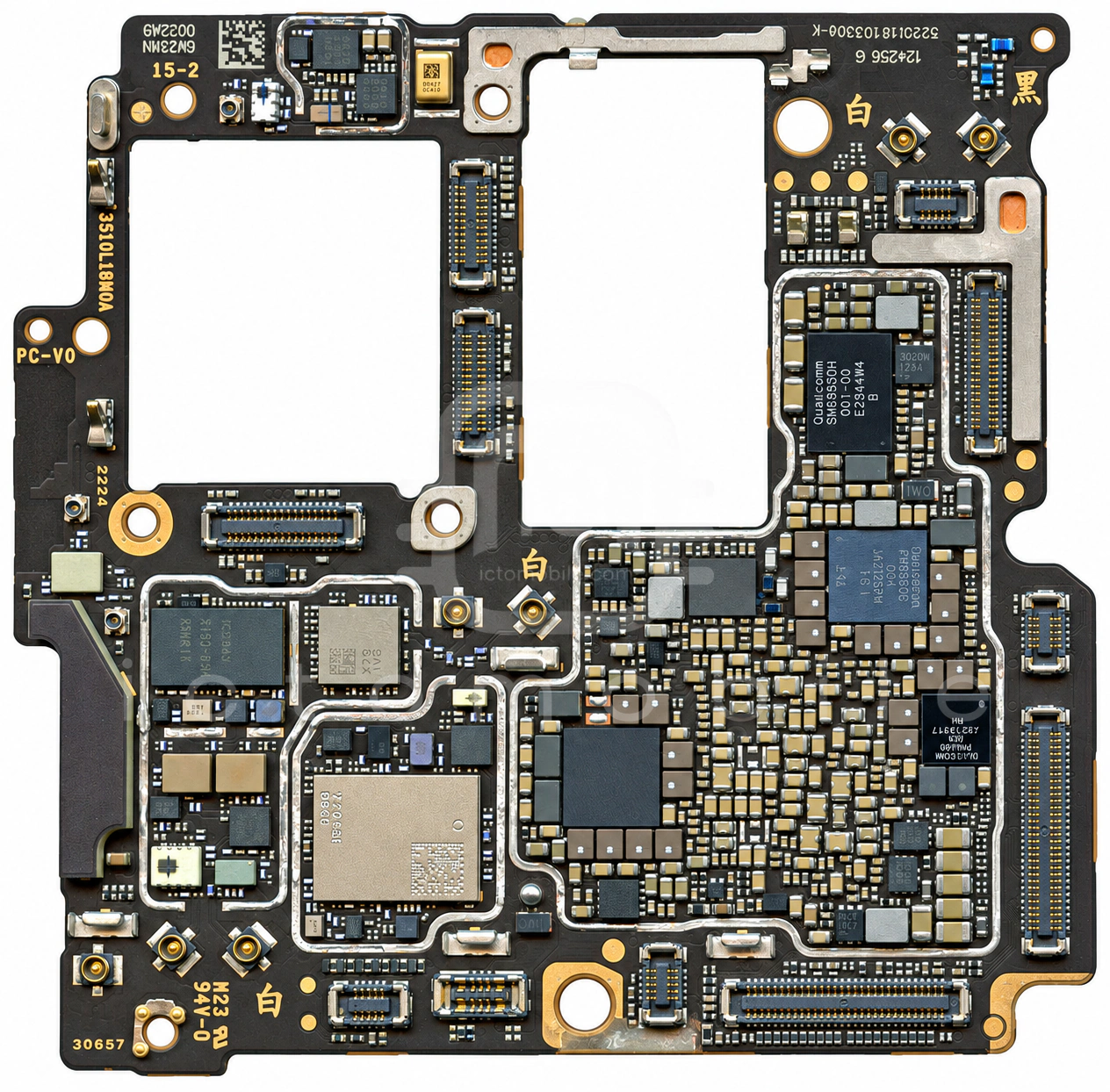

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

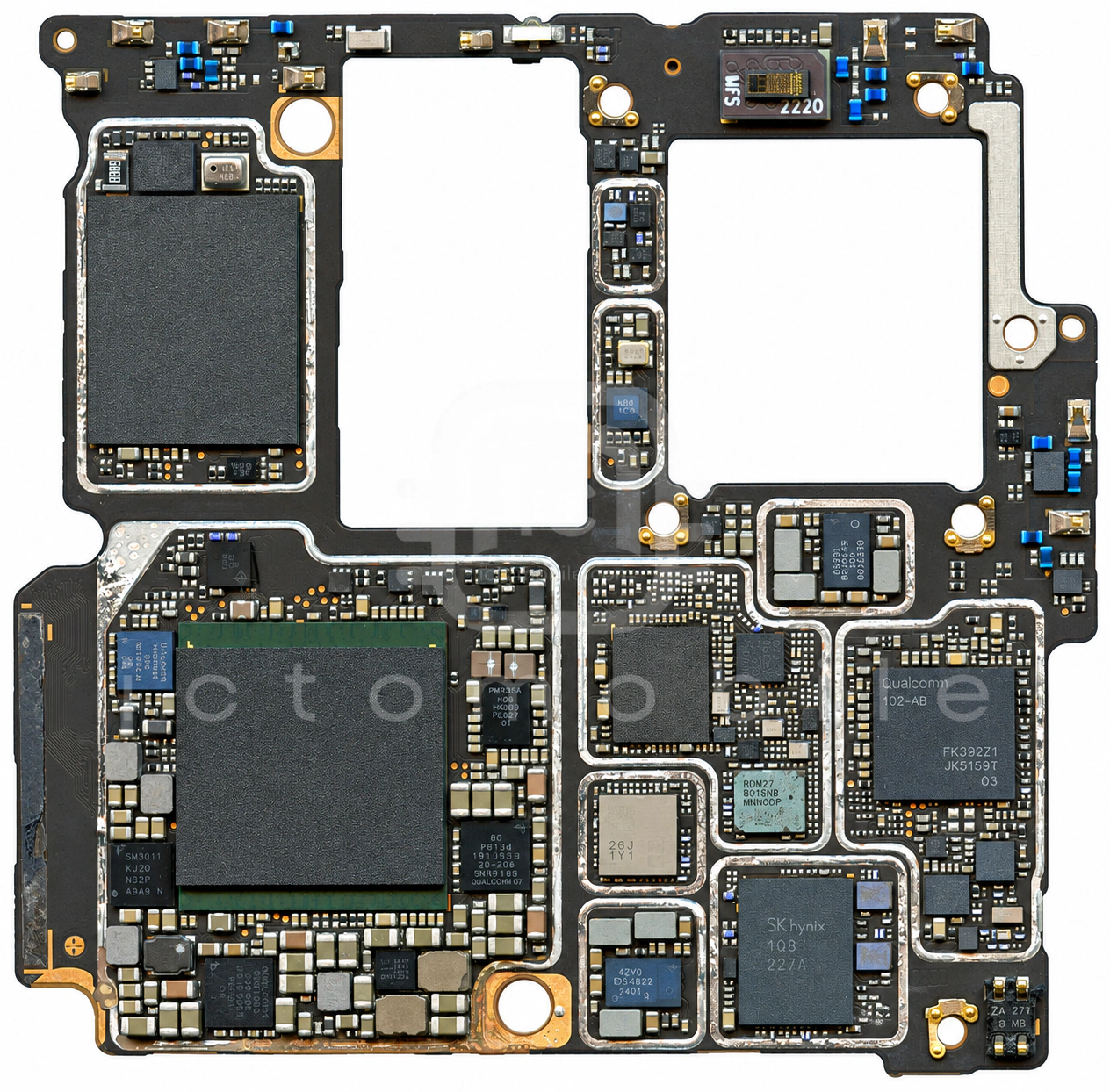

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۸ موقعیت از ۵۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲PNM6N30V20MFترانزیستور MosfetPrisemi←
۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴BMP280سنسور فشار جو (Barometer)Bosch←
۵QM11033Aسوئیچ SP3TQORVO←
۶PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۷TLV9001IDPWRتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۸PMCXB900UEترانزیستور MosfetNexperia←
۹QAT5568تیونر آنتن RFQUALCOMM Incorporated←
۱۰WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۱۱QAT3555تیونر آنتن RFQUALCOMM Incorporated←
۱۲QM11033Aسوئیچ SP3TQORVO←
۱۳SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۴WCD9380Codec صوتQUALCOMM Incorporated←
۱۵WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۱۶QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۱۷WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۸SM3011تغذیه صفحه نمایشSilicon Mitus←
۱۹SN9041IDPWRQCتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۲۰WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۱QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۲WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۳HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۲۴PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۵WL2866Dتغذیه دوربینOmniVision←
۲۶SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۸PM8450تغذیه (PMU)QUALCOMM Incorporated←
۲۹PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۰PMDXB600UNEترانزیستور MosfetNexperia←
۳۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۲PMK8475بافر کلاکQUALCOMM Incorporated←
۳۳K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۳۴RP507Kکانورتر ولتاژ (DC/DC Voltage Converter)RICOH electronics devices division←
۳۵HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۳۶VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۷QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۸KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۹WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۰WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۴۱SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۴۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۳FSA4480UCXدرایور USB Type-CON Semiconductor←
۴۴QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۵PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴۶PMCXB900UEترانزیستور MosfetNexperia←
۴۷FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۴۸SN110TUK1NFCNXP Semiconductors←
۴۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۵۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵۱SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۵۲PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۵۳PTN3222BUKZدرایور USBNXP Semiconductors←
۵۴SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۵۵QPM6677ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵۶NCP110AFCT120T2Gرگولاتور ولتاژ LDOON Semiconductor←
۵۷SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۵۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
