برد شیائومی Mi 13 Pro (135100M2M0A)

135100M2M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

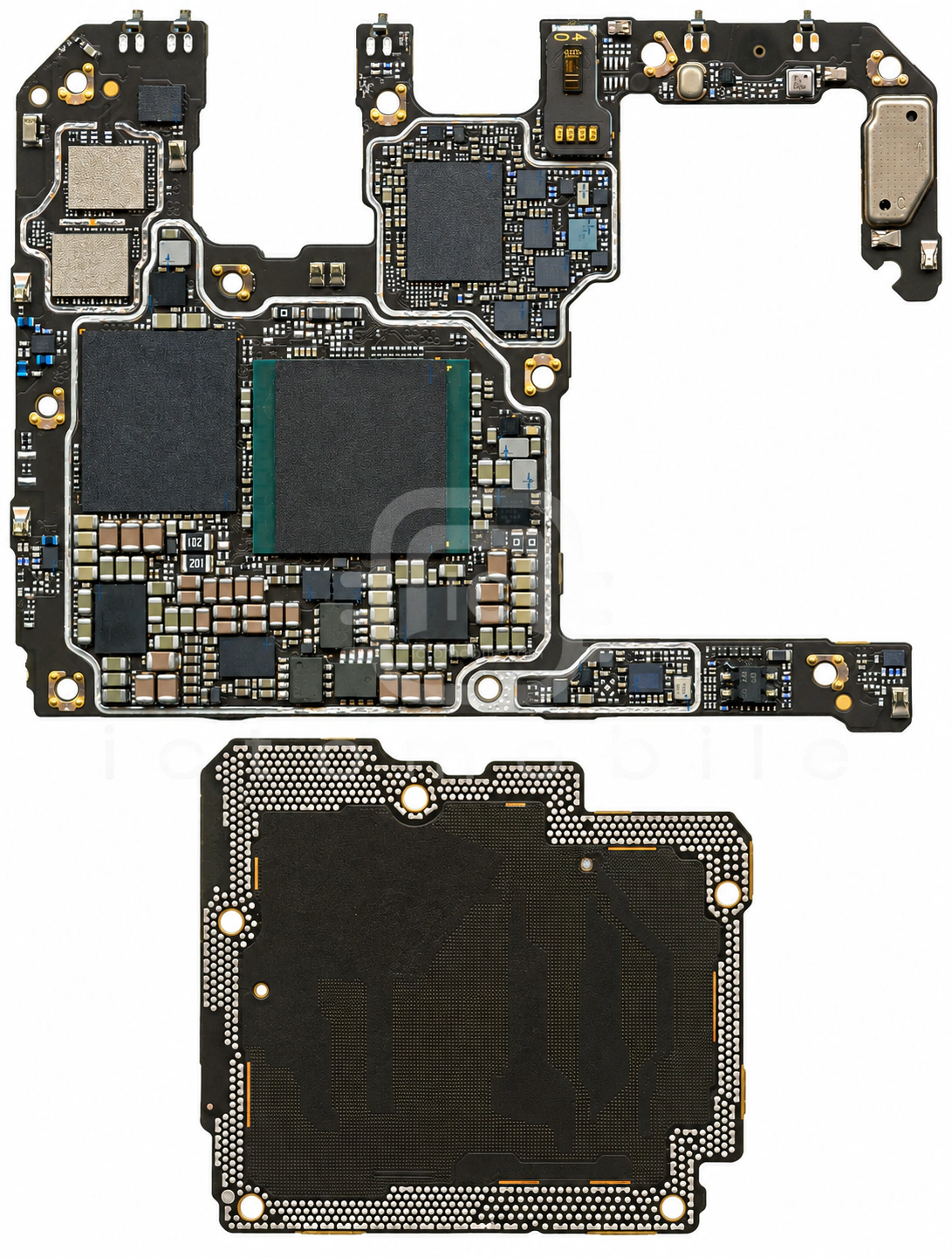

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

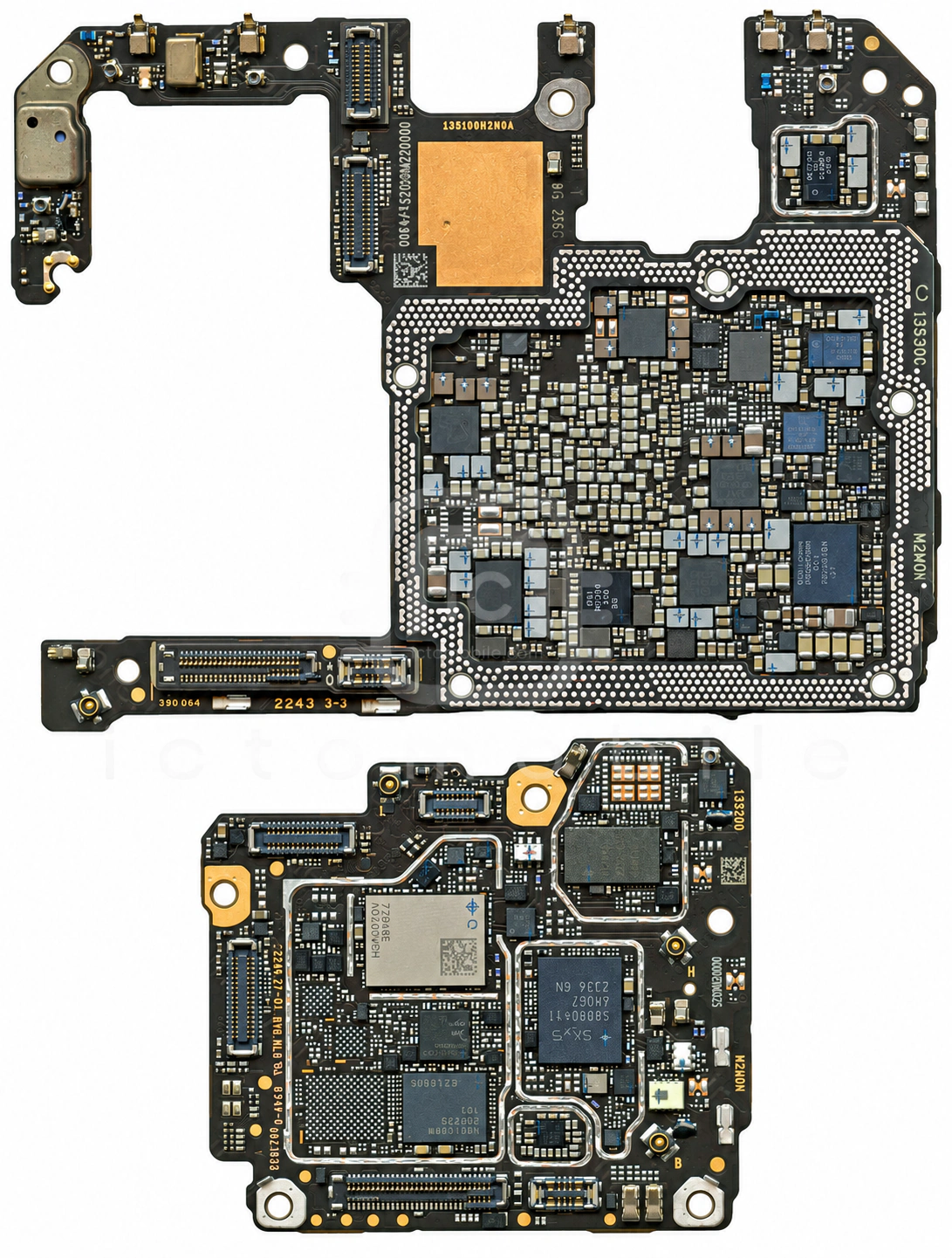

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۳ موقعیت از ۶۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۳MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۴ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۶PSMN2R4-30MLDترانزیستور MosfetNexperia←
۷QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۸SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۹ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۰DIO4480درایور USB Type-CDIOO Microcircuits←
۱۱THGJFJT1E45BATPحافظه UFS (هارد)KIOXIA←
۱۲HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۱۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۴PSMN2R4-30MLDترانزیستور MosfetNexperia←
۱۵PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۷MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۱۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۹SN110TUK1NFCNXP Semiconductors←
۲۰KTS1688محافظ اضافه ولتاژKinetic Technologies←
۲۱BMP580سنسور فشار جو (Barometer)Bosch←
۲۲NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲۳MXD8539Hسوئیچ آنتنMAXSCEND←
۲۴WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۵PSMN2R4-30MLDترانزیستور MosfetNexperia←
۲۶WCD9380Codec صوتQUALCOMM Incorporated←
۲۷PMDXB600UNEترانزیستور MosfetNexperia←
۲۸QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۹SC8581CFFRشارژXiaomi←
۳۰QM11033Aسوئیچ SP3TQORVO←
۳۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۲QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۴ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۳۵QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۷PM8010تغذیه دوربینQUALCOMM Incorporated←
۳۸NU1665WDNBشارژ بی سیمNuVolta Technologies←
۳۹HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۴۰CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۱SC8581CFFRشارژXiaomi←
۴۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۴SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۴۵NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۴۶QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۷LN3420ADT2AGترانزیستور MosfetLRC←
۴۸VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴۹ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۵۱PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۵۲LN3420ADT2AGترانزیستور MosfetLRC←
۵۳QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵۷H58G66BK8H-X096حافظه RAMSkhynix←
۵۸WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۶۱QXF2076ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۶۲QM23341فیلتر RFQORVO←
۶۳PMK8550بافر کلاکQUALCOMM Incorporated←
