برد شیائومی Mi 13 (135100M30MA01)

135100M30MA01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

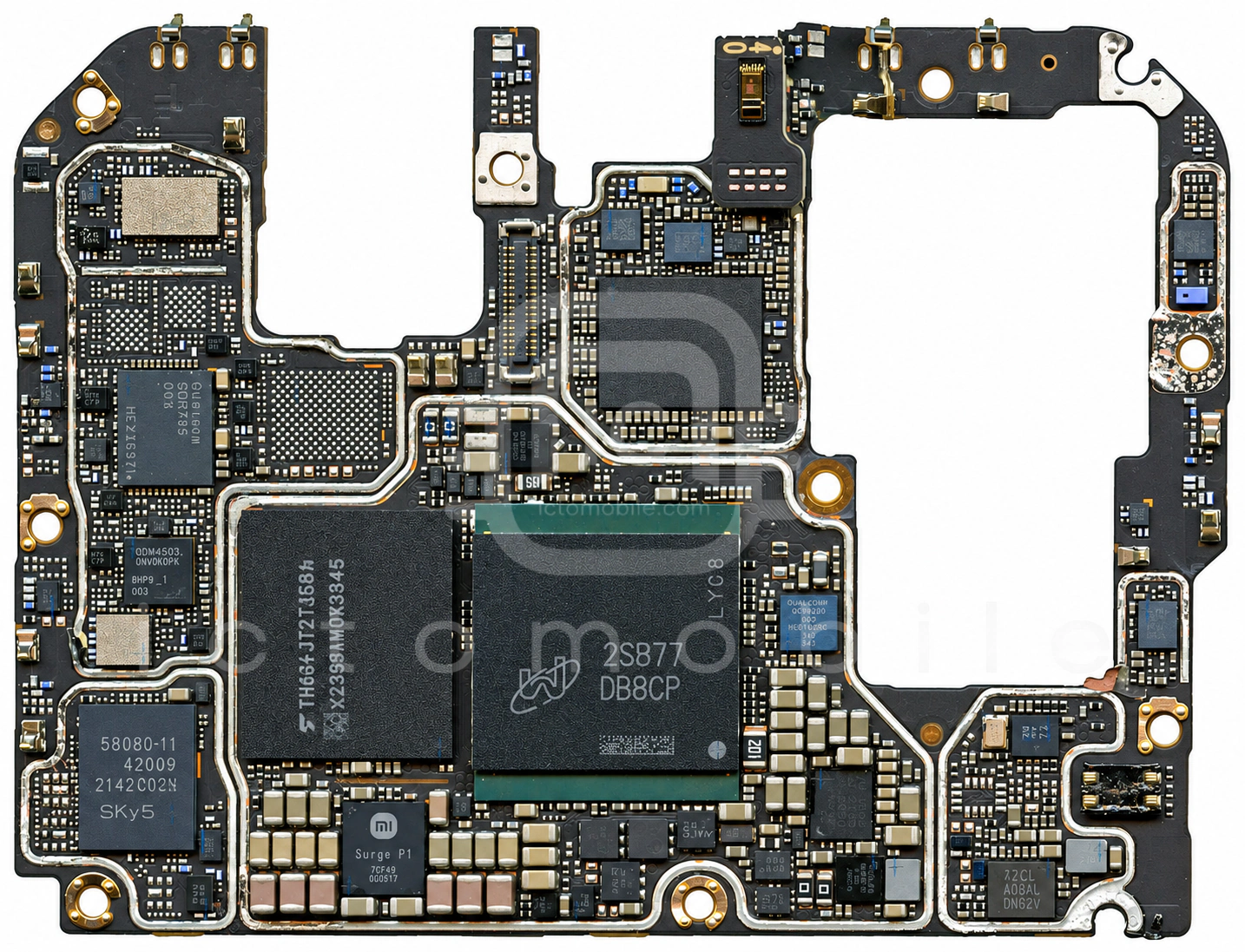

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

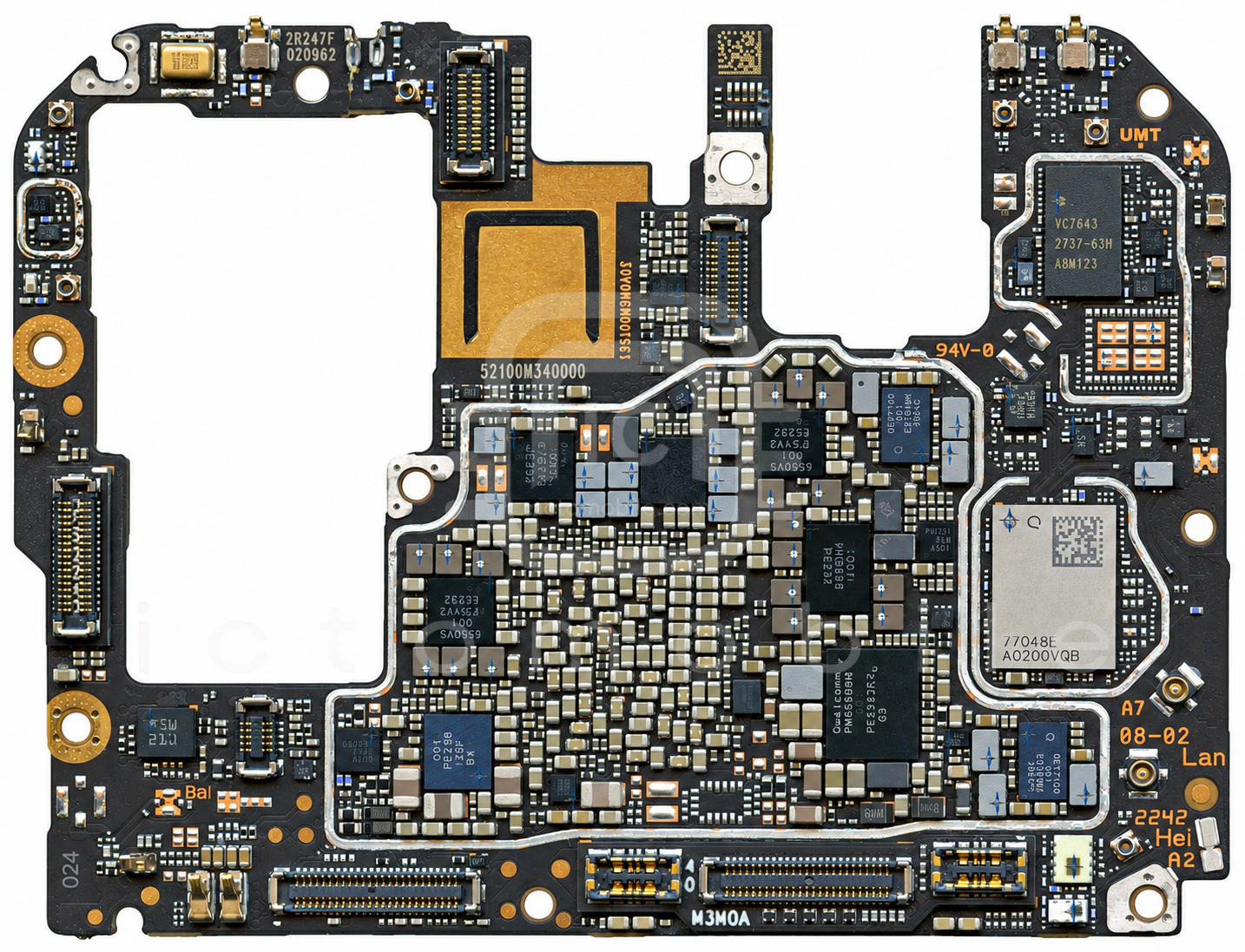

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۶ موقعیت از ۵۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LN3420ADT2AGترانزیستور MosfetLRC←
۲DIO4480درایور USB Type-CDIOO Microcircuits←
۳MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۶ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۷KTC2110ECAA-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←
۸QDM4303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۱۰ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۲SAFFB1G90KA0F0Aفیلتر RFMurata←
۱۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۴KTS1688محافظ اضافه ولتاژKinetic Technologies←
۱۵LN3420ADT2AGترانزیستور MosfetLRC←
۱۶PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۱۷PMDXB600UNEترانزیستور MosfetNexperia←
۱۸LN3420ADT2AGترانزیستور MosfetLRC←
۱۹LN3420ADT2AGترانزیستور MosfetLRC←
۲۰QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۱WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۲QM12114سوئیچ SP4TQORVO←
۲۳THGJFJT2T85BAT0حافظه UFS (هارد)Toshiba Semiconductor←
۲۴QPM6477پاور آمپلی فایر 5GQORVO←
۲۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۶NU1652WYYBشارژ بی سیمNuVolta Technologies←
۲۷PM8010تغذیه دوربینQUALCOMM Incorporated←
۲۸QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۹Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۰PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۱WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۳SN110TUK1NFCNXP Semiconductors←
۳۴PMK8550بافر کلاکQUALCOMM Incorporated←
۳۵VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۶MXD8539Hسوئیچ آنتنMAXSCEND←
۳۷QM23341فیلتر RFQORVO←
۳۸NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۹HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۴۰MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۴۱SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۴۲BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۴۳WCD9380Codec صوتQUALCOMM Incorporated←
۴۴Surge P1شارژXiaomi←
۴۵CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۸QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۹PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۵۰VC1624سوئیچ آنتنVANCHIP←
۵۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۵۲CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۵۴WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵۵QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵۶SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
