برد شیائومی Civi 2 (13510L9SM0A01)

13510L9SM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

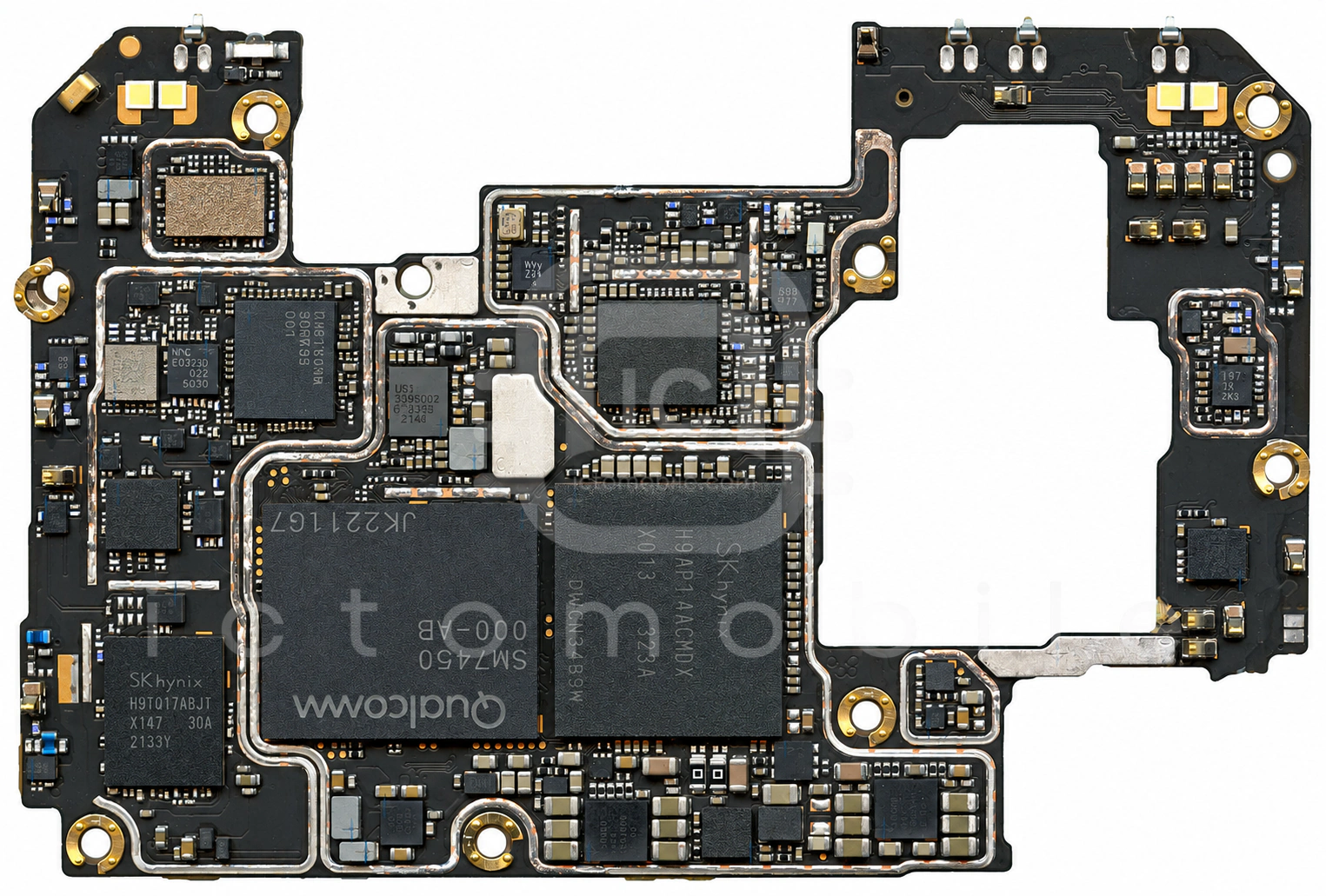

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

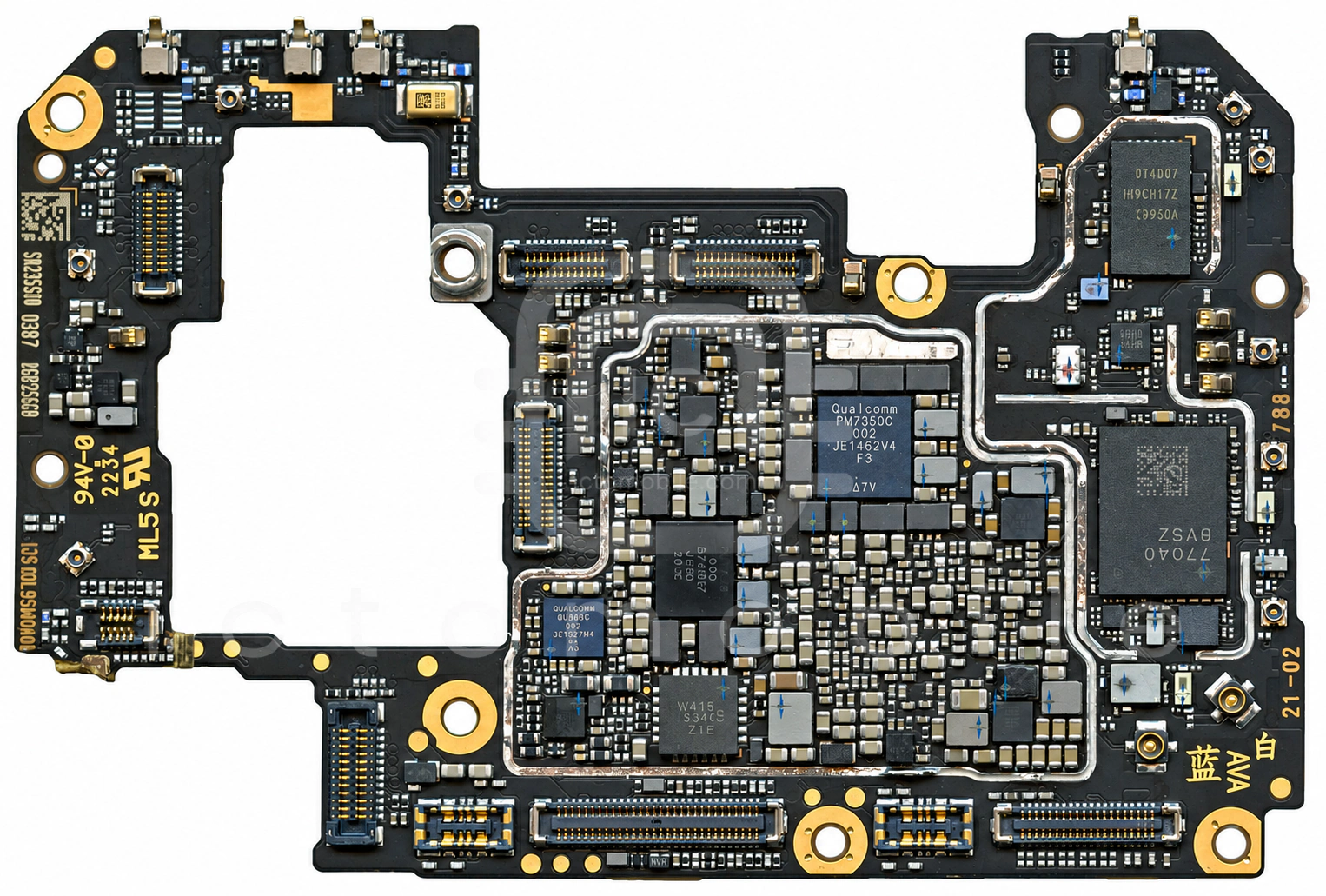

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY58091-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳LN8000شارژLion Semiconductor←
۴QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۵QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۷QM13124Cسوئیچ آنتنQORVO←
۸QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۹AW86224FCRدرایور ویبراتورAwinic←
۱۰PMG1110کانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۱۱LN8000شارژLion Semiconductor←
۱۲SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۱۳AW88261FCRآمپلی فایر صوتAwinic←
۱۴SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۵WCD9380Codec صوتQUALCOMM Incorporated←
۱۶QM11133سوئیچ SP3TQORVO←
۱۷WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۸SY6970DQCQشارژSilergy←
۱۹PM7325تغذیه (PMU)QUALCOMM Incorporated←
۲۰QPM6477پاور آمپلی فایر 5GQORVO←
۲۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۲NT50380WHAتغذیه صفحه نمایشNovaTek←
۲۳SN110TUK1-B2013VZNFCNXP Semiconductors←
۲۴H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۲۵PMK7325بافر کلاکQUALCOMM Incorporated←
۲۶DMT35M4LFDFترانزیستور MosfetDIODES←
۲۷KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۲۸VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۹PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۰SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۱Snapdragon 7 Gen 1 5G SM7450-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۲QM12114سوئیچ SP4TQORVO←
۳۳QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۴KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۳۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۶RT1715درایور USB Type-CRichTek←
۳۷WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۸HL5280درایور USB Type-CHalo Microelectronics←
۳۹PM8008تغذیه دوربینQUALCOMM Incorporated←
۴۰MXD8539Hسوئیچ آنتنMAXSCEND←
۴۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۲NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
