برد شیائومی Civi 1S (3510K9BM0A)

3510K9BM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

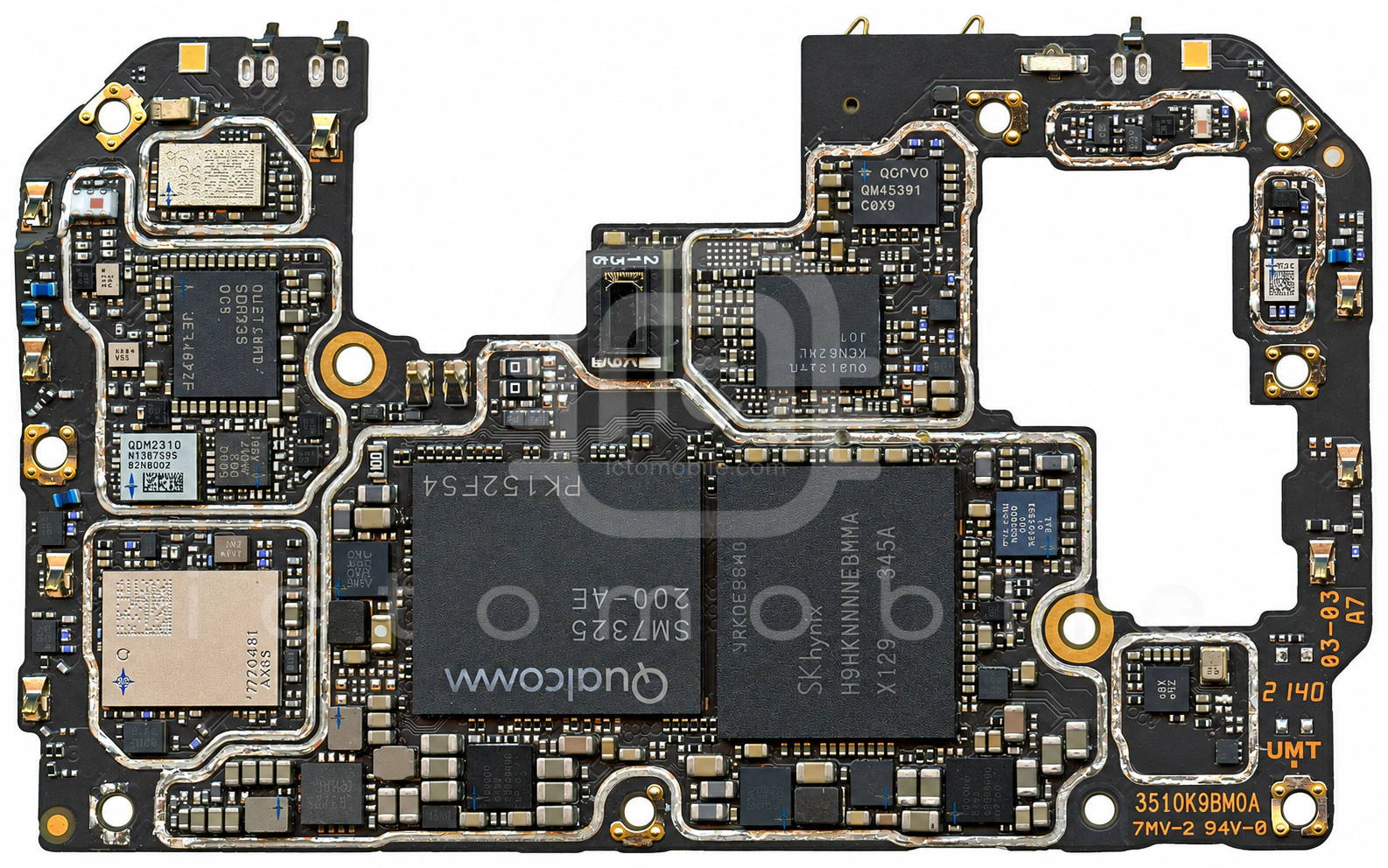

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

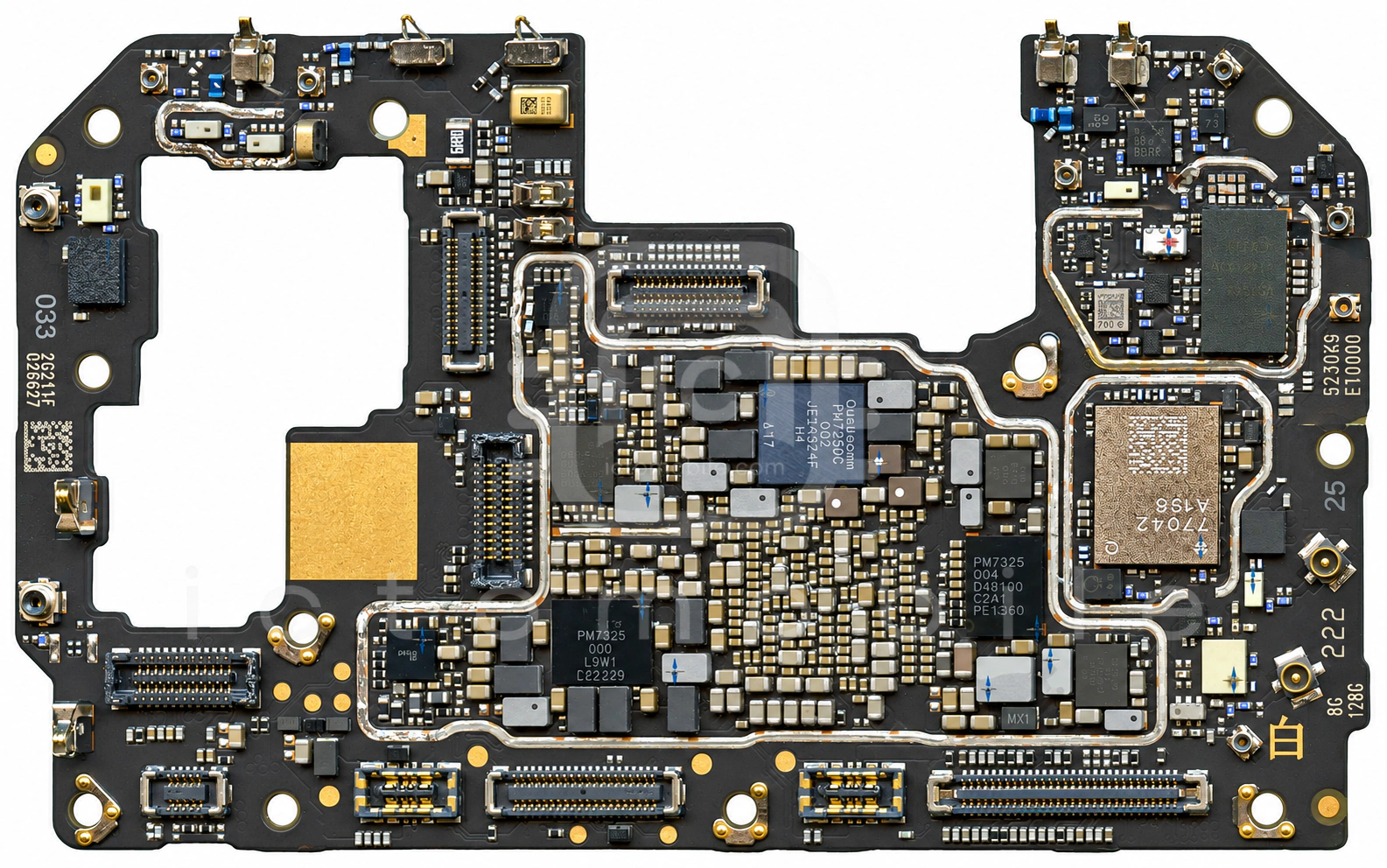

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱DMT35M4LFDFترانزیستور MosfetDIODES←
۲VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳PM7325تغذیه (PMU)QUALCOMM Incorporated←
۴QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۵QM45391آمپلی فایر کم نویز (LNA)QORVO←
۶MXDLN14TCآمپلی فایر GPSMAXSCEND←
۷PM8008تغذیه دوربینQUALCOMM Incorporated←
۸QM13322تیونر آنتن RFQORVO←
۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۱۰MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۱۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۴H9HQ15AFAMBDAR-KEMحافظه uMCP (هارد)Skhynix←
۱۵WCD9380Codec صوتQUALCOMM Incorporated←
۱۶LN8000شارژLion Semiconductor←
۱۷QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۱۸QM23341فیلتر RFQORVO←
۱۹PMK7325بافر کلاکQUALCOMM Incorporated←
۲۰QM11033Aسوئیچ SP3TQORVO←
۲۱SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۲NT50372Sتغذیه صفحه نمایشNovaTek←
۲۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۴MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۶QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۷SN100TNFCNXP Semiconductors←
۲۸PM7325Bتغذیه (PMU)QUALCOMM Incorporated←
۲۹LN8000شارژLion Semiconductor←
۳۰MXD8539Hسوئیچ آنتنMAXSCEND←
۳۱AW88263Sآمپلی فایر صوتAwinic←
۳۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۳AW86224FCRدرایور ویبراتورAwinic←
۳۴QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۵ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۳۶WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۷PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۸AW88263Sآمپلی فایر صوتAwinic←
۳۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۴۰QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۱PMDXB600UNEترانزیستور MosfetNexperia←
۴۲QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۳QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←
