برد شیائومی Redmi Note 9 Pro (LLDM523)

LLDM523

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

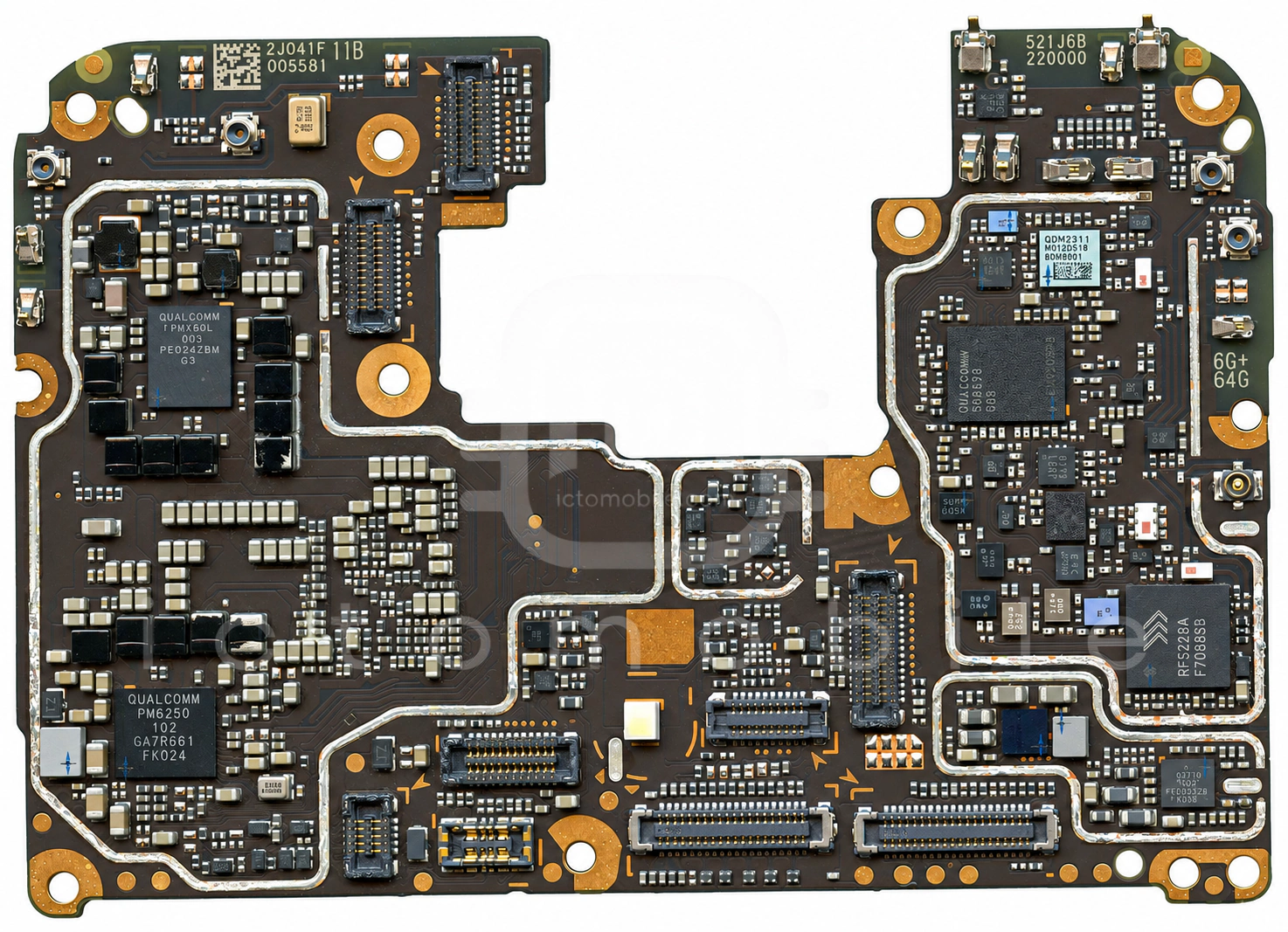

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

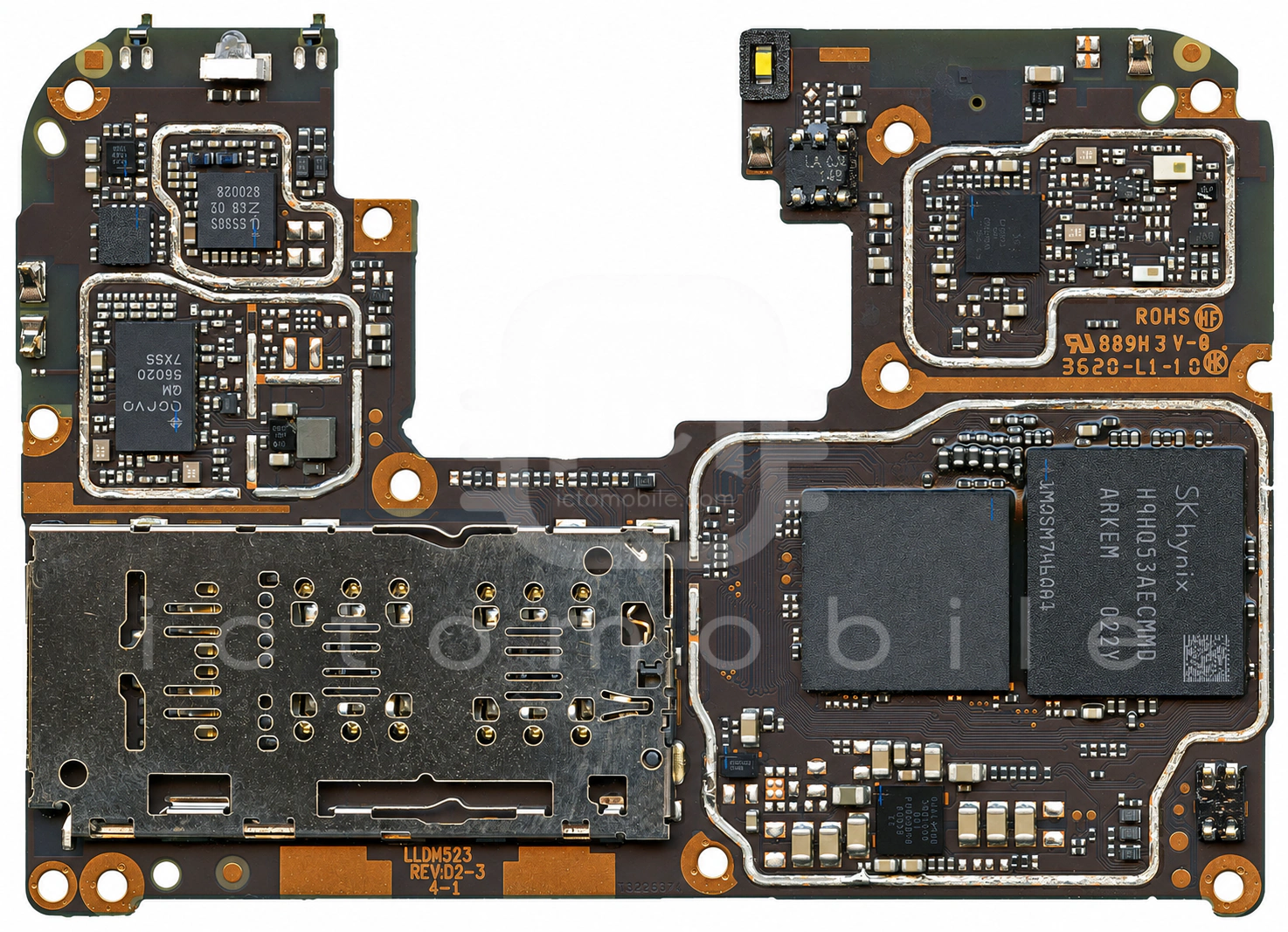

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW8624CSRدرایور ویبراتورAwinic←
۲H9HQ53AECMMDAR-KEMحافظه uMCP (هارد)Skhynix←
۳SDR675فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴PN553A1EV-C102YNFCNXP Semiconductors←
۵QDM2311پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۶WL2831D105-4رگولاتور ولتاژ LDOWILLSEMI←
۷PM6250تغذیه (PMU)QUALCOMM Incorporated←
۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۹PM6150Lتغذیه (PMU)QUALCOMM Incorporated←
۱۰WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
۱۱WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
۱۲TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۱۳FPF2281محافظ اضافه ولتاژON Semiconductor←
۱۴WL2810D30-4رگولاتور ولتاژ LDOWILLSEMI←
۱۵QM13119تیونر آنتن RFQORVO←
۱۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۷RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۸QM56020TR13پاور آمپلی فایر 3G و 4GQORVO←
۱۹QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۰Snapdragon 625 SM6250CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۱SMB1395شارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۲۲WL2820D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۳ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۲۴MXD8113H9سوئیچ آنتنMAXSCEND←
۲۵WCD9375Codec صوتQUALCOMM Incorporated←
۲۶WCN3991بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
