برد سامسونگ A13 (SM-A135F)

SM-A135F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

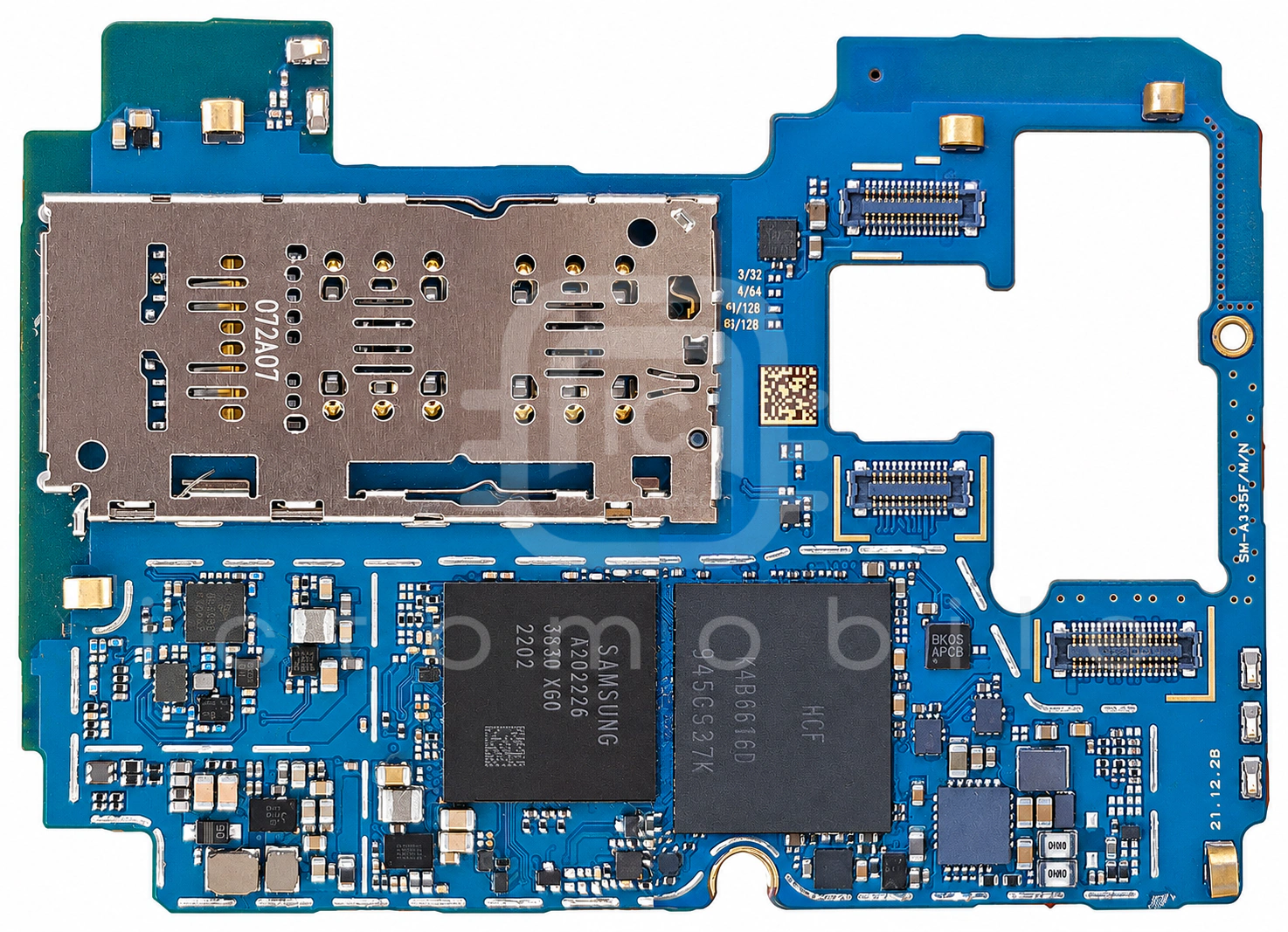

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

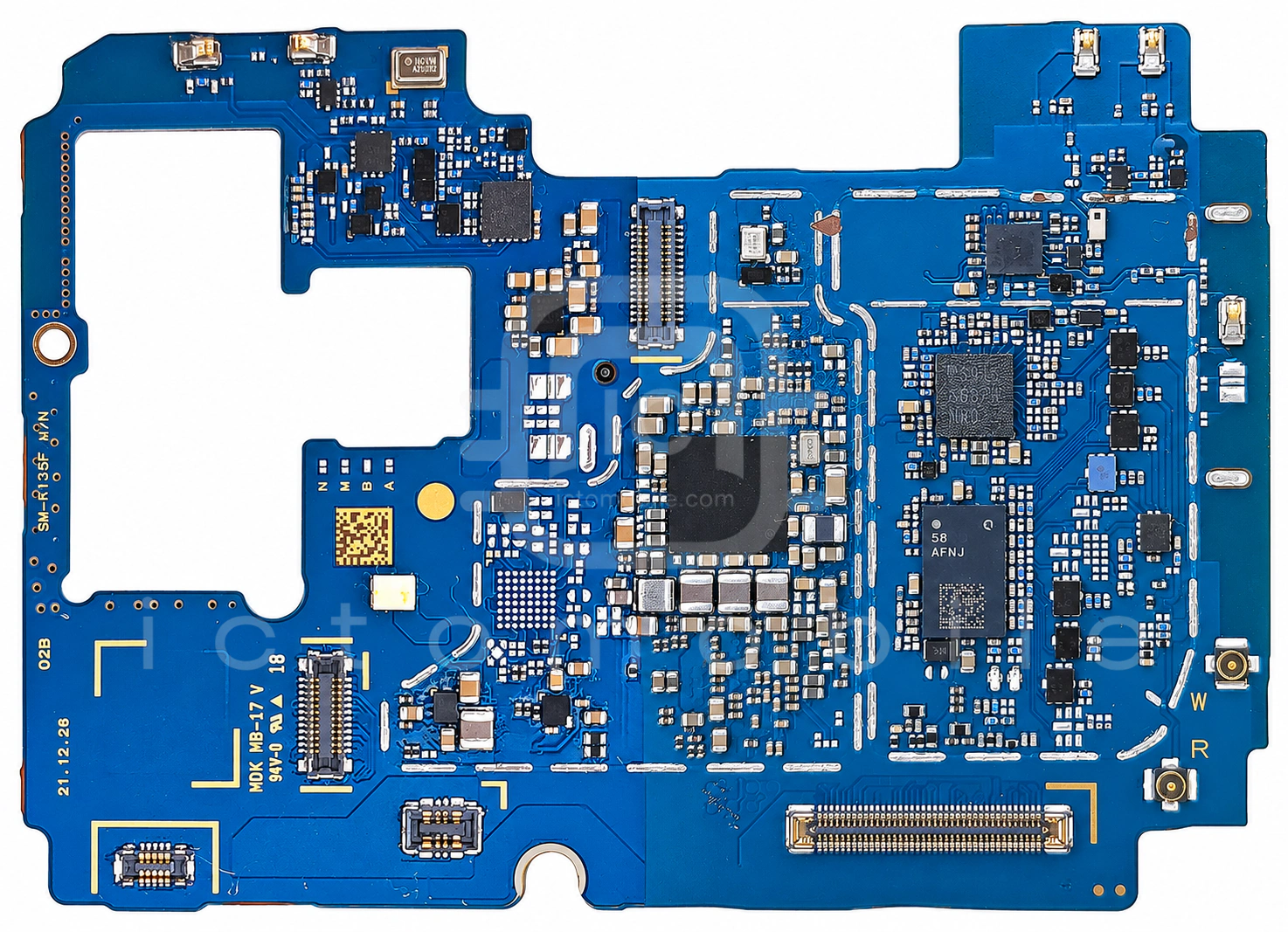

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM58110پاور آمپلی فایر 3G و 4GQORVO←
۲Exynos 8 Octa 850 S5E8380CPU بخش Application و BasebandSamsung semiconductor←
۳SYV660CQCQشارژSilergy←
۴2SK3541ترانزیستور MosfetROHM←
۵RDL3221دیود محافظ ولتاژ TVSRFsemi←
۶MXD86A7Sسوئیچ آنتن اصلیMAXSCEND←
۷2SK3541ترانزیستور MosfetROHM←
۸KMDV6001DB-B625حافظه eMCP (هارد)Samsung semiconductor←
۹S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۱۰ET7303درایور USB Type-CWuxi Etek Microelectronics Co←
۱۱MXD83E4Wسوئیچ آنتن DiversityMAXSCEND←
۱۲AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۳MXD86A7Sسوئیچ آنتن اصلیMAXSCEND←
۱۴AW88230CSRآمپلی فایر صوتAwinic←
۱۵MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۶S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۷S2MPU12X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۱۸MXD79K0Sمالتی پلکسر (MultiPlexer)MAXSCEND←
۱۹S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۲۰ET51618YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۱LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←
۲۲MAX17260SEWLاندازه گیر سطح باتری (Fuel Gauge)Maxim←
۲۳KTS1682محافظ اضافه ولتاژKinetic Technologies←
۲۴ET7228سوئیچ آنالوگ SPDTWuxi Etek Microelectronics Co←
۲۵ET7228سوئیچ آنالوگ SPDTWuxi Etek Microelectronics Co←
۲۶S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۲۷MXDLN16SSآمپلی فایر GPSMAXSCEND←
۲۸AW36518FCRدرایور LED فلاش دوربینAwinic←
۲۹WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۳۰KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
۳۱CDC3RL02BYFPRگیت بافرTexas Instruments←
