نقشه برد Samsung Galaxy Note20 Ultra 5G (SM-N986BR)

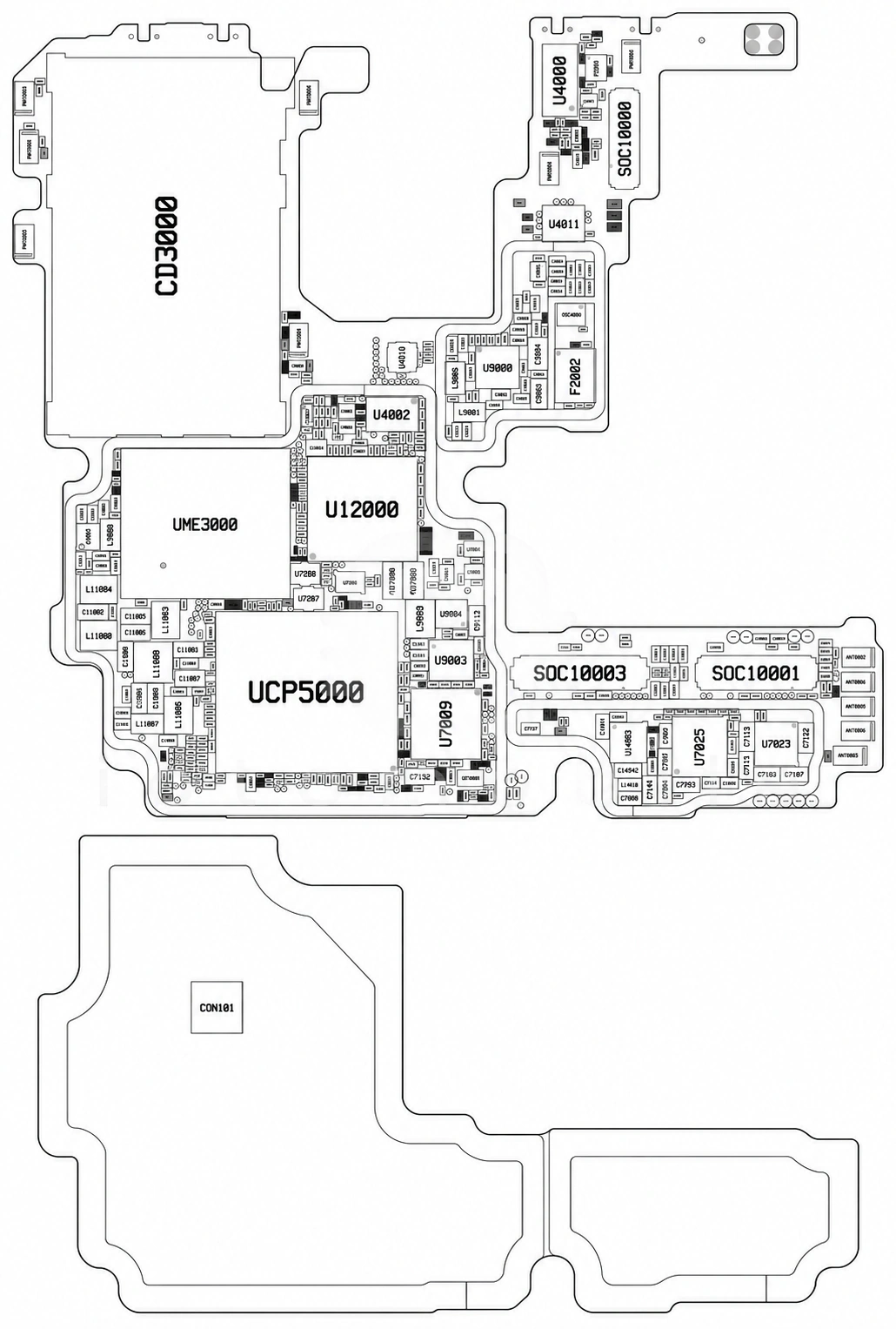

روی برد

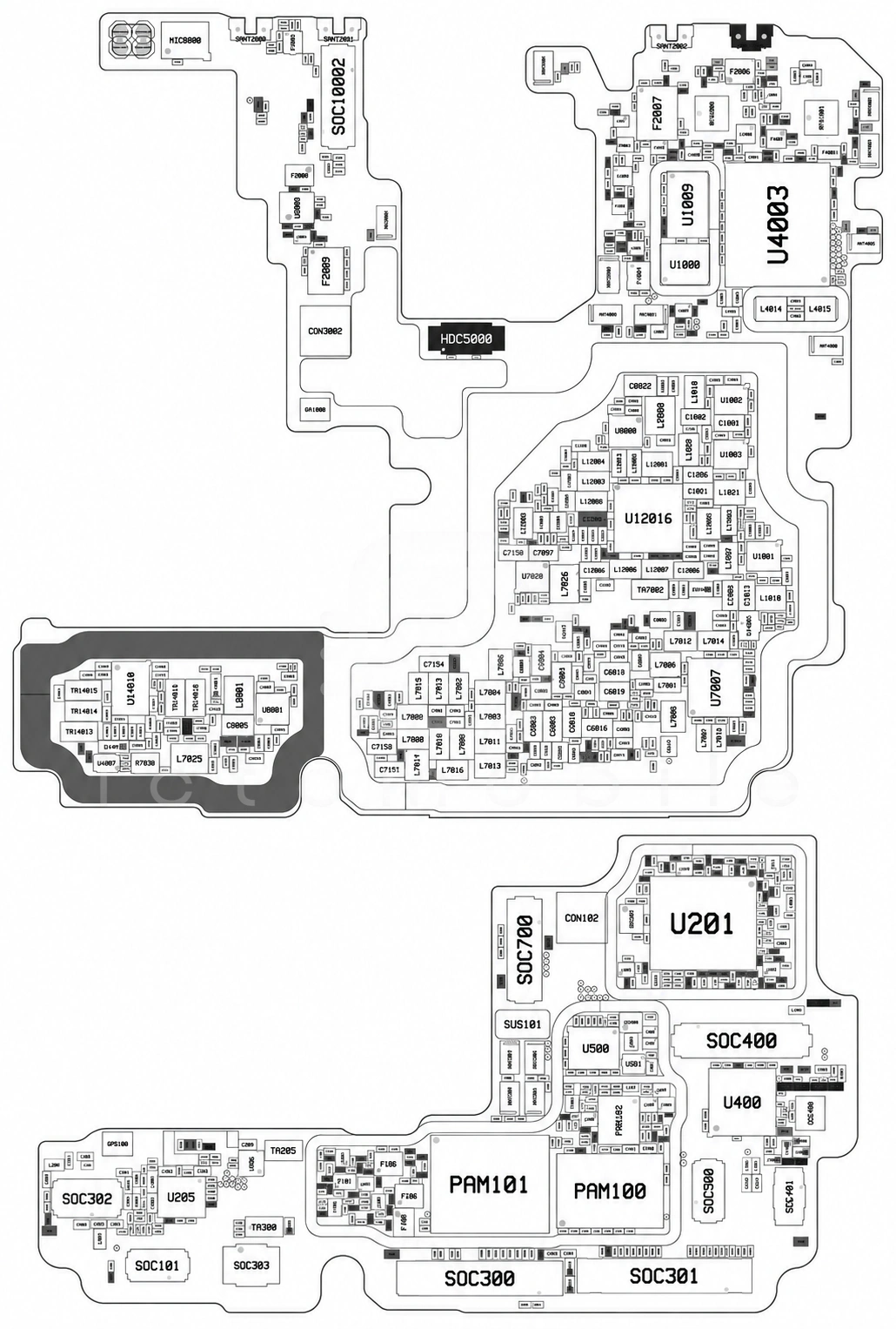

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۷۴ موقعیت از ۷۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱BGA855N6آمپلی فایر GPSInfineon←

۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۴SFML5E0K001سوئیچ آنتن DiversityWISOL←

۵S2MPB02تغذیه (PMU)Samsung semiconductor←

۶LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←

۷BCM47755B1KUB1GGPSBroadcom←

۸PCA9468B3شارژNXP Semiconductors←

۹MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←

۱۰FPF3788UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←

۱۱S2MPS19Xتغذیه بخش ApplicationSamsung semiconductor←

۱۲NCP59744تغذیه (PMU)ON Semiconductor←

۱۳SYU283CDFCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←

۱۴AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←

۱۵AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←

۱۶AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←

۱۷S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←

۱۸DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۱۹DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۲۰SA55123A01-L030CPU بخش BasebandSamsung semiconductor←

۲۱NB3RL02FCT2Gبافر کلاکON Semiconductor←

۲۲S2ABB02X01-6230کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←

۲۳SM3080تغذیه صفحه نمایشSilicon Mitus←

۲۴KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←

۲۵Exynos 9 Octa 990 S5E9830CPU بخش ApplicationSamsung semiconductor←

۲۶NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۷NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۸NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۹NCP03WF104F05RLمقاومت NTC 100KMurata←

۳۰NCP03WF104F05RLمقاومت NTC 100KMurata←

۳۱DPX252690DT-5075C1Kسوئیچ آنتنTDK-EPC←

۳۲BGS12P2L6سوئیچ آنالوگ SPDTInfineon←

۳۳MXD8621سوئیچ آنتنMAXSCEND←

۳۴MXD8621سوئیچ آنتنMAXSCEND←

۳۵QM78041ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۳۶QM78078ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۳۷SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←

۳۸QM12114سوئیچ SP4TQORVO←

۳۹QM12114سوئیچ SP4TQORVO←

۴۰AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←

۴۱BGA824N6Sآمپلی فایر GPSInfineon←

۴۲S5M5800A01-6031EPT (Envelope Power Tracker)Samsung semiconductor←

۴۳CS35L40آمپلی فایر صوتCirrus Logic←

۴۴S5M5800A01-6031EPT (Envelope Power Tracker)Samsung semiconductor←

۴۵S2MPM06X01تغذیه بخش BasebandSamsung semiconductor←

۴۶CS40L25درایور ویبراتورCirrus Logic←

۴۷S5M5800A01-6031EPT (Envelope Power Tracker)Samsung semiconductor←

۴۸DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۴۹S2MPS22Xتغذیه بخش ApplicationSamsung semiconductor←

۵۰P9320Sشارژ بی سیمIDT - Integrated Device Technology←

۵۱CS35L40آمپلی فایر صوتCirrus Logic←

۵۲AH1897T-FAN-7سنسور مغناطیسی اثر هال (Hall Effect)DIODES←

۵۳S5M5510فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←

۵۴MXD8621سوئیچ آنتنMAXSCEND←

۵۵MXD8621سوئیچ آنتنMAXSCEND←

۵۶MXD8621سوئیچ آنتنMAXSCEND←

۵۷MXD8621سوئیچ آنتنMAXSCEND←

۵۸W9020درایور S PenWACOM←

۵۹SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←

۶۰MXD8621سوئیچ آنتنMAXSCEND←

۶۱MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←

۶۲MXD8621سوئیچ آنتنMAXSCEND←

۶۳SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←

۶۴MXD8621سوئیچ آنتنMAXSCEND←

۶۵MXD8621سوئیچ آنتنMAXSCEND←

۶۶MXD8621سوئیچ آنتنMAXSCEND←

۶۷HFQTWDVFA-501ماژول FEM باندهای 2G و 3G و 4GMurata←

۶۸AFEM-9130-SG2ماژول FEM باندهای 2G و 3G و 4GAvago←

۶۹BGS12P2L6سوئیچ آنالوگ SPDTInfineon←

۷۰BGS12P2L6سوئیچ آنالوگ SPDTInfineon←

۷۱S2MIS01سوئیچ آنالوگSamsung semiconductor←

۷۲SN110UV2NFC + eSIMNXP Semiconductors←

۷۳BGS12P2L6سوئیچ آنالوگ SPDTInfineon←

۷۴NCP03WF104F05RLمقاومت NTC 100KMurata←
