نقشه برد Xiaomi Mi 12S Ultra (35100L1M0A)

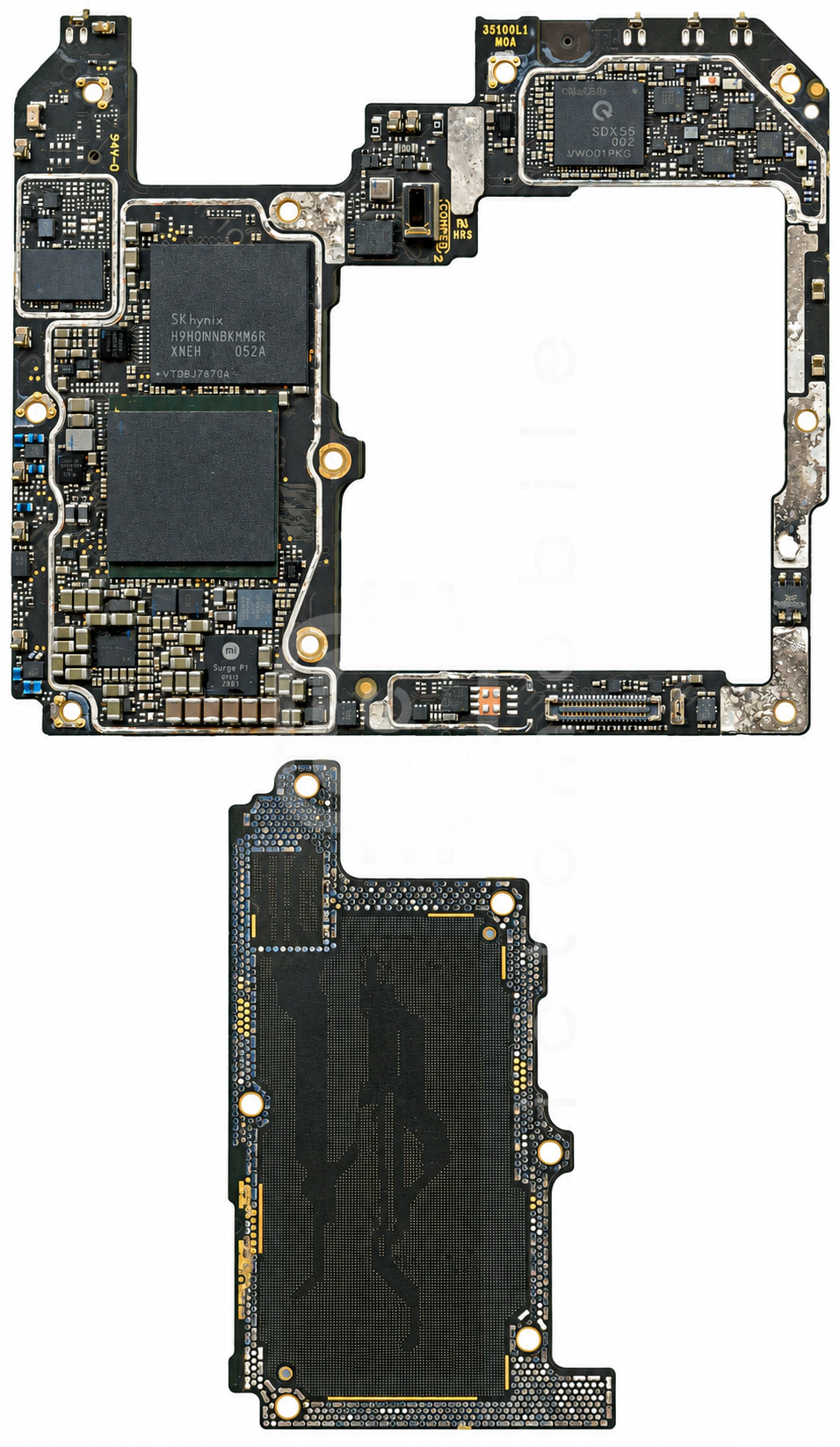

روی برد

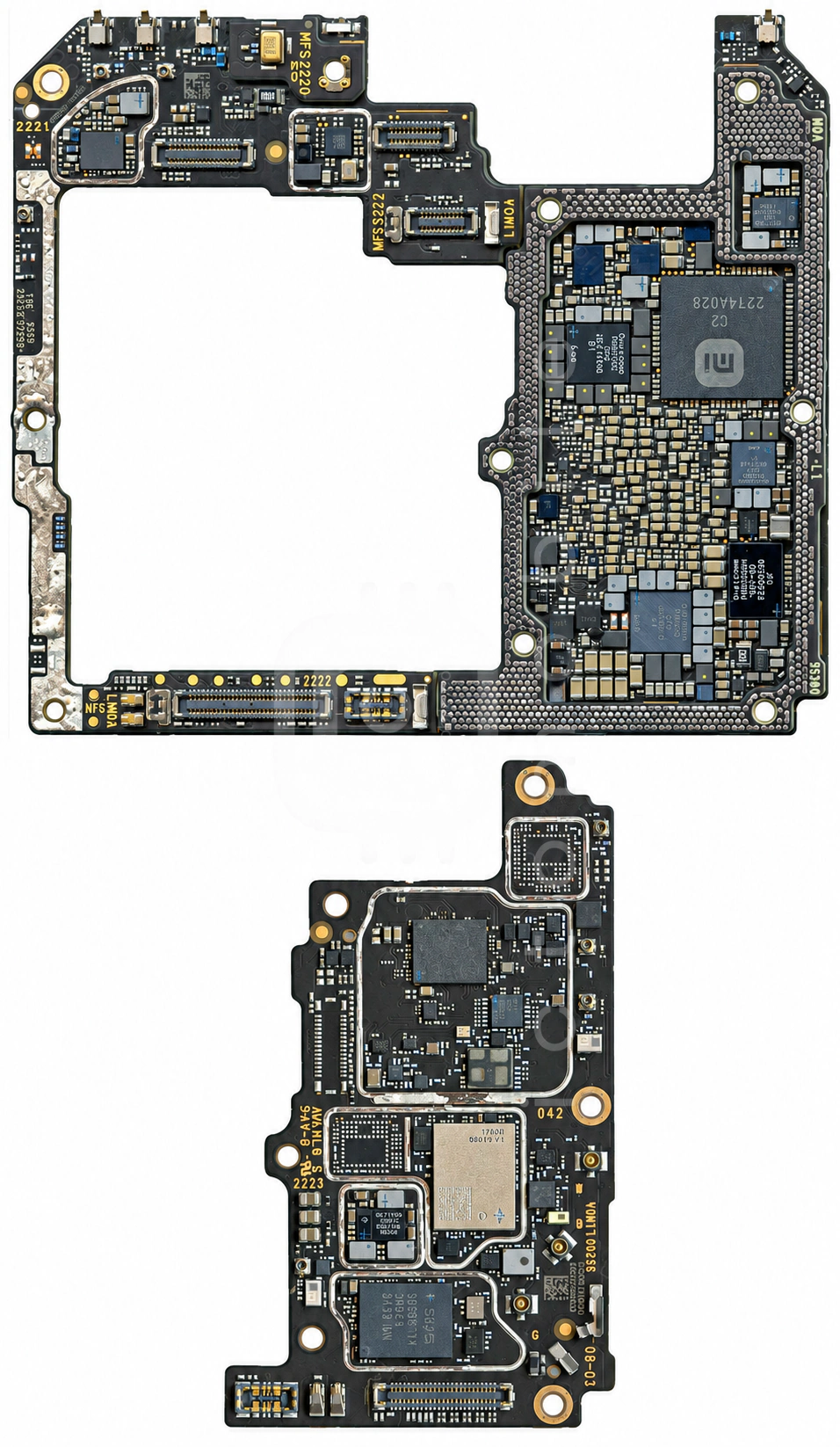

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۷ موقعیت از ۶۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۳QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۴QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۵WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۶HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←

۷NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←

۸NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←

۹ESD56161D24دیود محافظ ولتاژ TVSWILLSEMI←

۱۰PMDXB600UNEترانزیستور MosfetNexperia←

۱۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←

۱۲Surge P1شارژXiaomi←

۱۳WCD9380Codec صوتQUALCOMM Incorporated←

۱۴PTN3222BUKZدرایور USBNXP Semiconductors←

۱۵LN3420ADT2AGترانزیستور MosfetLRC←

۱۶LN3420ADT2AGترانزیستور MosfetLRC←

۱۷NU1652WYYBشارژ بی سیمNuVolta Technologies←

۱۸K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←

۲۰ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۱CS35L41Bآمپلی فایر صوتCirrus Logic←

۲۲WL2834CAرگولاتور ولتاژ LDOOmniVision←

۲۳WL2834CAرگولاتور ولتاژ LDOOmniVision←

۲۴PI3WVR648سوئیچ آنالوگDIODES←

۲۵SDINFDO4-256Gحافظه UFS (هارد)SanDisk←

۲۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۲۷PM8010تغذیه دوربینQUALCOMM Incorporated←

۲۸MXD8645Hسوئیچ آنتن 5GMAXSCEND←

۲۹VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۳۰MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←

۳۱QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۲FAN53526UC88Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۳۳CS35L41Bآمپلی فایر صوتCirrus Logic←

۳۴PMR735Aتغذیه بخش RFQUALCOMM Incorporated←

۳۵PM8350Cتغذیه (PMU)QUALCOMM Incorporated←

۳۶DIO32051ACN4تقویت کننده عمیاتی (Op Amp)DIOO Microcircuits←

۳۷TLV9001IDPWRتقویت کننده عمیاتی (Op Amp)Texas Instruments←

۳۸SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←

۳۹WL2834CAرگولاتور ولتاژ LDOOmniVision←

۴۰AL6031پردازشگر تصویر دوربین (ISP)Xiaomi←

۴۱PM8450تغذیه (PMU)QUALCOMM Incorporated←

۴۲ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←

۴۳PM8008تغذیه دوربینQUALCOMM Incorporated←

۴۴FSA4480UCXدرایور USB Type-CON Semiconductor←

۴۵FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←

۴۶NCP110AFCT120T2Gرگولاتور ولتاژ LDOON Semiconductor←

۴۷PM8350BHتغذیه (PMU)QUALCOMM Incorporated←

۴۸PM8350تغذیه (PMU)QUALCOMM Incorporated←

۴۹LN3420ADT2AGترانزیستور MosfetLRC←

۵۰LN3420ADT2AGترانزیستور MosfetLRC←

۵۱WL2836D30-4رگولاتور ولتاژ LDOWILLSEMI←

۵۲NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←

۵۳PMK8475بافر کلاکQUALCOMM Incorporated←

۵۴KTC2110ECAA-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←

۵۵SN110TUK1NFCNXP Semiconductors←

۵۶QM11033Aسوئیچ SP3TQORVO←

۵۷SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۵۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۵۹QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←

۶۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۶۱QM11033Aسوئیچ SP3TQORVO←

۶۲QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۶۳MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←

۶۴SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←

۶۵MXD8645Hسوئیچ آنتن 5GMAXSCEND←

۶۶NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←

۶۷NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←

۶۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
