برد شیائومی Mi 12S Pro (3510L2SM0A)

3510L2SM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

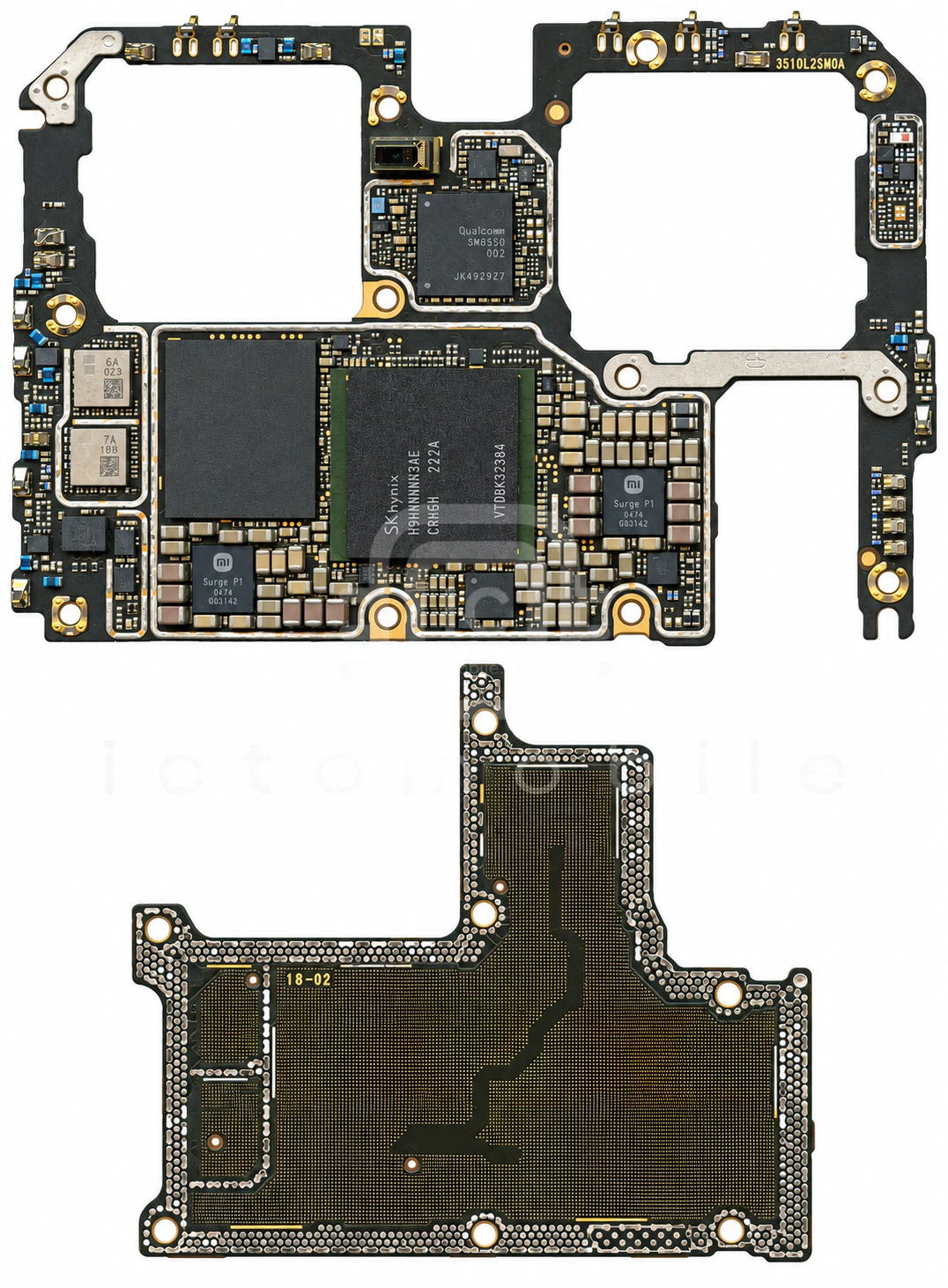

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

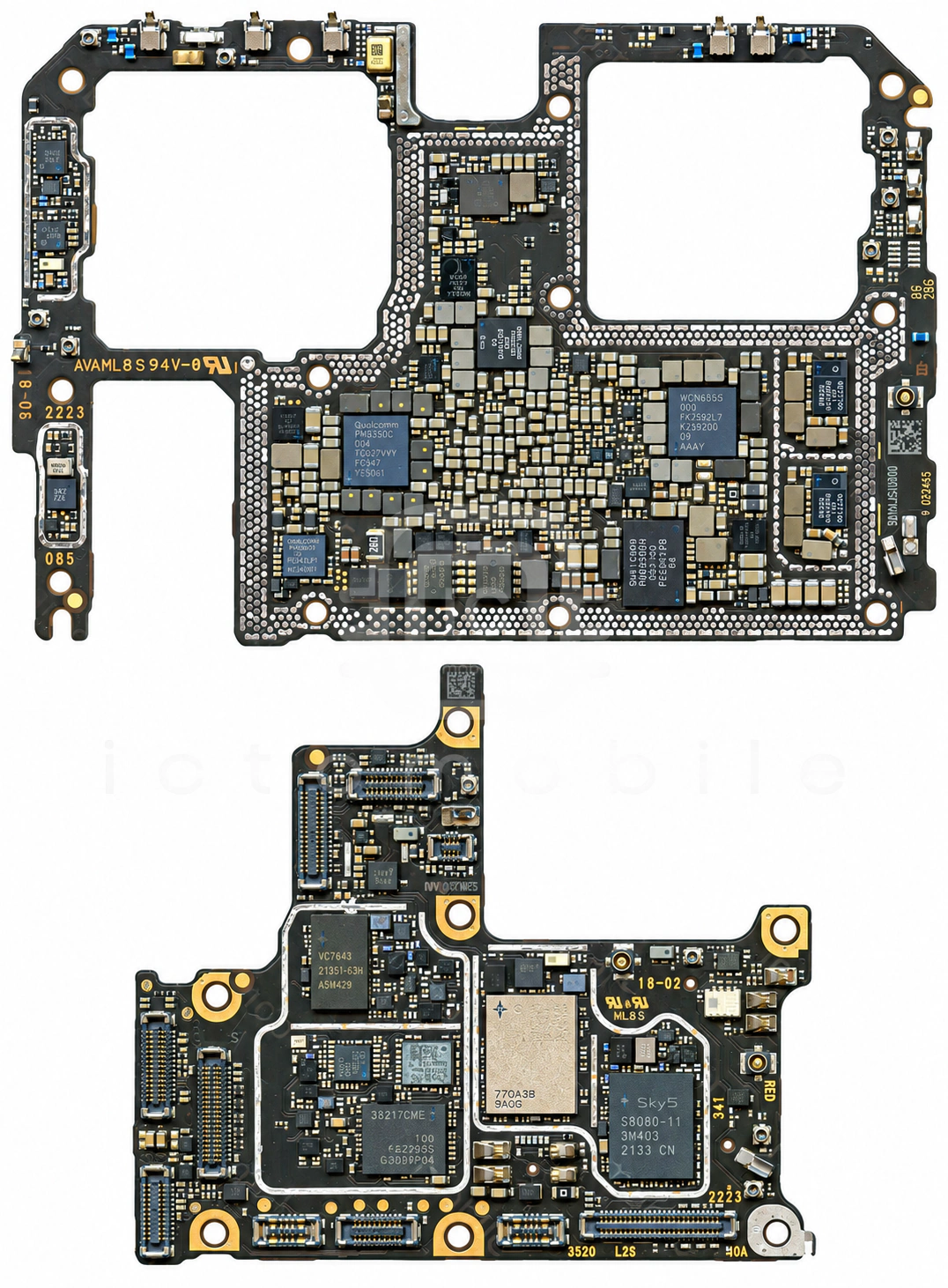

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۵ موقعیت از ۶۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳H9JKNNNFB3AE-CRN6Hحافظه RAMSkhynix←
۴VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۵ET5A3ADJZBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۷QPM6677ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۸VC1899Uسوئیچ SP3TVANCHIP←
۹SGM40666AYGمحافظ اضافه ولتاژSG Micro←
۱۰PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۱Surge P1شارژXiaomi←
۱۲FSA4480UCXدرایور USB Type-CON Semiconductor←
۱۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۴NCP110AFCT120T2Gرگولاتور ولتاژ LDOON Semiconductor←
۱۵KLUDG4UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۶PMK8475بافر کلاکQUALCOMM Incorporated←
۱۷PTN3222BUKZدرایور USBNXP Semiconductors←
۱۸ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۱۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۰Surge P1شارژXiaomi←
۲۱FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۲۲KTC2110ECAA-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←
۲۳WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۴QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۲۵AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۶NVT4557HKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۲۷SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۸QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۹TLV9001IDPWRتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۳۰QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۱PM8450تغذیه (PMU)QUALCOMM Incorporated←
۳۲WL2863D29-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۳MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۳۴QM11133سوئیچ SP3TQORVO←
۳۵PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۳۷ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۸NVT4557HKمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←
۳۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۴۰SN110TUK1NFCNXP Semiconductors←
۴۱LN3420ADT2AGترانزیستور MosfetLRC←
۴۲WCD9380Codec صوتQUALCOMM Incorporated←
۴۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۴PMDXB600UNEترانزیستور MosfetNexperia←
۴۵QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۶SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۴۷PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴۸LN3420ADT2AGترانزیستور MosfetLRC←
۴۹QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۵۰BGU8019Wآمپلی فایر GPSNXP Semiconductors←
۵۱QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۲QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۵۳MXD8539Hسوئیچ آنتنMAXSCEND←
۵۴KTS1688محافظ اضافه ولتاژKinetic Technologies←
۵۵NU1652WYYBشارژ بی سیمNuVolta Technologies←
۵۶QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵۷QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۹PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۶۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۶۱PSMN2R4-30MLDترانزیستور MosfetNexperia←
۶۲SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۶۳QM13124Cسوئیچ آنتنQORVO←
۶۴PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۶۵SGM2038-1.1رگولاتور ولتاژ LDOSG Micro←
