برد شیائومی Mi 12S (3520L3SM0A)

3520L3SM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

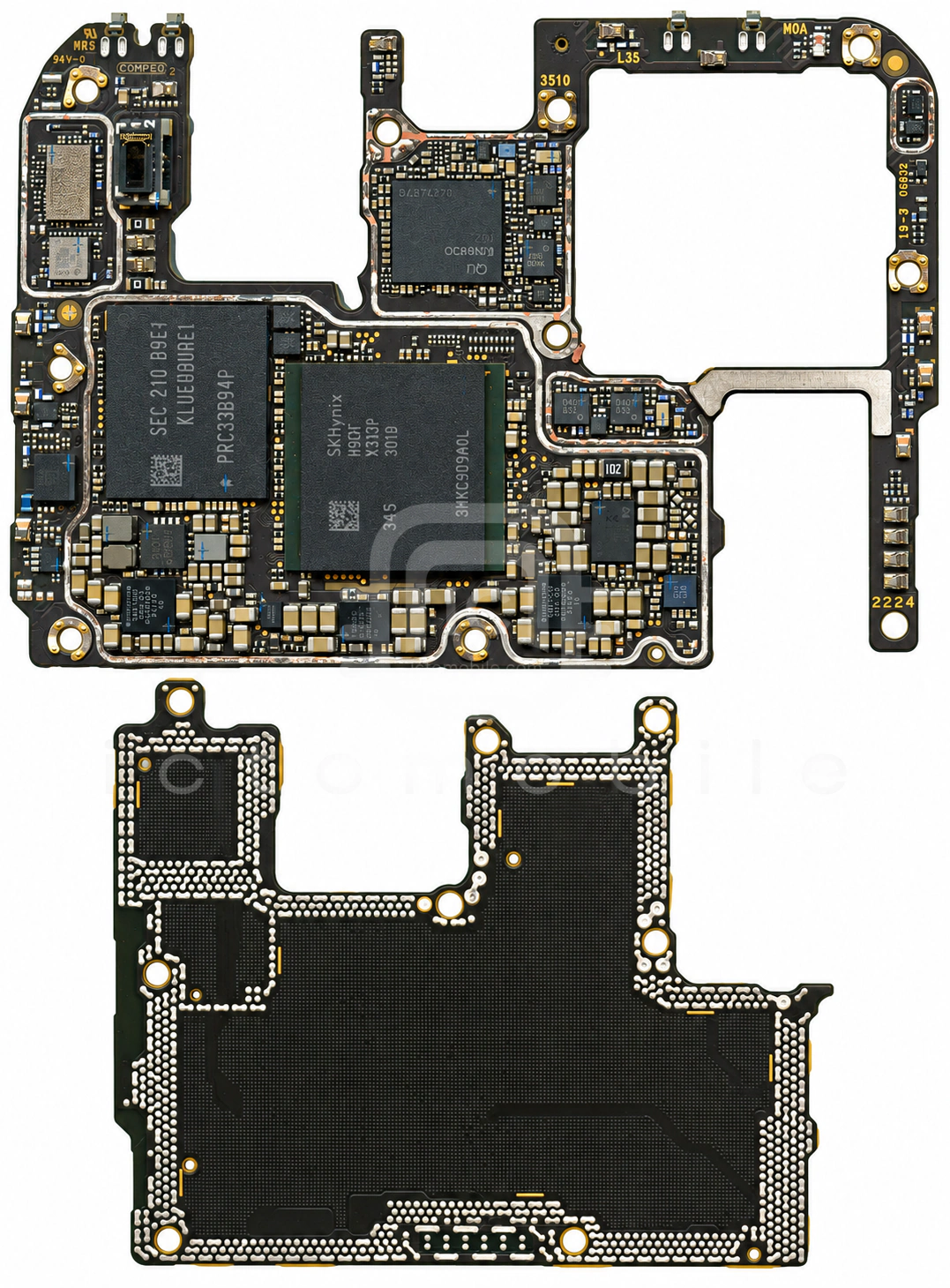

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

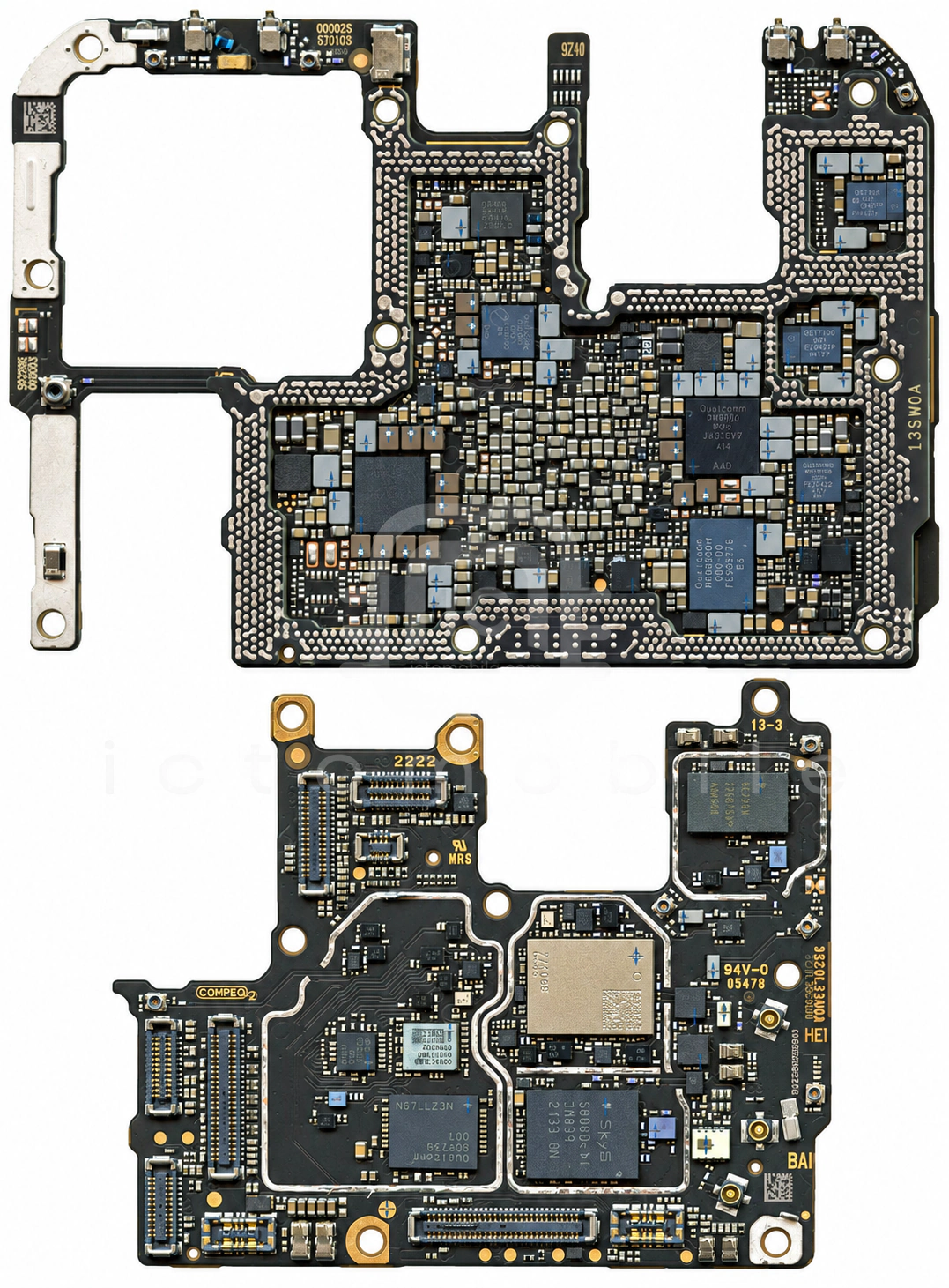

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲WL2863D29-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۵NU1619WFFBشارژ بی سیمNuVolta Technologies←
۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۷LN8282شارژ بی سیمLion Semiconductor←
۸NT50372Sتغذیه صفحه نمایشNovaTek←
۹VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۰HL5280درایور USB Type-CHalo Microelectronics←
۱۱PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۱۲WCD9380Codec صوتQUALCOMM Incorporated←
۱۳QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۴K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۱۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۶QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۷PTN3222BUKZدرایور USBNXP Semiconductors←
۱۸KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۹HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۲۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۱SN110TUK1NFCNXP Semiconductors←
۲۲SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۳SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۲۴SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۵SMB1396شارژQUALCOMM Incorporated←
۲۶QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۷PM8450تغذیه (PMU)QUALCOMM Incorporated←
۲۸QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۹TLV9001IDPWRتقویت کننده عمیاتی (Op Amp)Texas Instruments←
۳۰PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۳۱SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۳۲WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۳HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۳۴FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۳۵QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۶AW88261FCRآمپلی فایر صوتAwinic←
۳۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۸QPM6477پاور آمپلی فایر 5GQORVO←
۳۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۴۱PMPB16R5XNEترانزیستور MosfetNXP Semiconductors←
۴۲QM13344TR13سوئیچ SPSTQORVO←
۴۳QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۴SMB1396شارژQUALCOMM Incorporated←
۴۵QM13124Cسوئیچ آنتنQORVO←
۴۶AW88261FCRآمپلی فایر صوتAwinic←
۴۷PMK8475بافر کلاکQUALCOMM Incorporated←
۴۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۴۹QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۰ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵۱KTS1688محافظ اضافه ولتاژKinetic Technologies←
۵۲LN3420ADT2AGترانزیستور MosfetLRC←
