نقشه برد Oppo Reno8 Pro+ (2AA292)

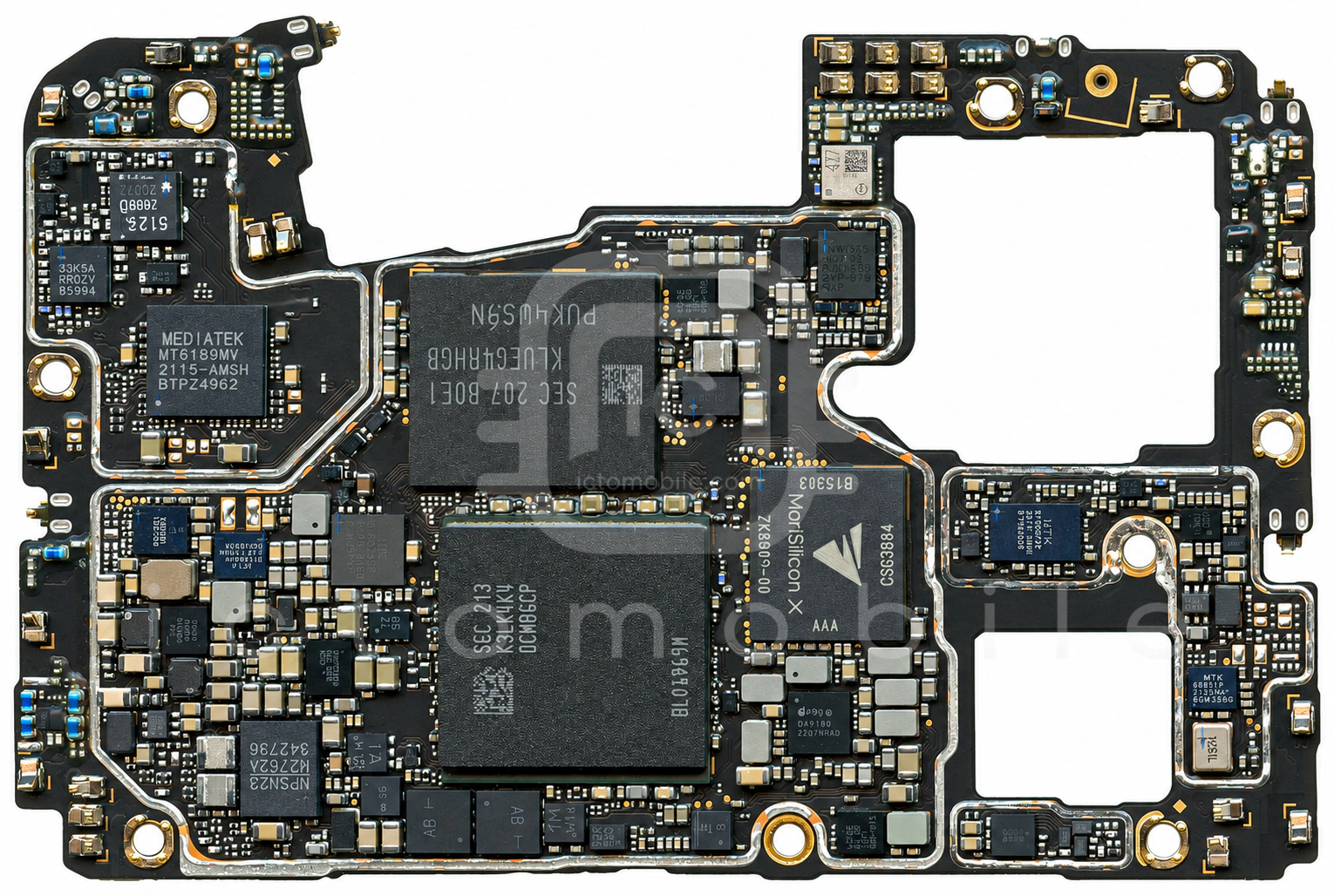

روی برد

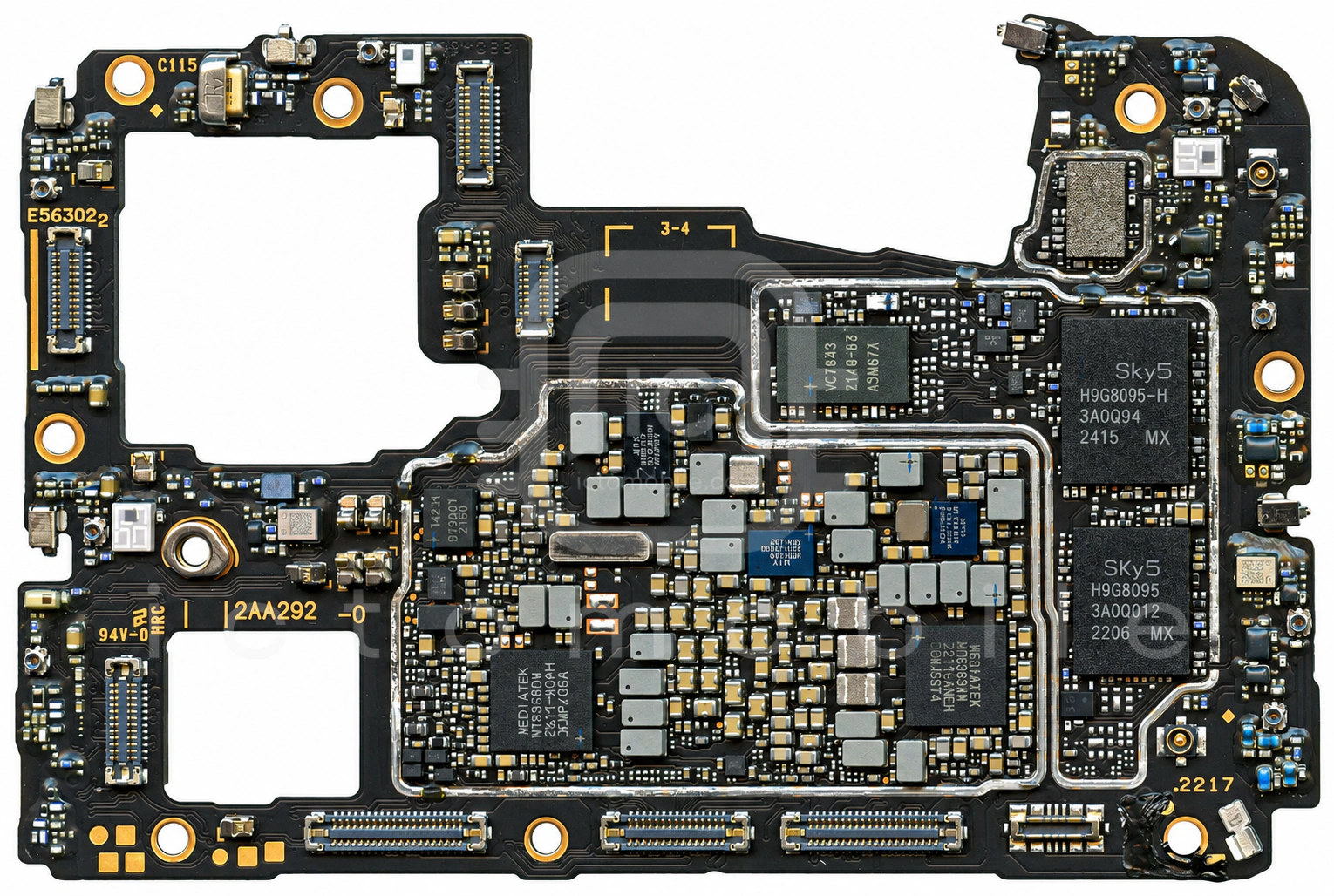

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←

۲MT6685LPبافر کلاکMediatek←

۳TFA9873EUKآمپلی فایر صوتGoodix←

۴DA9180تغذیه (PMU)Dialog←

۵Marisilicon Xپردازشگر تصویر دوربین (ISP)OPPO←

۶K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←

۷Dimensity 8100 MT6895ZCPU بخش Application و BasebandMediatek←

۸MP2762AشارژMonolithic Power System←

۹MAX77932BEWOتغذیه (PMU)Maxim←

۱۰MT6375SPتغذیه (PMU)Mediatek←

۱۱MT6308HPEPT (Envelope Power Tracker)Mediatek←

۱۲KLUEG4RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←

۱۳AW8697FCRدرایور ویبراتورAwinic←

۱۴TFA9873EUKآمپلی فایر صوتGoodix←

۱۵SN110TB2VNFCNXP Semiconductors←

۱۶MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۷SGM3838تغذیه صفحه نمایشSG Micro←

۱۸MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۹HFQRXRKJB-512سوئیچ آنتن DiversityMurata←

۲۰FAN53870UC00Xتغذیه دوربینON Semiconductor←

۲۱FSA4480UCXدرایور USB Type-CON Semiconductor←

۲۲LTVS20H20T5Gدیود محافظ ولتاژ TVSLRC←

۲۳AW32905FCRمحافظ اضافه ولتاژAwinic←

۲۴PMPB13XNEترانزیستور MosfetNexperia←

۲۵LNB8303DT0AGترانزیستور MosfetLRC←

۲۶LNB8303DT0AGترانزیستور MosfetLRC←

۲۷LTVS20H9.0T5Gدیود محافظ ولتاژ TVSLRC←

۲۸PMPB15XPترانزیستور MosfetNexperia←

۲۹HFQRX2XJB-477سوئیچ آنتن DiversityMurata←

۳۰SY6610شارژSilergy←

۳۱SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳۲VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۳۳SKY58091-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳۴MT6363AWتغذیه (PMU)Mediatek←

۳۵MT6308HPEPT (Envelope Power Tracker)Mediatek←

۳۶MT6319APتغذیه (PMU)Mediatek←

۳۷MT6319IPتغذیه (PMU)Mediatek←

۳۸MT6368DWتغذیه (PMU)Mediatek←

۳۹ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۴۰SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۴۱MT6691ZNPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
