نقشه برد Oppo K10 Pro (AA346)

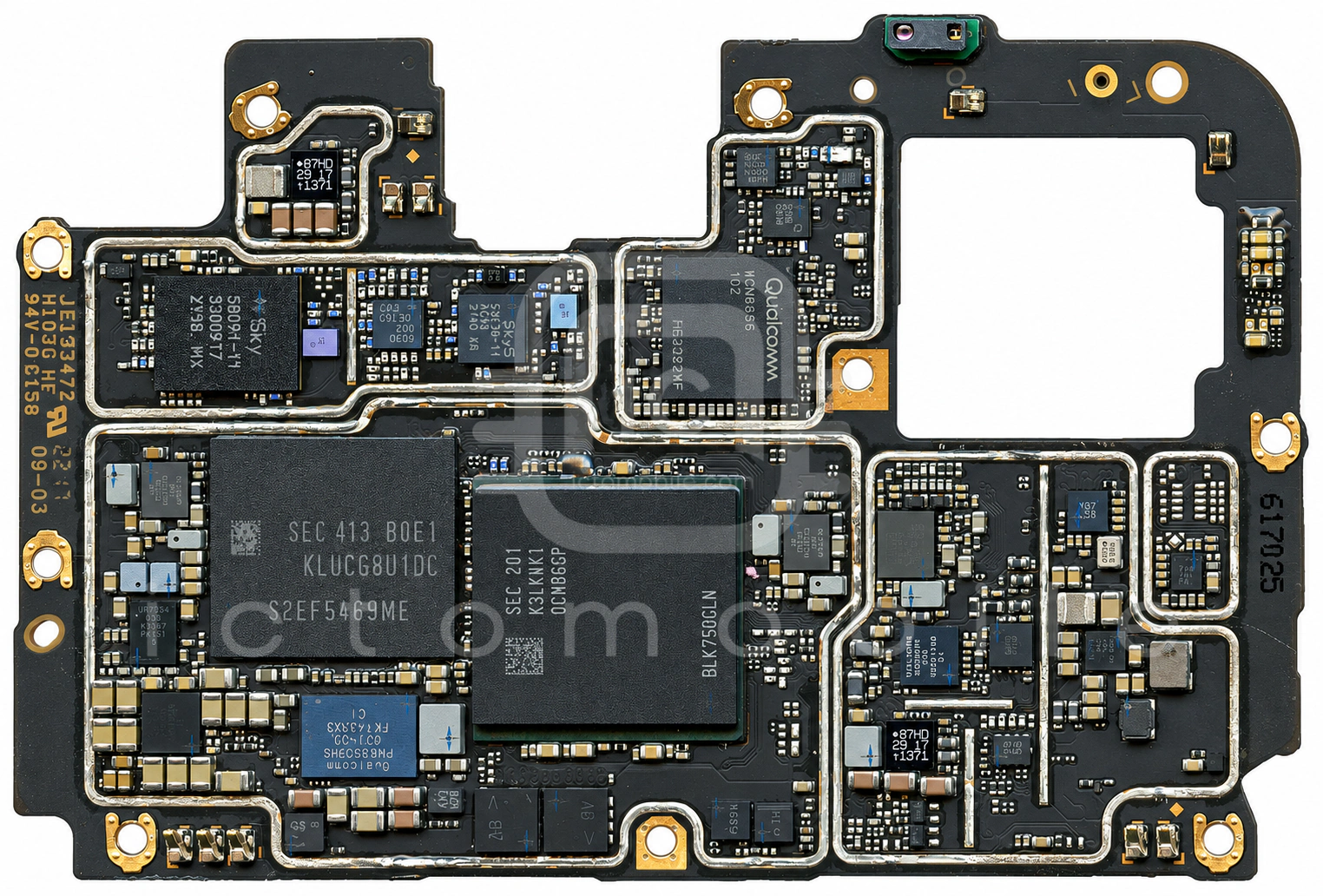

روی برد

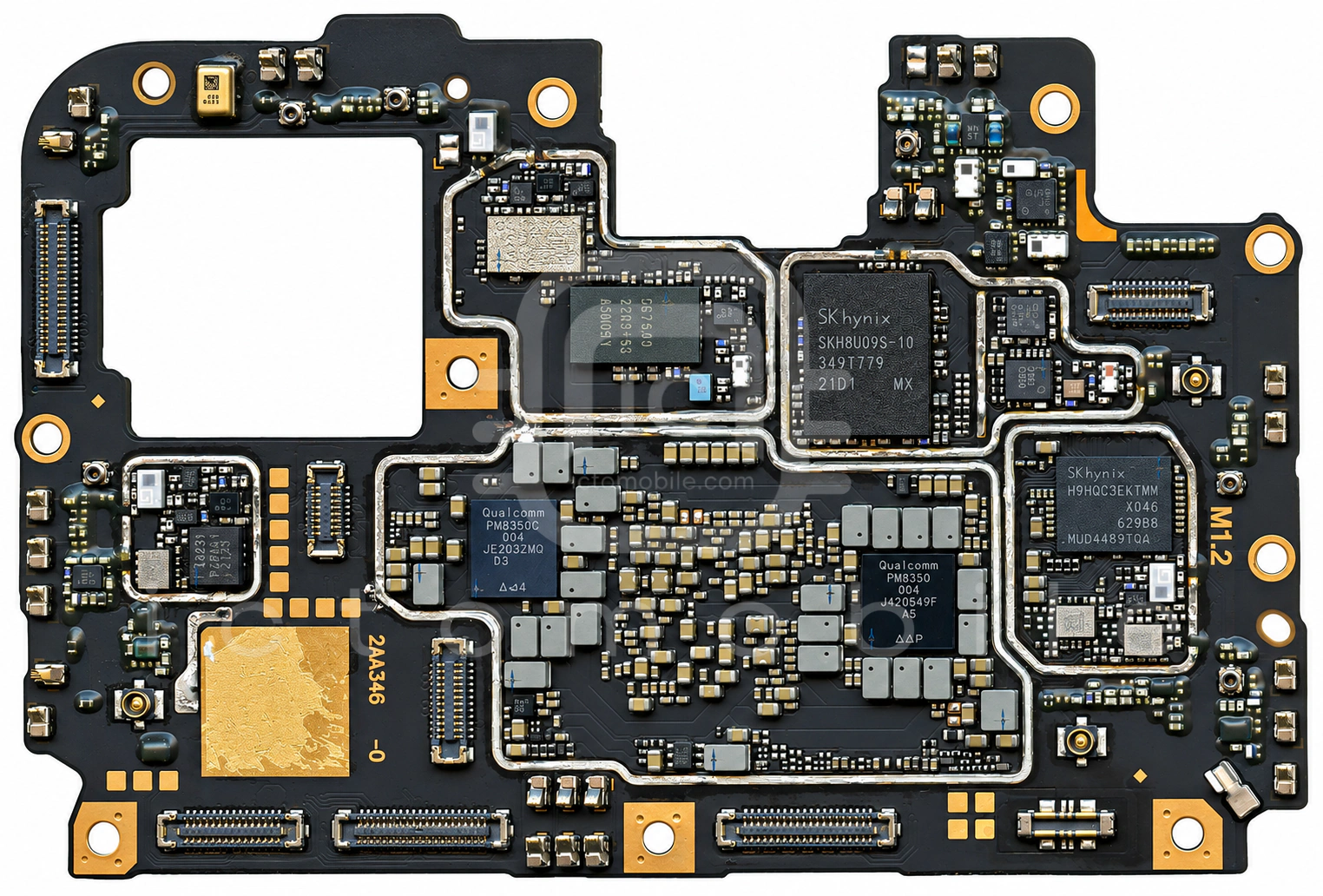

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲SM3010Aتغذیه صفحه نمایشSilicon Mitus←

۳WCD9385Codec صوتQUALCOMM Incorporated←

۴SN100TNFCNXP Semiconductors←

۵QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۶TFA9874Dآمپلی فایر صوتGoodix←

۷PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←

۸K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←

۹Snapdragon 888 5G SM8350CPU بخش Application و BasebandQUALCOMM Incorporated←

۱۰KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←

۱۱SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۱۳SKY58091-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۴TFA9874Dآمپلی فایر صوتGoodix←

۱۵QET5100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←

۱۷SMB1399شارژQUALCOMM Incorporated←

۱۸PMK8450بافر کلاکQUALCOMM Incorporated←

۱۹FSA4480UCXدرایور USB Type-CON Semiconductor←

۲۰LTVS20H20T5Gدیود محافظ ولتاژ TVSLRC←

۲۱LN3406DT2AGترانزیستور MosfetLRC←

۲۲LNB8303DT0AGترانزیستور MosfetLRC←

۲۳LNB8303DT0AGترانزیستور MosfetLRC←

۲۴AW32905FCRمحافظ اضافه ولتاژAwinic←

۲۵LTVS20H9.0T5Gدیود محافظ ولتاژ TVSLRC←

۲۶PM8010تغذیه دوربینQUALCOMM Incorporated←

۲۷SKY58095-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۲۹PM8350تغذیه (PMU)QUALCOMM Incorporated←

۳۰PM8350Cتغذیه (PMU)QUALCOMM Incorporated←

۳۱VC7643-63پاور آمپلی فایر 3G و 4G و 5GVANCHIP←

۳۲QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۳۳ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۳۴QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←

۳۵QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۶QDM5677سوئیچ آنتن DiversityQUALCOMM Incorporated←

۳۷MP1601GTFکانورتر ولتاژ (DC/DC Voltage Converter)Monolithic Power System←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
