برد شیائومی Redmi Note 10 Pro (35100K6M0A)

35100K6M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

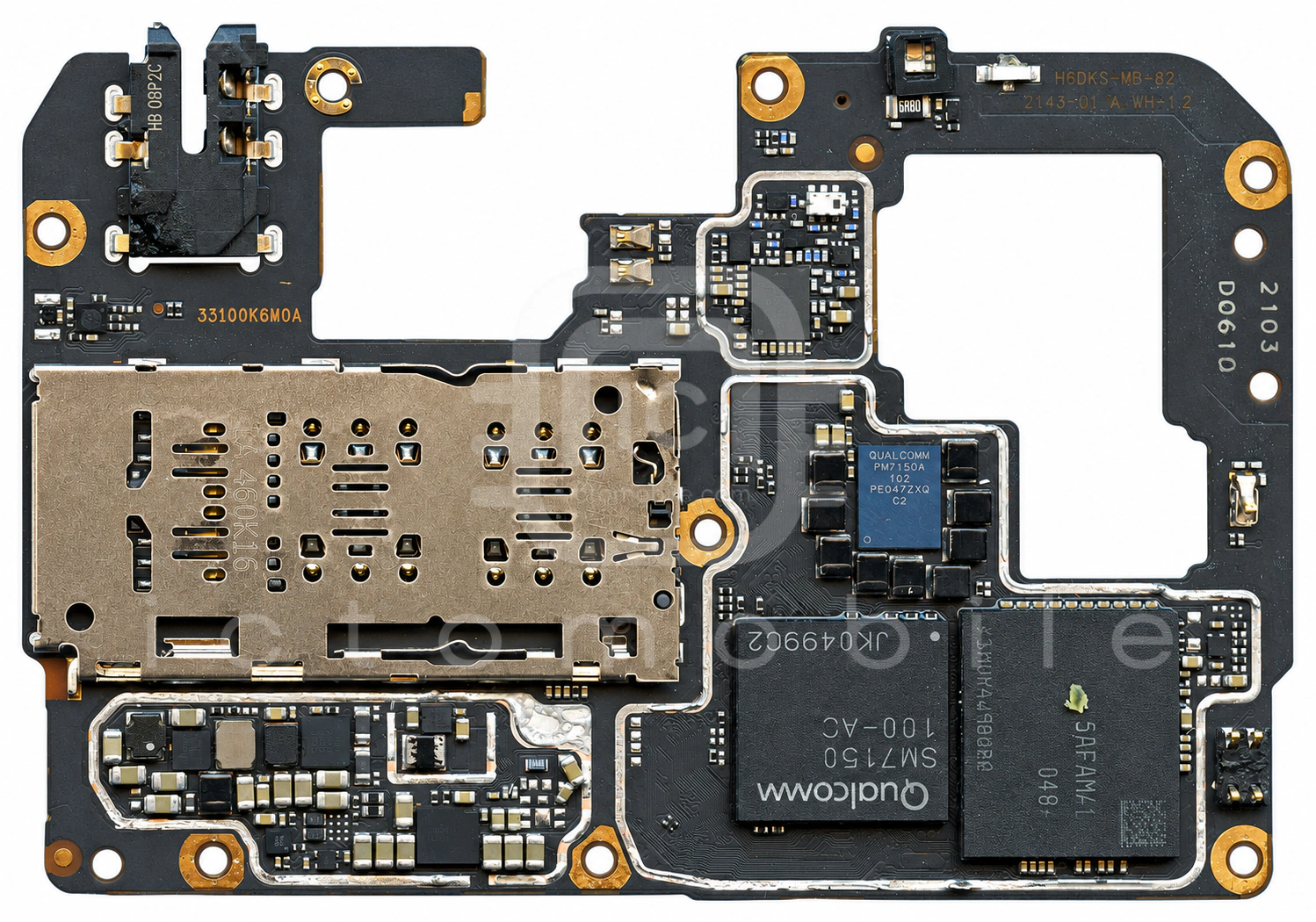

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

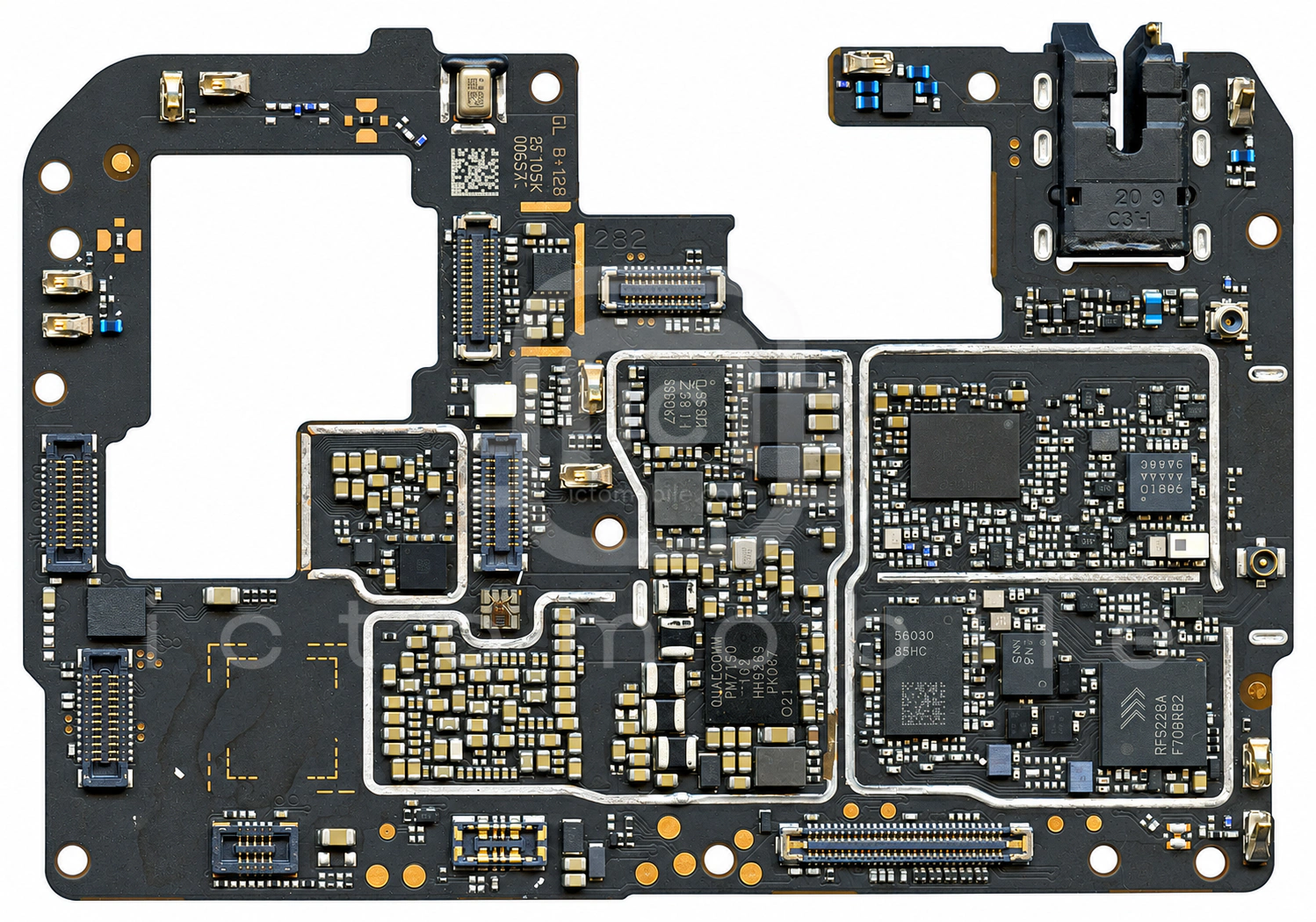

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۳WL2866Dتغذیه دوربینOmniVision←
۴LSM6DS3سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵AW8624CSRدرایور ویبراتورAwinic←
۶AW35646CSRسوئیچ آنالوگAwinic←
۷DMT35M4LFDFترانزیستور MosfetDIODES←
۸PN553A1EV-C102YNFCNXP Semiconductors←
۹QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۰WCN3980بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۱SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۲PM7150تغذیه (PMU)QUALCOMM Incorporated←
۱۳H9HQ15AFAMADAR-KEMحافظه uMCP (هارد)Skhynix←
۱۴Snapdragon 732G SM7150-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵AW88263Sآمپلی فایر صوتAwinic←
۱۶SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۷AW88263Sآمپلی فایر صوتAwinic←
۱۸WCD9375Codec صوتQUALCOMM Incorporated←
۱۹BQ25968شارژTexas Instruments←
۲۰PM7150Aتغذیه (PMU)QUALCOMM Incorporated←
۲۱MXD98B1DBسوئیچ آنتن DiversityMAXSCEND←
