برد شیائومی Mi 12X (3510L3AM0A)

3510L3AM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

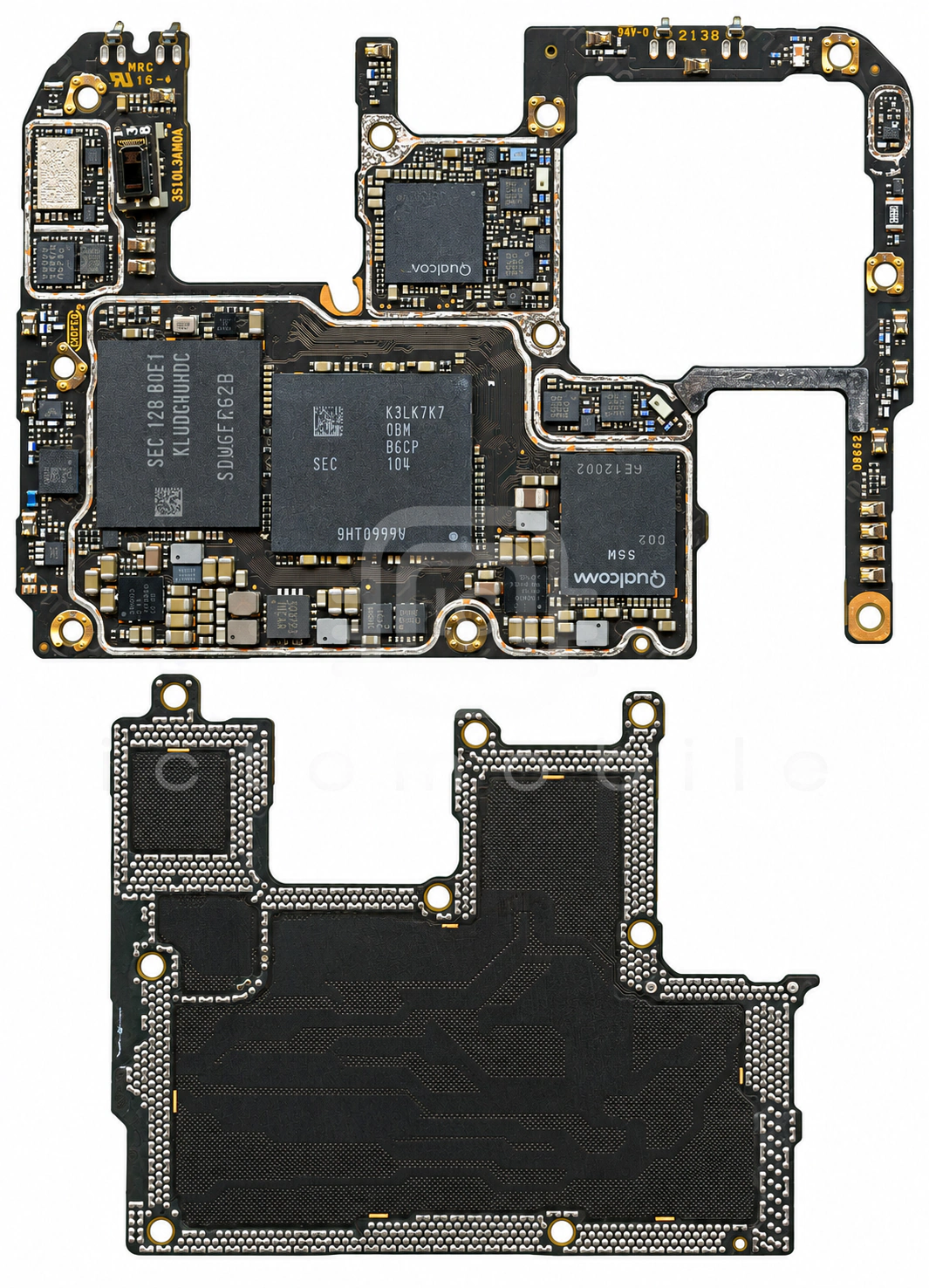

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

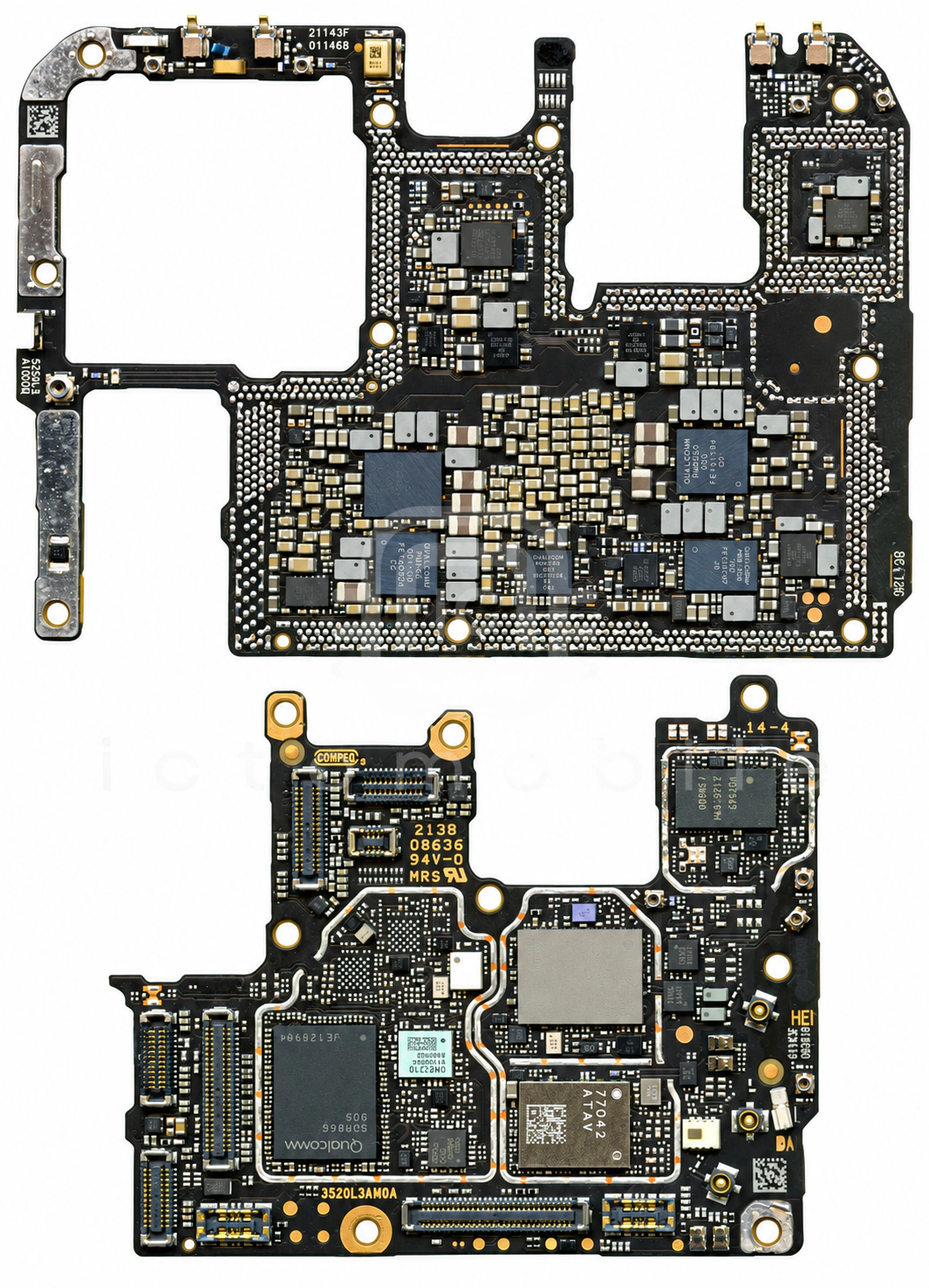

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۳ موقعیت از ۵۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13124Cسوئیچ آنتنQORVO←
۲PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳WL2834CAرگولاتور ولتاژ LDOOmniVision←
۴Snapdragon 870 5G SM8250-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۵MXD8539Hسوئیچ آنتنMAXSCEND←
۶QM13344TR13سوئیچ SPSTQORVO←
۷WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۸LN8000شارژLion Semiconductor←
۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۱PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۲QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۳DIO4480درایور USB Type-CDIOO Microcircuits←
۱۴PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۵QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۶SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۷WCD9380Codec صوتQUALCOMM Incorporated←
۱۸MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۱۹PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۲۰MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۲۱AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۳PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۲۴AW8697FCRدرایور ویبراتورAwinic←
۲۵SN110TUK1NFCNXP Semiconductors←
۲۶VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۷EMR13N03Mترانزیستور MosfetDIODES←
۲۸SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۹WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۰KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۳۱WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۲NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۳NT50372Sتغذیه صفحه نمایشNovaTek←
۳۴QM12114سوئیچ SP4TQORVO←
۳۵PNM6N30V20MFترانزیستور MosfetPrisemi←
۳۶AW15045FDRآمپلی فایر GPSAwinic←
۳۷QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۸LN8000شارژLion Semiconductor←
۳۹QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۱QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۴۲K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۴۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۴MXD8539Hسوئیچ آنتنMAXSCEND←
۴۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۶PMDXB600UNEترانزیستور MosfetNexperia←
۴۷SGM2038-1.1رگولاتور ولتاژ LDOSG Micro←
۴۸NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۴۹CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۰PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۵۱PMK8002بافر کلاکQUALCOMM Incorporated←
۵۲MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۵۳WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
