برد شیائومی Mi 12 Pro (35100L2M0A)

35100L2M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

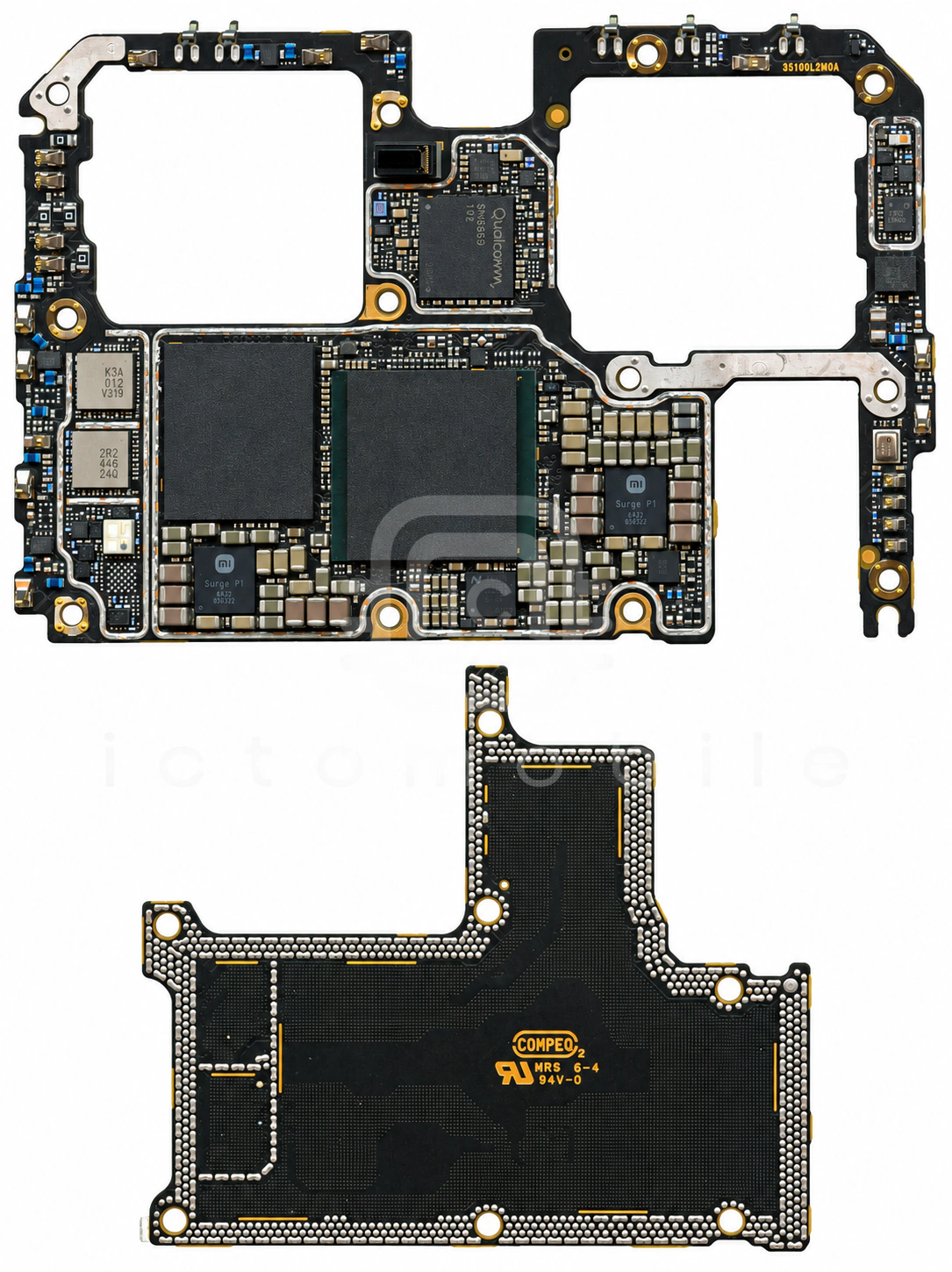

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

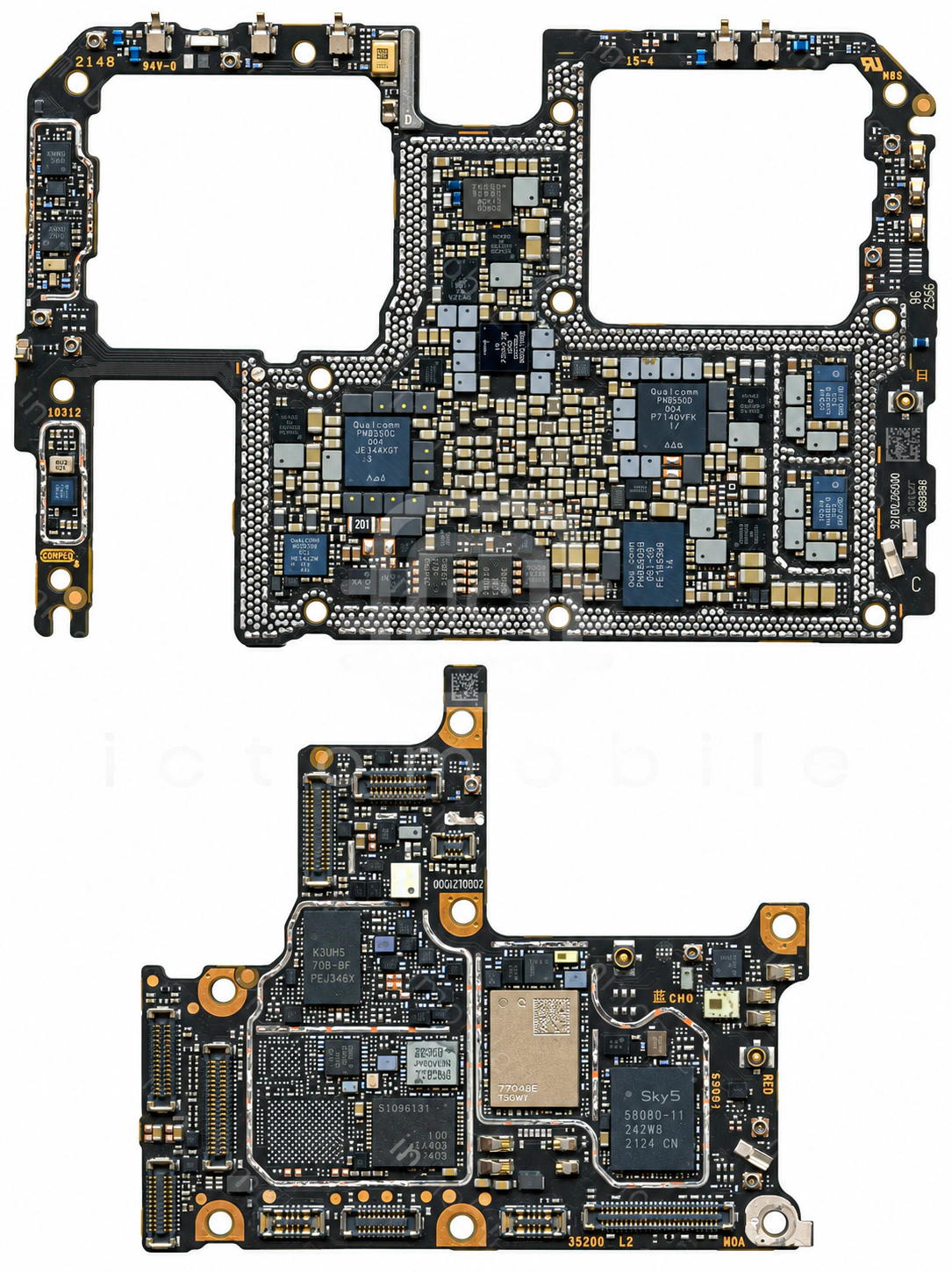

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۶ موقعیت از ۶۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PSMN2R4-30MLDترانزیستور MosfetNexperia←
۲MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۳DMT35M4LFDFترانزیستور MosfetDIODES←
۴Surge P1شارژXiaomi←
۵FPF2595UCXمحافظ اضافه ولتاژON Semiconductor←
۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۷SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۸CS35L41Bآمپلی فایر صوتCirrus Logic←
۹Snapdragon 8 Gen 1 5G SM8450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۰QM13344TR13سوئیچ SPSTQORVO←
۱۱ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۴VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۵QPM6677ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۶NCP163AMX180TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۷SAFFB881MAN0F0Aفیلتر RFMurata←
۱۸NU1652WYYBشارژ بی سیمNuVolta Technologies←
۱۹HN8T05BZGKX015حافظه UFS (هارد)Skhynix←
۲۰QM13124Cسوئیچ آنتنQORVO←
۲۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۲DMT35M4LFDFترانزیستور MosfetDIODES←
۲۳AW15045FDRآمپلی فایر GPSAwinic←
۲۴QM11033Aسوئیچ SP3TQORVO←
۲۵MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۷QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۸SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۹QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۰QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۱SAFFB942MAN0F0Aفیلتر RFMurata←
۳۲PSMN2R4-30MLDترانزیستور MosfetNexperia←
۳۳NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۴PMDXB600UNEترانزیستور MosfetNexperia←
۳۵QM13124Cسوئیچ آنتنQORVO←
۳۶SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۳۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۳۸MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۳۹PM8350تغذیه (PMU)QUALCOMM Incorporated←
۴۰SN110TUK1NFCNXP Semiconductors←
۴۱K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۴۲QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۴۳KTC2110ECAA-TRکانورتر ولتاژ (DC/DC Voltage Converter)Kinetic Technologies←
۴۴SGM2038-1.1رگولاتور ولتاژ LDOSG Micro←
۴۵QM22545فیلتر مسیر آنتن بلوتوث و وای فای (wifi)QORVO←
۴۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۷PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۴۸WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۹QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۵۰ET9918Bمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵۱PMK8450بافر کلاکQUALCOMM Incorporated←
۵۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۵۳Surge P1شارژXiaomi←
۵۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۵۵PM8450تغذیه (PMU)QUALCOMM Incorporated←
۵۶NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۵۷QPM6679ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۵۸ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵۹PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۶۰FSA4480UCXدرایور USB Type-CON Semiconductor←
۶۱WCD9380Codec صوتQUALCOMM Incorporated←
۶۲QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۶۳ES30P4N3HXدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۶۴QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۶۵QM11033Aسوئیچ SP3TQORVO←
۶۶AK09919Cسنسور مغناطیسی قطب نما (Compass)AKM←
