برد شیائومی Redmi Note 12T Pro (3510L16M0A)

3510L16M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

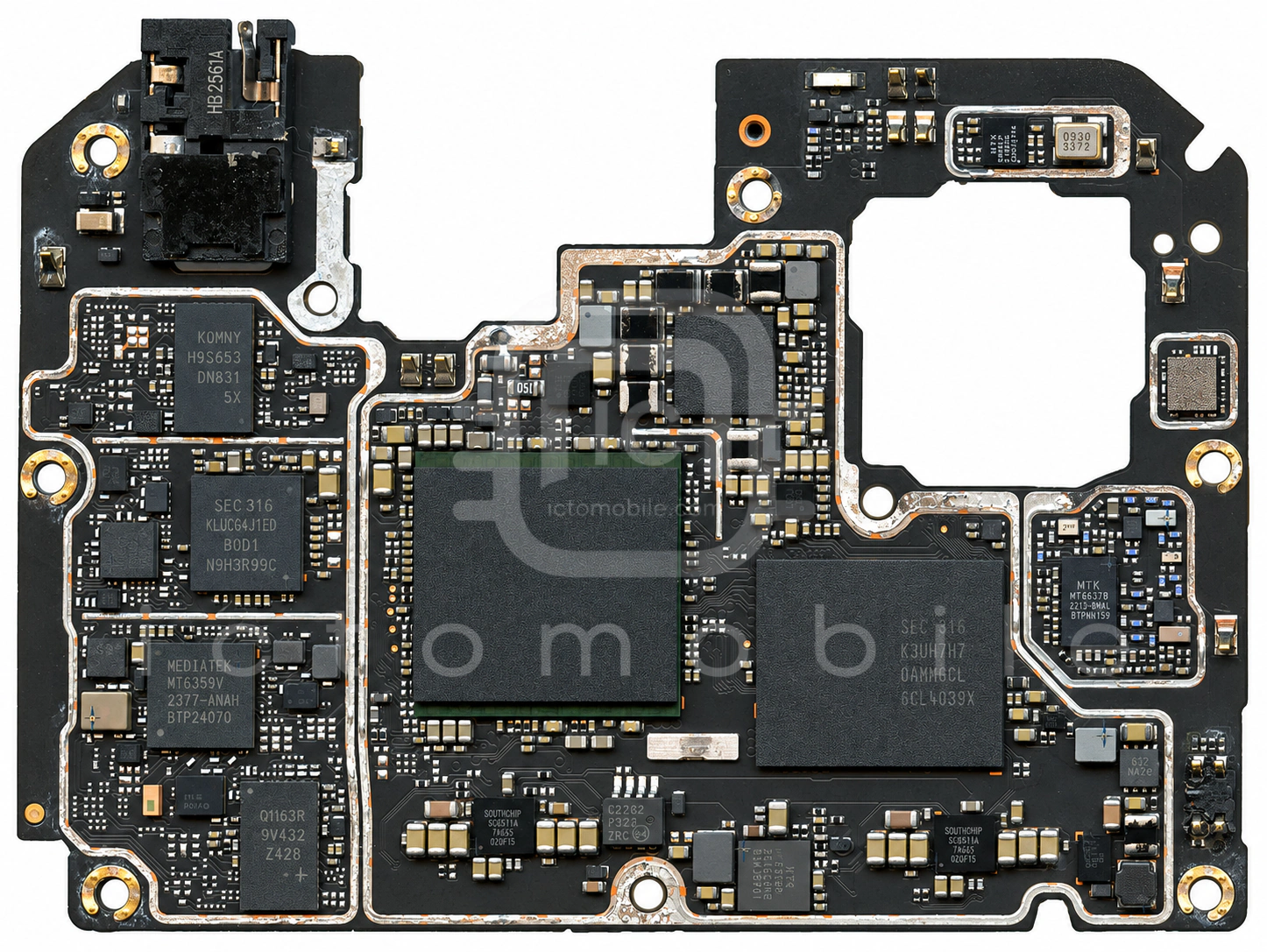

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

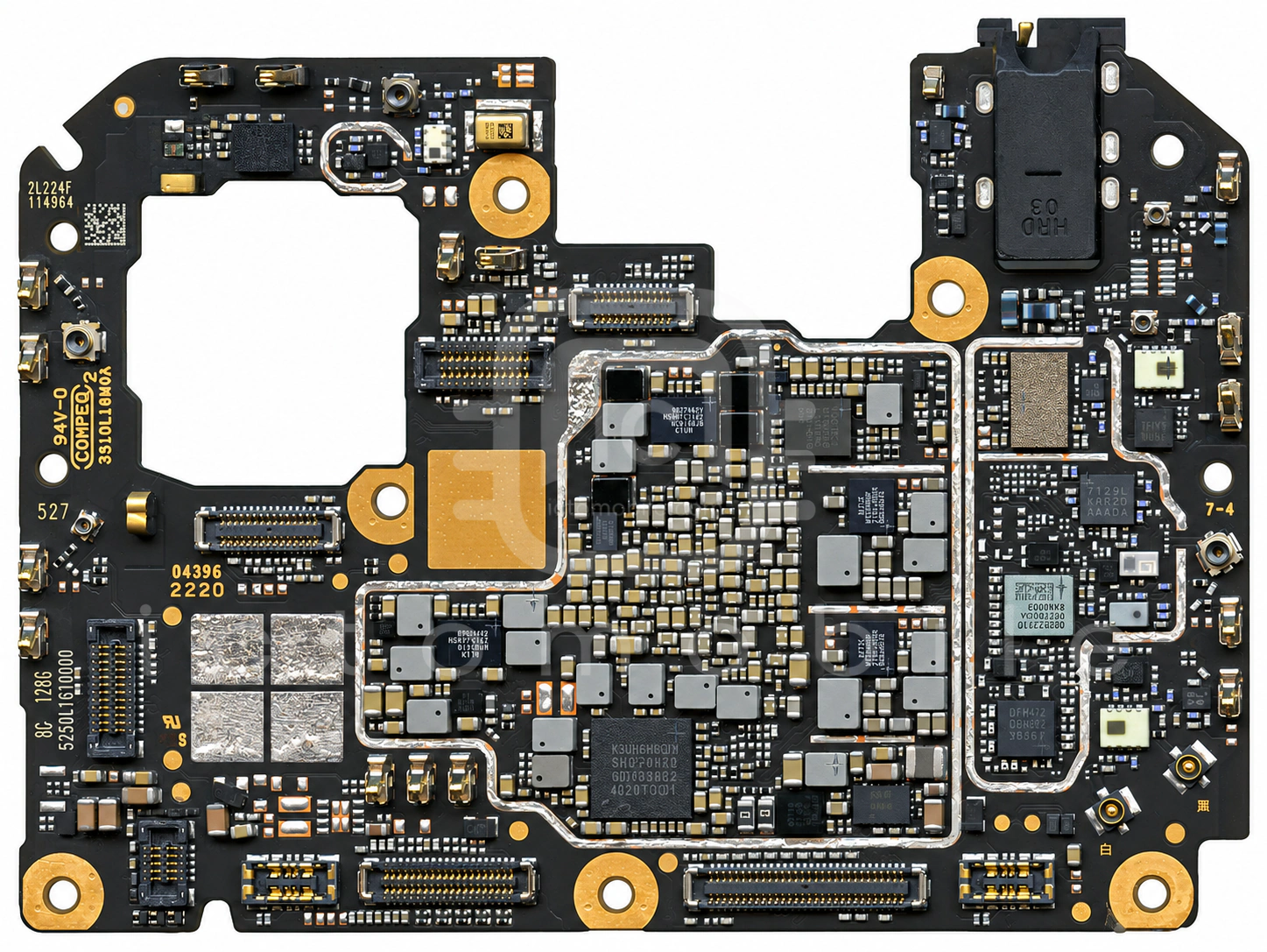

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM11133سوئیچ SP3TQORVO←
۲SC8551AشارژSOUTHCHIP←
۳AW86927FCRدرایور ویبراتورAwinic←
۴MT6319APتغذیه (PMU)Mediatek←
۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۶MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۷MXD8539Hسوئیچ آنتنMAXSCEND←
۸VC7643-63Lپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۹MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۰MT6685LPبافر کلاکMediatek←
۱۱MT6368DWتغذیه (PMU)Mediatek←
۱۲VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۳SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۱۴QM13346سوئیچ SP4TQORVO←
۱۵FAN53870UC00Xتغذیه دوربینON Semiconductor←
۱۶VC7920-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۸SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۹SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۲۰WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۱MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۲SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۳KLUDG4UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۴HL7593WAکانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۲۵TFA9873EUKآمپلی فایر صوتGoodix←
۲۶MT6375Pتغذیه (PMU)Mediatek←
۲۷Dimensity 8100 MT6895ZCPU بخش Application و BasebandMediatek←
۲۸MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۲۹MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۰KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۳۱TFA9873EUKآمپلی فایر صوتGoodix←
۳۲PSMN4R2-30MLDترانزیستور MosfetNexperia←
۳۳K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۳۴MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۵SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۶SC8551AشارژSOUTHCHIP←
۳۷MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۸SN110TUK1NFCNXP Semiconductors←
۳۹MT6360AWتغذیه (PMU)Mediatek←
۴۰QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۱KTZ8863AEJAAدرایور بک لایت LCDKinetic Technologies←
۴۲MT6319IPتغذیه (PMU)Mediatek←
