برد شیائومی Poco F4 (351L11RM0A)

351L11RM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

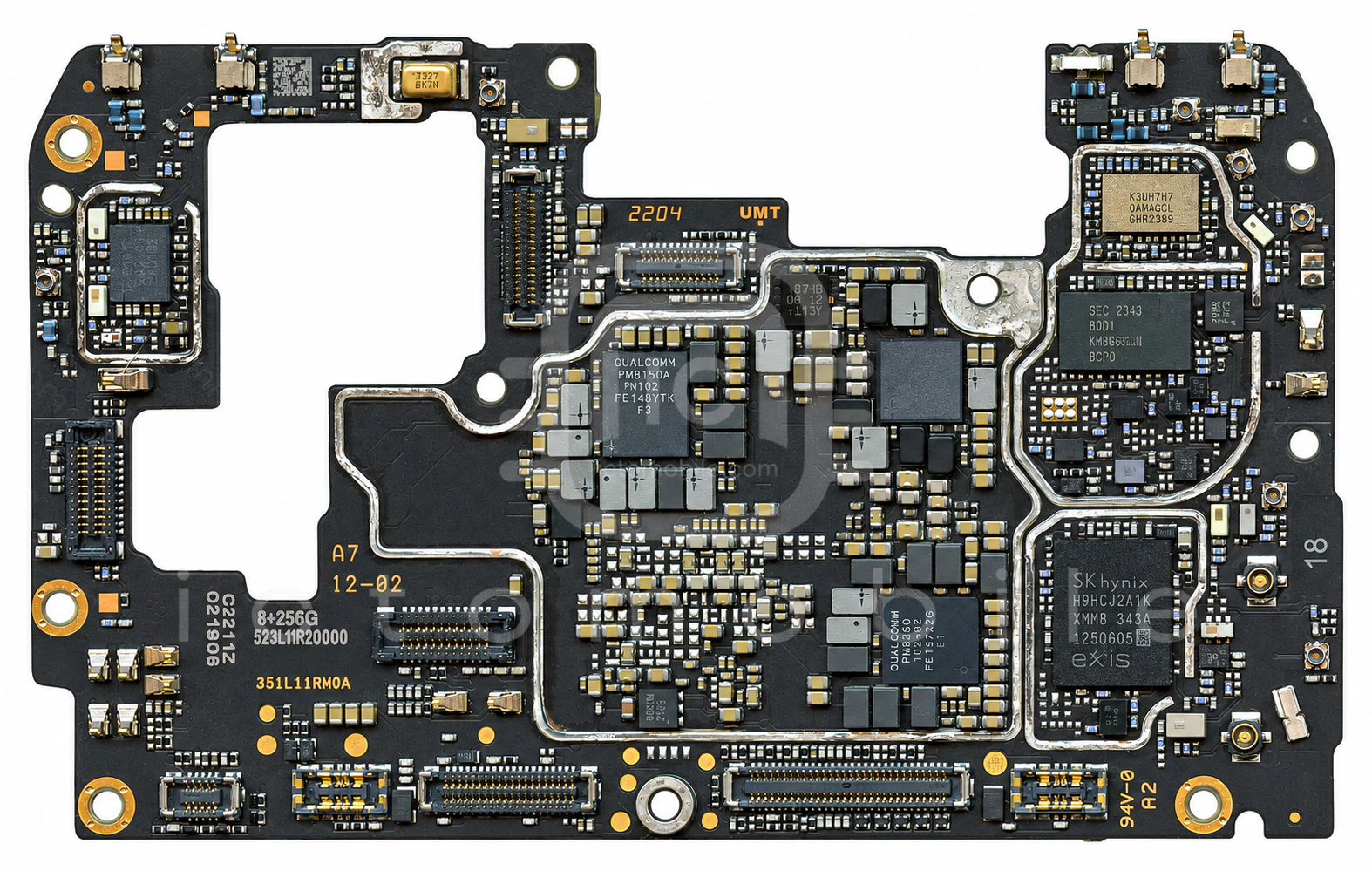

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMK8450بافر کلاکQUALCOMM Incorporated←
۲TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۳TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۴SN110TUK1NFCNXP Semiconductors←
۵K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۶PM8250تغذیه (PMU)QUALCOMM Incorporated←
۷PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۸SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۰WLAN8101Hماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۱۱PNM6N30V20MFترانزیستور MosfetPrisemi←
۱۲Snapdragon 870 5G SM8250-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۳QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۴LN8000شارژLion Semiconductor←
۱۵PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۶SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۷LN8000شارژLion Semiconductor←
۱۸SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۹WLAN8101Cماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)NXP Semiconductors←
۲۰WCD9380Codec صوتQUALCOMM Incorporated←
۲۱PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۲۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۳SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۴VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۵HN8T15BZGKX016حافظه UFS (هارد)Skhynix←
۲۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
