برد شیائومی Redmi Note 11T 5G (521K16A36)

521K16A36

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

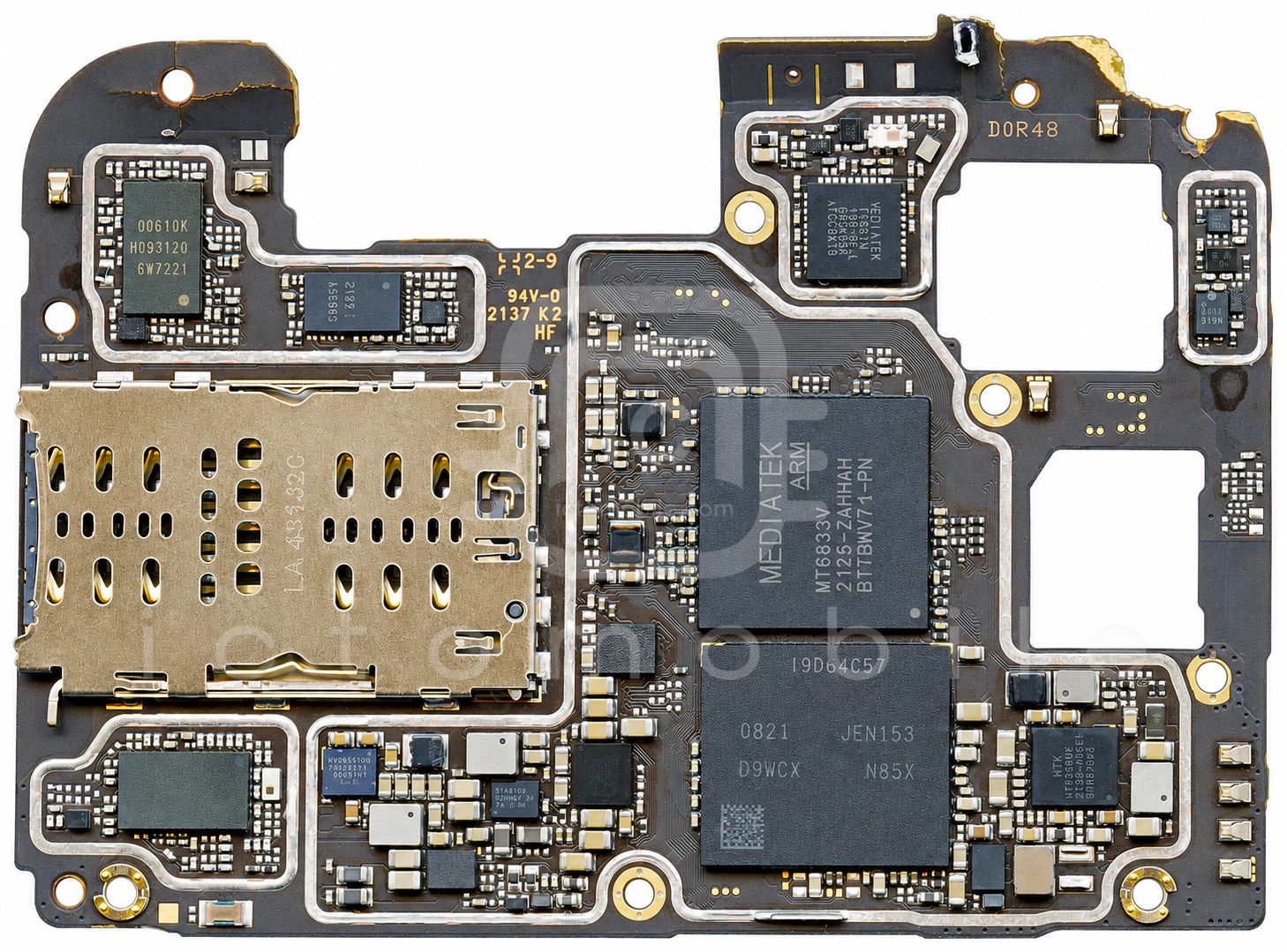

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

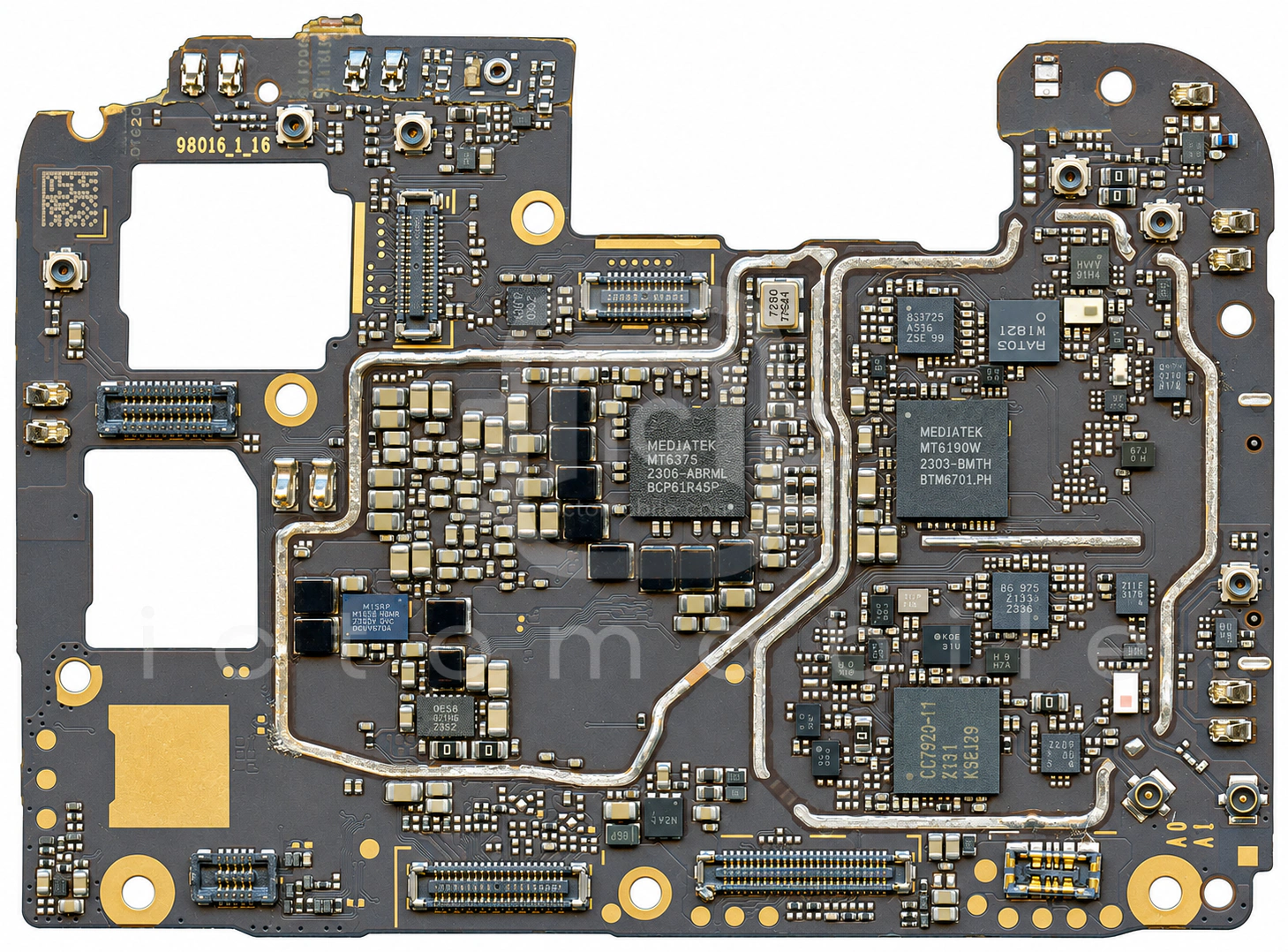

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2866Dتغذیه دوربینOmniVision←
۲SFMRAT0L001سوئیچ آنتن DiversityWISOL←
۳MT6365VPWتغذیه (PMU)Mediatek←
۴MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۵MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۶MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۷QM11033Aسوئیچ SP3TQORVO←
۸KTZ8863AEJAAدرایور بک لایت LCDKinetic Technologies←
۹SAFFB1G56KB0F0AR15فیلتر مسیر GPSنامعلوم←
۱۰VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۱MXD8548JKCتیونر آنتن RFMAXSCEND←
۱۲VC7920-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۳WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۴SIA8152آمپلی فایر صوتVishay Siliconix←
۱۵MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۶SIA8109آمپلی فایر صوتVishay Siliconix←
۱۷VC7530پاور آمپلی فایر 5GVANCHIP←
۱۸MXD8539Hسوئیچ آنتنMAXSCEND←
۱۹VC3725آمپلی فایر کم نویز (LNA)VANCHIP←
۲۰H9HQ15AFAMBDAR-KEMحافظه uMCP (هارد)Skhynix←
۲۱VC3727-11سوئیچ آنتن DiversityVANCHIP←
۲۲MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۳VC7643-63Mپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۴VC3725آمپلی فایر کم نویز (LNA)VANCHIP←
۲۵MT6360UPتغذیه و شارژMediatek←
۲۶AW8697FCRدرایور ویبراتورAwinic←
۲۷Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۲۸MT6315NPتغذیه (PMU)Mediatek←
۲۹PNM6N30V20MFترانزیستور MosfetPrisemi←
۳۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۱VC3727-11سوئیچ آنتن DiversityVANCHIP←
۳۲VC3727-11سوئیچ آنتن DiversityVANCHIP←
۳۳SC8551AشارژSOUTHCHIP←
