برد شیائومی Redmi K50 Pro (3510L11M0A)

3510L11M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

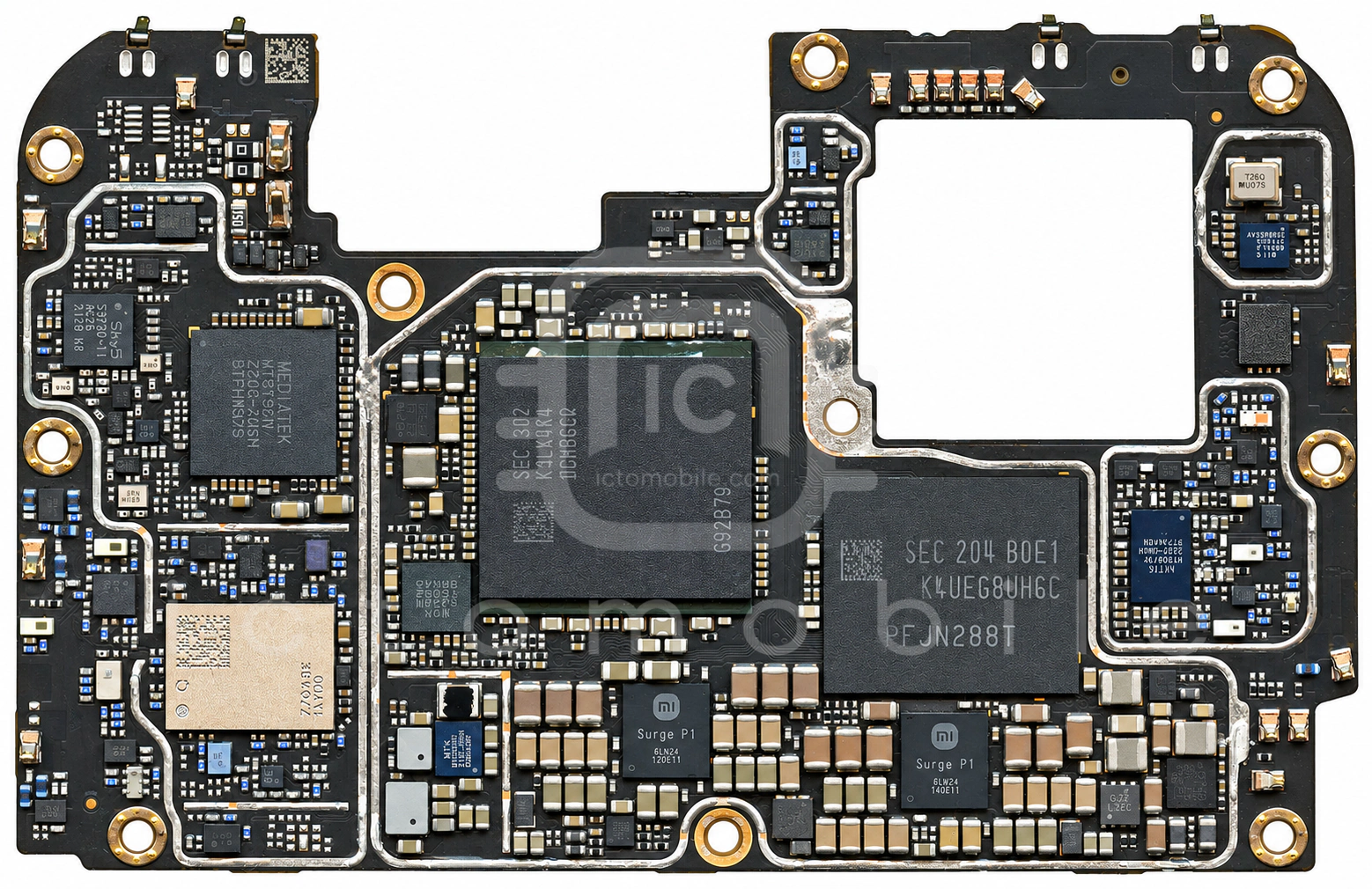

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

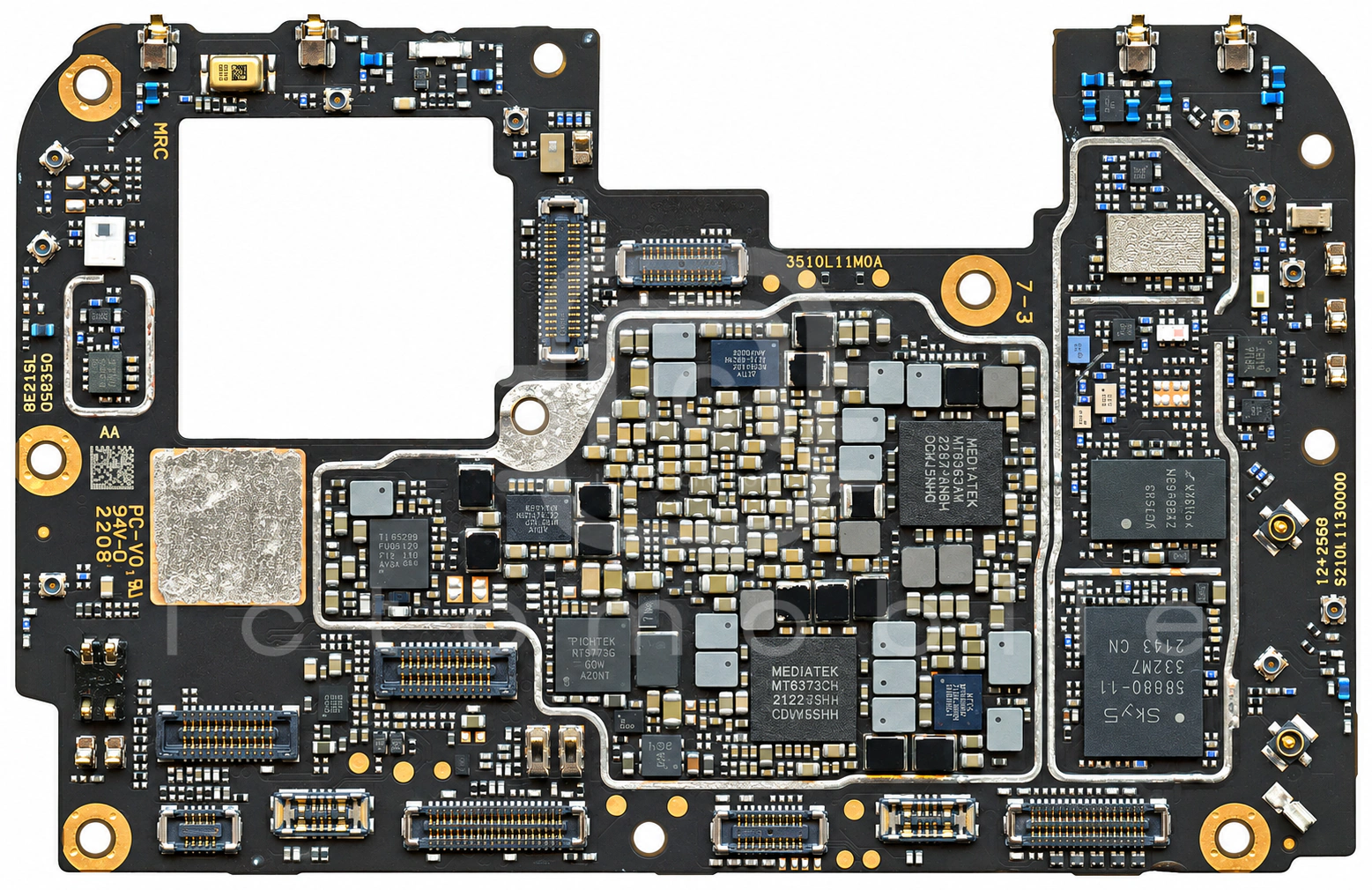

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM13124Cسوئیچ آنتنQORVO←
۲WL2868Cتغذیه دوربینWILLSEMI←
۳MT6308HPردیاب پوش توان (EPT)Mediatek←
۴MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۵MT6375Pتغذیه (PMU)Mediatek←
۶QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷Surge P1شارژXiaomi←
۸MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۹TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۱۰MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۱K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۱۲QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۳SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۵MT6308HPردیاب پوش توان (EPT)Mediatek←
۱۶MT6315GPتغذیه (PMU)Mediatek←
۱۷MT6319APتغذیه (PMU)Mediatek←
۱۸ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۹PNM6N30V20MFترانزیستور MosfetPrisemi←
۲۰MT6373CWتغذیه (PMU)Mediatek←
۲۱KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۲PNM6N30V20MFترانزیستور MosfetPrisemi←
۲۳MXD8539Hسوئیچ آنتنMAXSCEND←
۲۴MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۵Dimensity 9000 MT6983CPU بخش Application و BasebandMediatek←
۲۶QM12114سوئیچ SP4TQORVO←
۲۷MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۲۸MT6338WCodec صوتMediatek←
۲۹MT6685LPبافر کلاکMediatek←
۳۰SN110TUK1NFCNXP Semiconductors←
۳۱Surge P1شارژXiaomi←
۳۲KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۳۳XMUSB350درایور USBنامعلوم←
۳۴TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۳۵VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۳۶MT6363AWتغذیه (PMU)Mediatek←
۳۷SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۳۸SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
