برد شیائومی Redmi K50 E Sports (3510L10MOA)

3510L10MOA

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

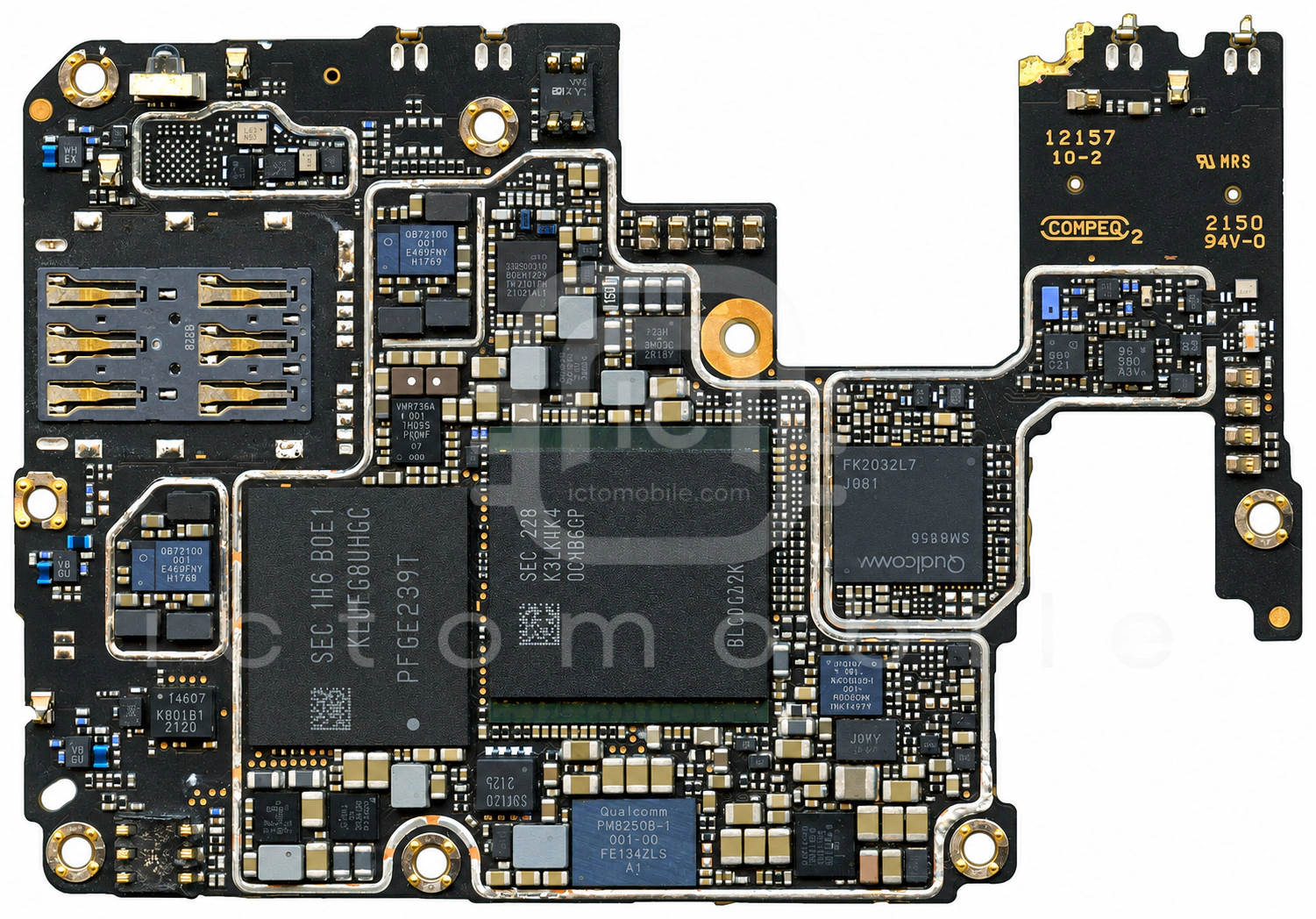

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

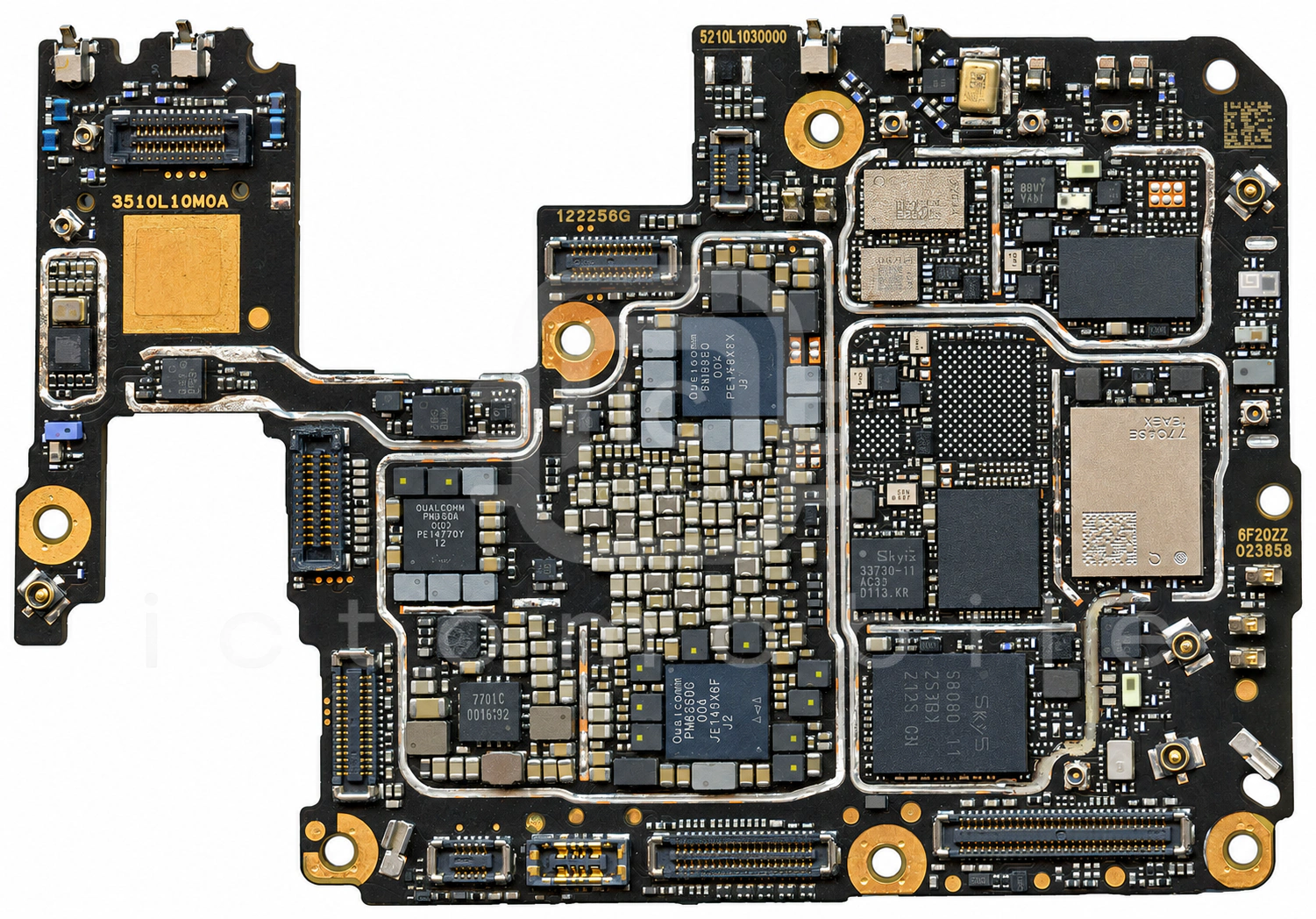

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
۳SGM3836Aتغذیه صفحه نمایشSG Micro←
۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۵QM13124Cسوئیچ آنتنQORVO←
۶ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۷MXD8539Hسوئیچ آنتنMAXSCEND←
۸PMK8450بافر کلاکQUALCOMM Incorporated←
۹VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۰QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۲PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۴WL2866Dتغذیه دوربینOmniVision←
۱۵QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۶QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۷PM8350تغذیه (PMU)QUALCOMM Incorporated←
۱۸AW86927FCRدرایور ویبراتورAwinic←
۱۹SKY53730-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۰CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۱SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۲WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۲۳PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۲۴PSM8PN30V120ترانزیستور MosfetPrisemi←
۲۵QM11033Aسوئیچ SP3TQORVO←
۲۶QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۷CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۸NCP163AMX280TBGرگولاتور ولتاژ LDOON Semiconductor←
۲۹PM8350BHSتغذیه (PMU)QUALCOMM Incorporated←
۳۰PM8450تغذیه (PMU)QUALCOMM Incorporated←
۳۱WCD9380Codec صوتQUALCOMM Incorporated←
۳۲QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۳K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۳۴QPM6477پاور آمپلی فایر 5GQORVO←
۳۵QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۶KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۷WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۸NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
۳۹SN110TUK1NFCNXP Semiconductors←
۴۰QM42195ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۴۱SMB1399شارژQUALCOMM Incorporated←
