برد شیائومی Redmi K50 (351L11AMOA)

351L11AMOA

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

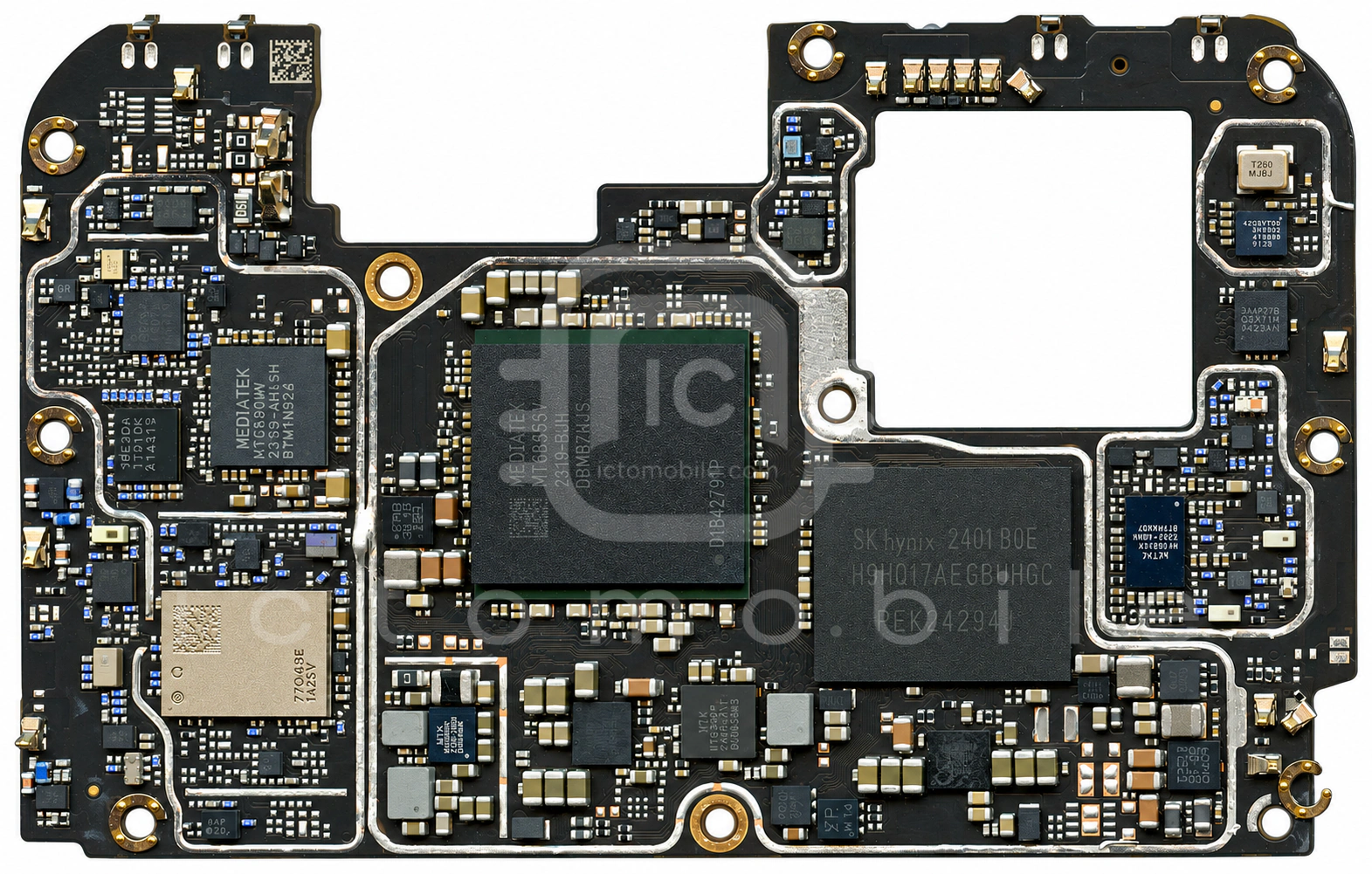

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

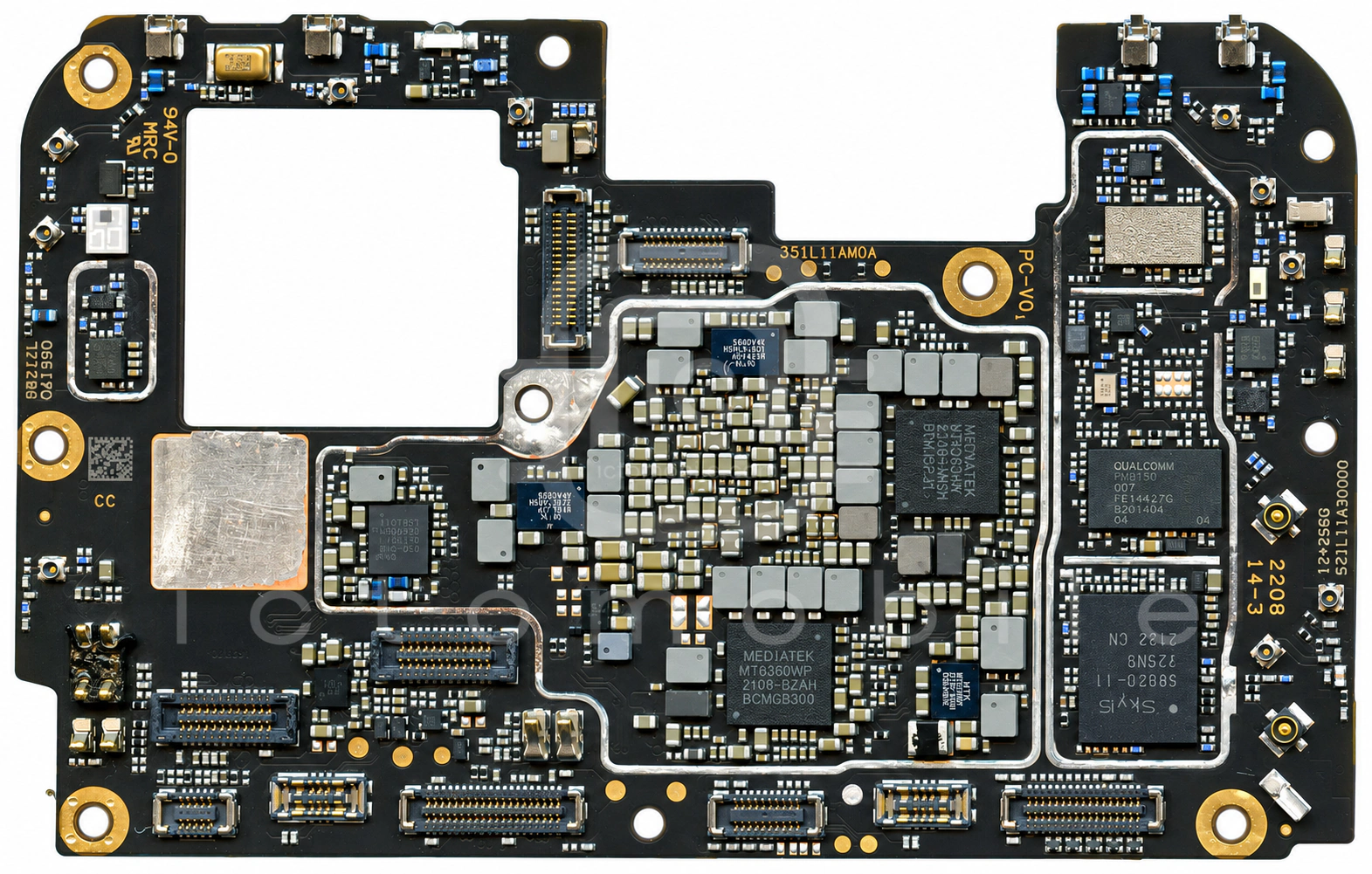

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6319IPتغذیه (PMU)Mediatek←
۲TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۳SC8551AشارژSOUTHCHIP←
۴WL2834CAرگولاتور ولتاژ LDOOmniVision←
۵WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۶FAN53870UC00Xتغذیه دوربینON Semiconductor←
۷MT6363AWتغذیه (PMU)Mediatek←
۸VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۹MXD98E2DAسوئیچ آنتن DiversityMAXSCEND←
۱۰KTD2687EURدرایور LED فلاش دوربینKinetic Technologies←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲QM12114سوئیچ SP4TQORVO←
۱۳MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۱۴QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۵MT6375Pتغذیه (PMU)Mediatek←
۱۶NCP163AMX290TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۷PNM6N30V20MFترانزیستور MosfetPrisemi←
۱۸MT6368DWتغذیه (PMU)Mediatek←
۱۹MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۲۰MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۲۱SC8551AشارژSOUTHCHIP←
۲۲MT6319APتغذیه (PMU)Mediatek←
۲۳MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۴K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۲۵MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۶MXD8539Hسوئیچ آنتنMAXSCEND←
۲۷SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۲۸PMPB16R5XNEترانزیستور MosfetNXP Semiconductors←
۲۹TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۳۰MT6691ZXPکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۳۱SGM2045-1.80XXDH4Gرگولاتور ولتاژ LDOSG Micro←
۳۲MT6685LPبافر کلاکMediatek←
۳۳KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۴SN110TUK1NFCNXP Semiconductors←
۳۵MXD9121UAسوئیچ آنتن DiversityMAXSCEND←
۳۶Dimensity 8100 MT6895ZCPU بخش Application و BasebandMediatek←
۳۷MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۹QM13124Cسوئیچ آنتنQORVO←
۴۰SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۴۱MT6308HPردیاب پوش توان (EPT)Mediatek←
