برد شیائومی Redmi Note 11 4G (K19S)

K19S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

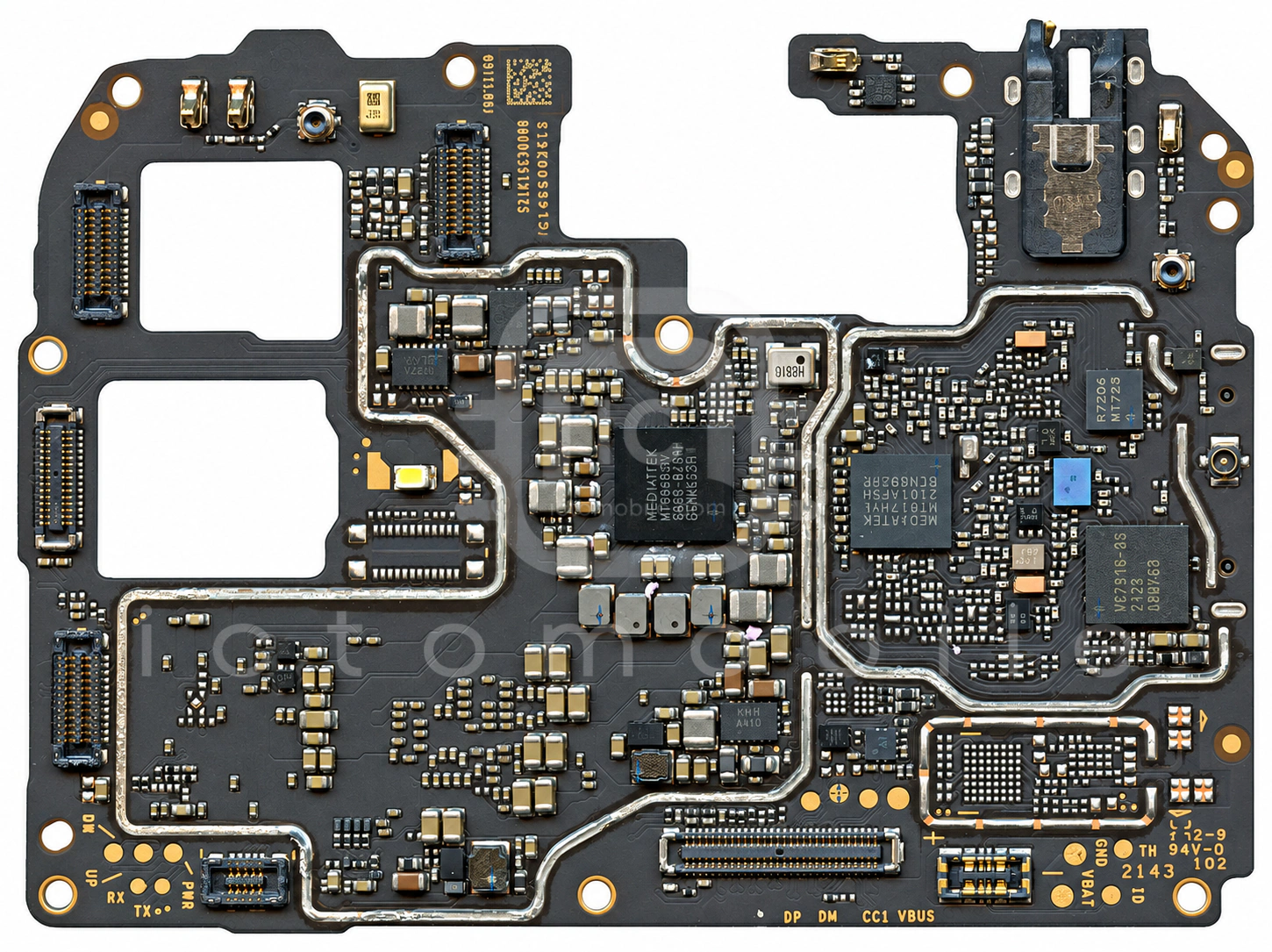

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

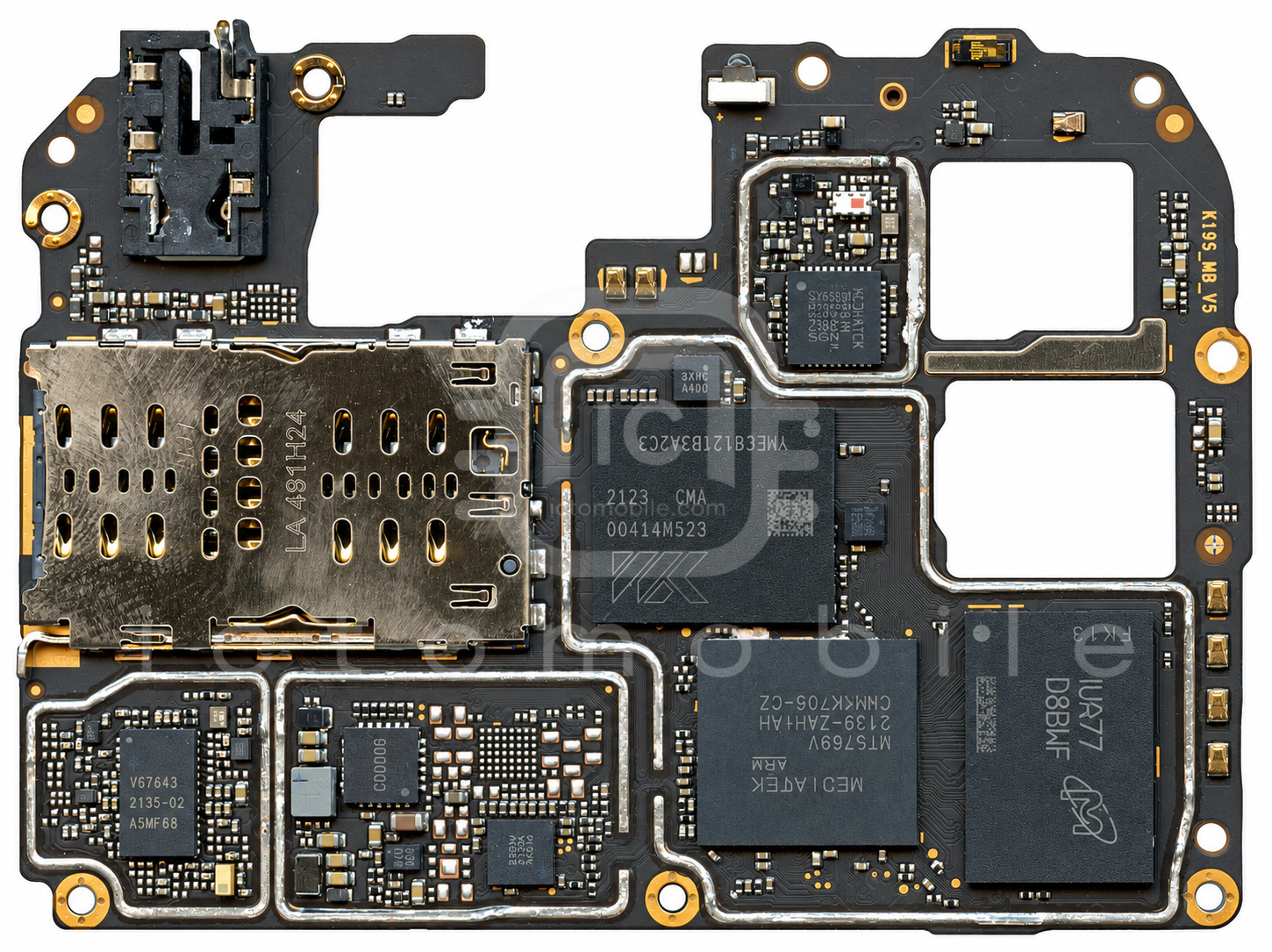

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲AW32905FCRمحافظ اضافه ولتاژAwinic←
۳SYV690QCCشارژSilergy←
۴OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۵MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۶MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۷KTU1001Aسوئیچ آنالوگKinetic Technologies←
۸AW87579FCRآمپلی فایر صوتAwinic←
۹AW87579FCRآمپلی فایر صوتAwinic←
۱۰LM3697YFQRدرایور بک لایت LCDTexas Instruments←
۱۱ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۲MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۱۳TP2012تریپلکسر (Triplexer)ACX←
۱۴MT53E1536M32DDNQ-046 WTحافظه RAMMicron←
۱۵PN553A1EV-C102YNFCNXP Semiconductors←
۱۶WL2810D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۷MT6382درایور تصویر LCDMediatek←
۱۸SM5109تغذیه صفحه نمایشSilicon Mitus←
۱۹ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۰FUSB303درایور USB Type-CON Semiconductor←
۲۱VC7916-35ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۲۲MXD8543Cتیونر آنتن RFMAXSCEND←
۲۳VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۲۴NCEMAD9D-16Gحافظه eMMC (هارد)FORESEE←
۲۵LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۲۶AW35645FBRسوئیچ آنالوگAwinic←
۲۷SFMR7Z0C001سوئیچ آنتن DiversityWISOL←
۲۸AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۹HDF1588E-B5فیلتر RFRFMD←
۳۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
