برد شیائومی Black Shark 5

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

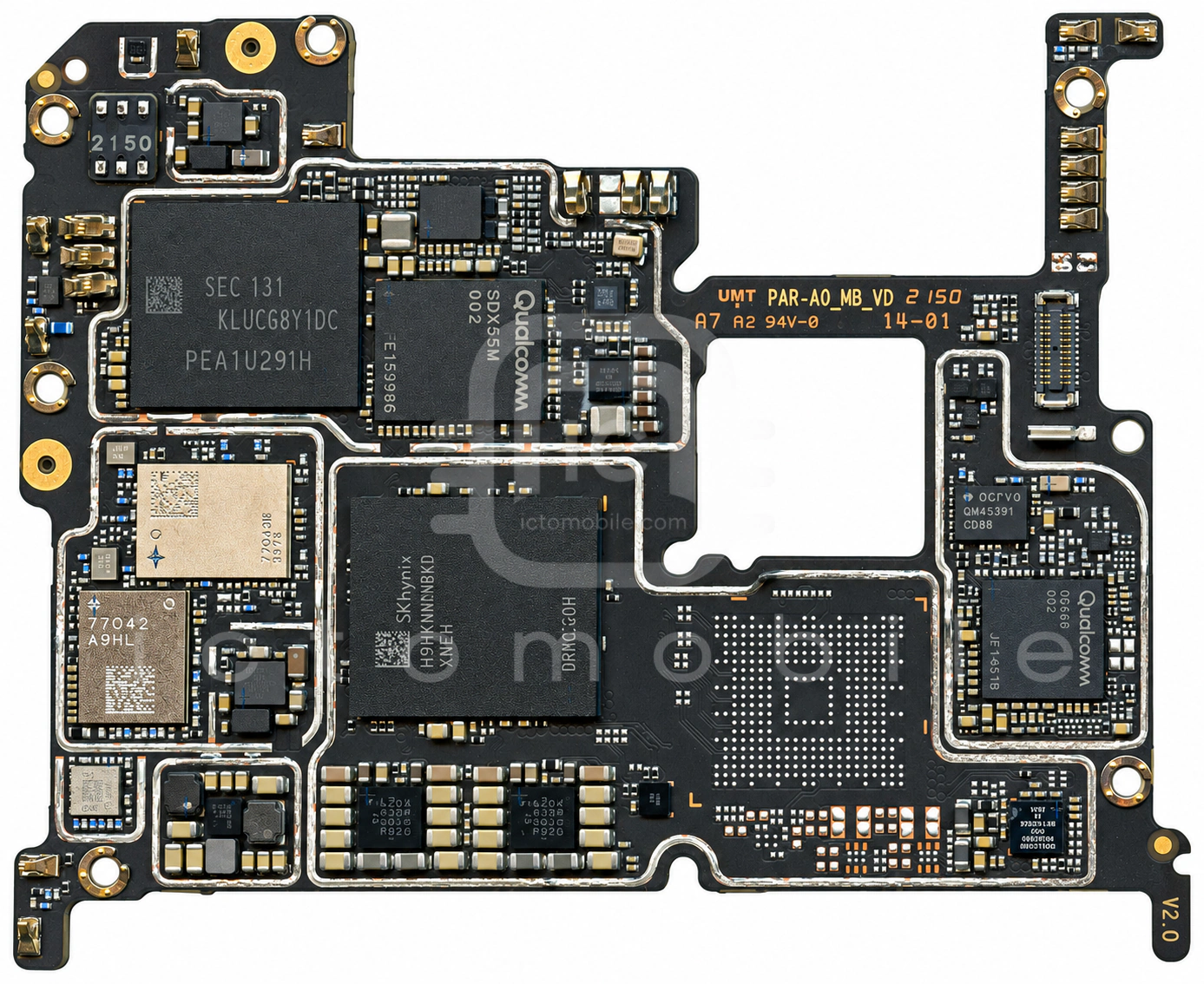

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

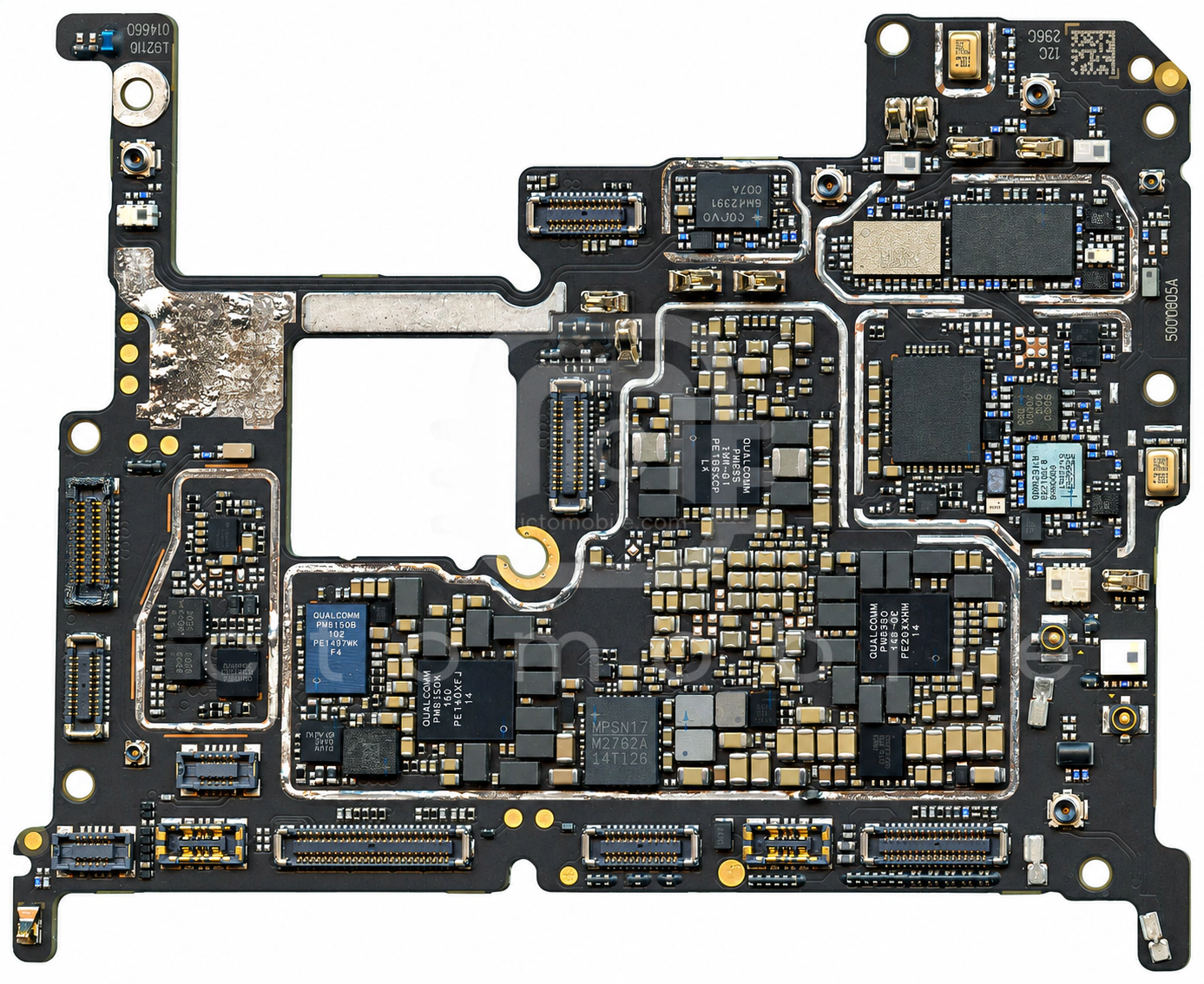

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱2778VنامعلومQORVO←
۲QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵DIO4480درایور USB Type-CDIOO Microcircuits←
۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۷AW2023DNRدرایور RGB LEDAwinic←
۸QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۹KLUEG8UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۱۰QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۱SN110TB2VNFCNXP Semiconductors←
۱۲PM8250تغذیه (PMU)QUALCOMM Incorporated←
۱۳MP2762AشارژMonolithic Power System←
۱۴QM45391آمپلی فایر کم نویز (LNA)QORVO←
۱۵WCD9380Codec صوتQUALCOMM Incorporated←
۱۶SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۷SMB1396شارژQUALCOMM Incorporated←
۱۸PMK8350بافر کلاکQUALCOMM Incorporated←
۱۹PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۲۰CS35L41Bآمپلی فایر صوتCirrus Logic←
۲۱MAX77932BEWOتغذیه (PMU)Maxim←
۲۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۳SMB1396شارژQUALCOMM Incorporated←
۲۴FAN48610BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۵SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۲۶QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۷PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۲۸CSA37F61درایور کلیدهای لمسی (تاچ)CHIPSEA←
۲۹K3LK4K40CM-BGCPحافظه RAMSamsung semiconductor←
۳۰AW2023DNRدرایور RGB LEDAwinic←
۳۱Snapdragon 870 5G SM8250-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۲QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳۳QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۴PM8008تغذیه دوربینQUALCOMM Incorporated←
۳۵PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۳۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
