برد شیائومی Redmi Note 11T Pro (351L16UM0A)

351L16UM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

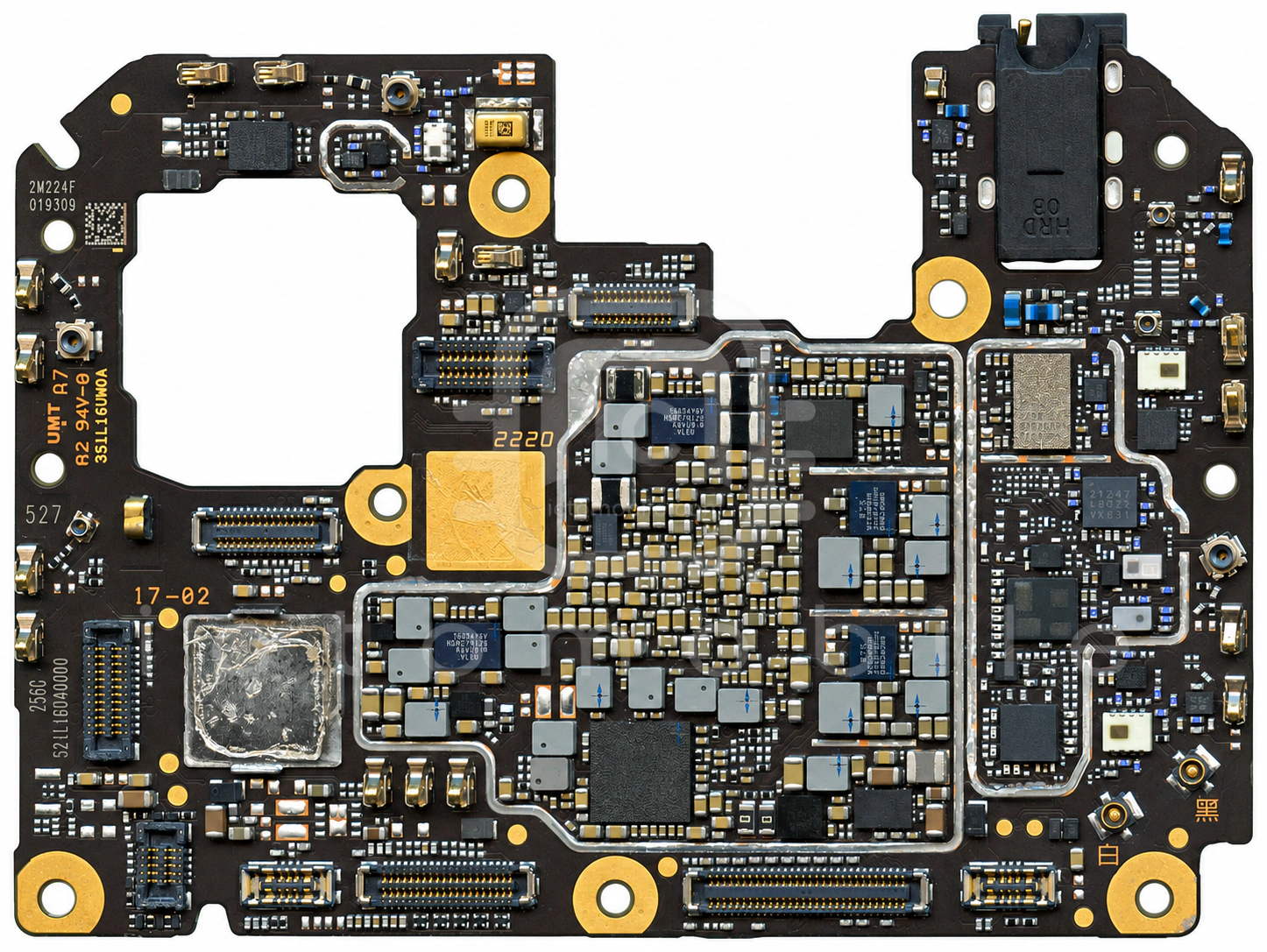

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7920-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۲Surge P1شارژXiaomi←
۳Surge P1شارژXiaomi←
۴MT6308HPردیاب پوش توان (EPT)Mediatek←
۵MT6319APتغذیه (PMU)Mediatek←
۶MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
۷MT6375Pتغذیه (PMU)Mediatek←
۸MT6685LPبافر کلاکMediatek←
۹SN110TUK1NFCNXP Semiconductors←
۱۰PSMN2R4-30MLDترانزیستور MosfetNexperia←
۱۱TFA9873EUKآمپلی فایر صوتGoodix←
۱۲MT6308HPردیاب پوش توان (EPT)Mediatek←
۱۳SKY58258-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۴FAN53870UC00Xتغذیه دوربینON Semiconductor←
۱۵HN8T15BZGKX016حافظه UFS (هارد)Skhynix←
۱۶MT6319IPتغذیه (PMU)Mediatek←
۱۷TFA9873EUKآمپلی فایر صوتGoodix←
۱۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹HL7593WAکانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۲۰VC7643-63Lپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۱VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۲Dimensity 810 MT6833PCPU بخش Application و BasebandMediatek←
۲۳SKY53728-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۴MT6363AWتغذیه (PMU)Mediatek←
۲۵MT6368DWتغذیه (PMU)Mediatek←
۲۶MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۲۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۸MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۹K3LK7K70BM-BGCPحافظه RAMSamsung semiconductor←
۳۰MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۱MXD83K5Aآمپلی فایر کم نویز (LNA)MAXSCEND←
