برد شیائومی Mi 11X (351K11AM0A)

351K11AM0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

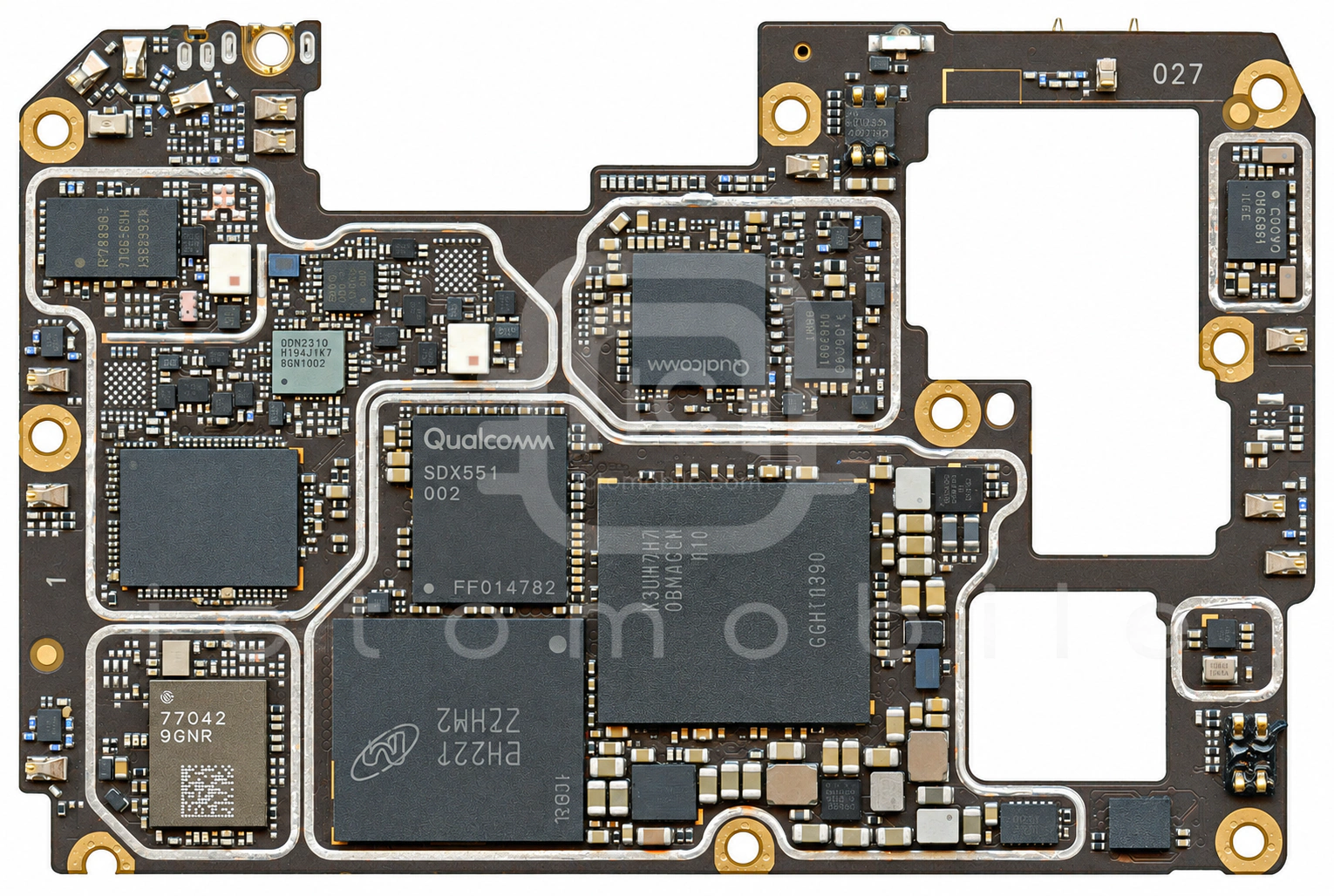

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

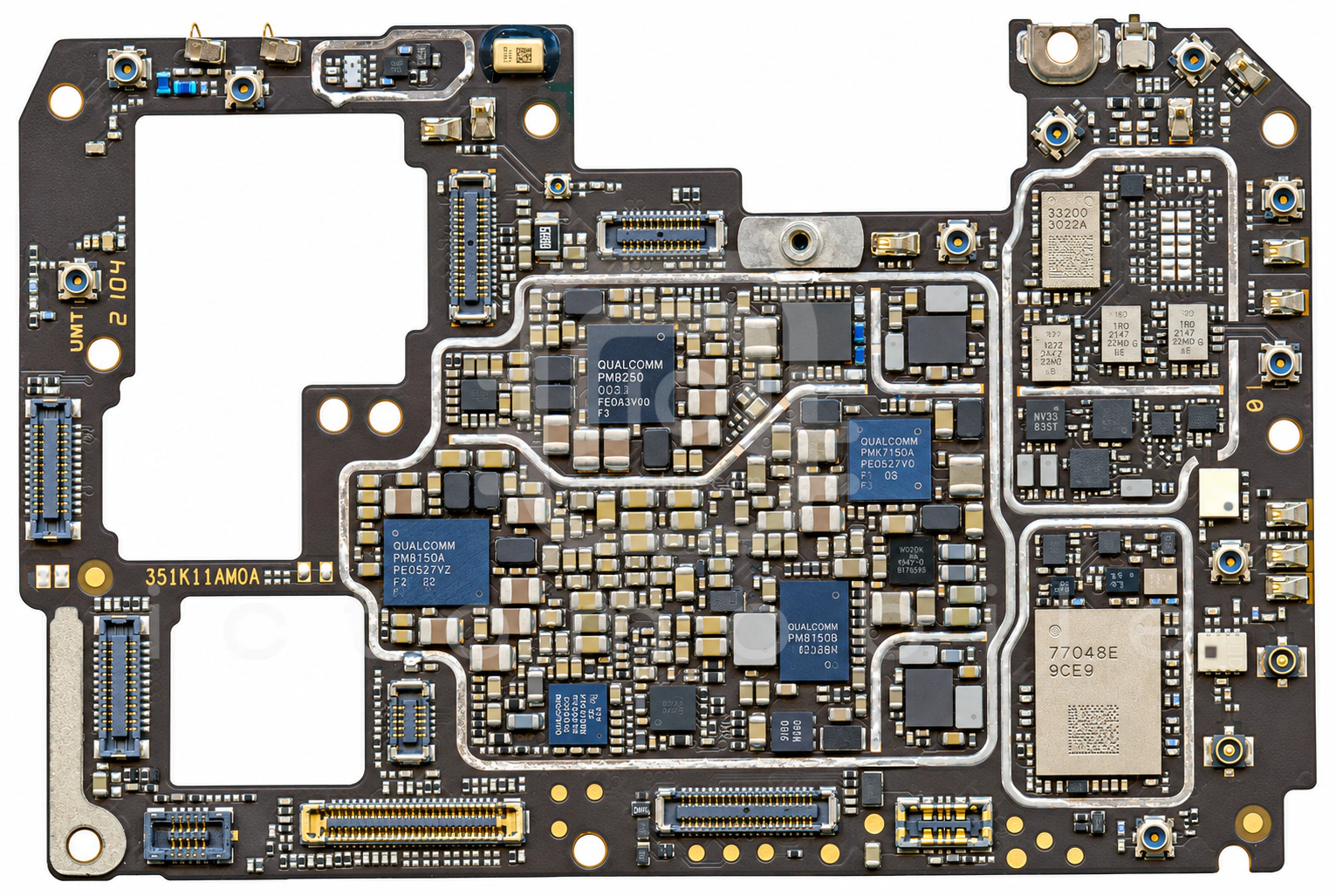

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲SN100TNFCNXP Semiconductors←
۳QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۵WNM3060Aترانزیستور MosfetWILLSEMI←
۶QM12114سوئیچ SP4TQORVO←
۷PMZ600UNEترانزیستور MosfetNexperia←
۸MTFC256GARATEK-WTحافظه UFS (هارد)Micron←
۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۰QM11122Aسوئیچ آنالوگ DPDTQUALCOMM Incorporated←
۱۱WCD9380Codec صوتQUALCOMM Incorporated←
۱۲PM8150Aتغذیه (PMU)QUALCOMM Incorporated←
۱۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۴PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۱۵MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۱۶MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۷NCP163AMX270TBGرگولاتور ولتاژ LDOON Semiconductor←
۱۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹QM42391ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۰QM11033Aسوئیچ SP3TQORVO←
۲۱PM8250تغذیه (PMU)QUALCOMM Incorporated←
۲۲SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۳QM78200Aسوئیچ آنتن 5GQORVO←
۲۴QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۵K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۲۶QCA6391بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۷MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۸QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۹SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۳۰PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۳۱PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۳۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳۳CS35L41Bآمپلی فایر صوتCirrus Logic←
۳۴BQ25968شارژTexas Instruments←
۳۵AW8697FCRدرایور ویبراتورAwinic←
۳۶QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۸PMK8002بافر کلاکQUALCOMM Incorporated←
۳۹VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۴۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۱QM45391آمپلی فایر کم نویز (LNA)QORVO←
۴۲FSA4480UCXدرایور USB Type-CON Semiconductor←
۴۳QM12114سوئیچ SP4TQORVO←
۴۴PM8008تغذیه دوربینQUALCOMM Incorporated←
۴۵QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۴۶QM12114سوئیچ SP4TQORVO←
۴۷CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۸SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۴۹Snapdragon 865 5G SM8250CPU بخش ApplicationQUALCOMM Incorporated←
