برد شیائومی Redmi Note 11 (LLDM376G1-2)

LLDM376G1-2

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

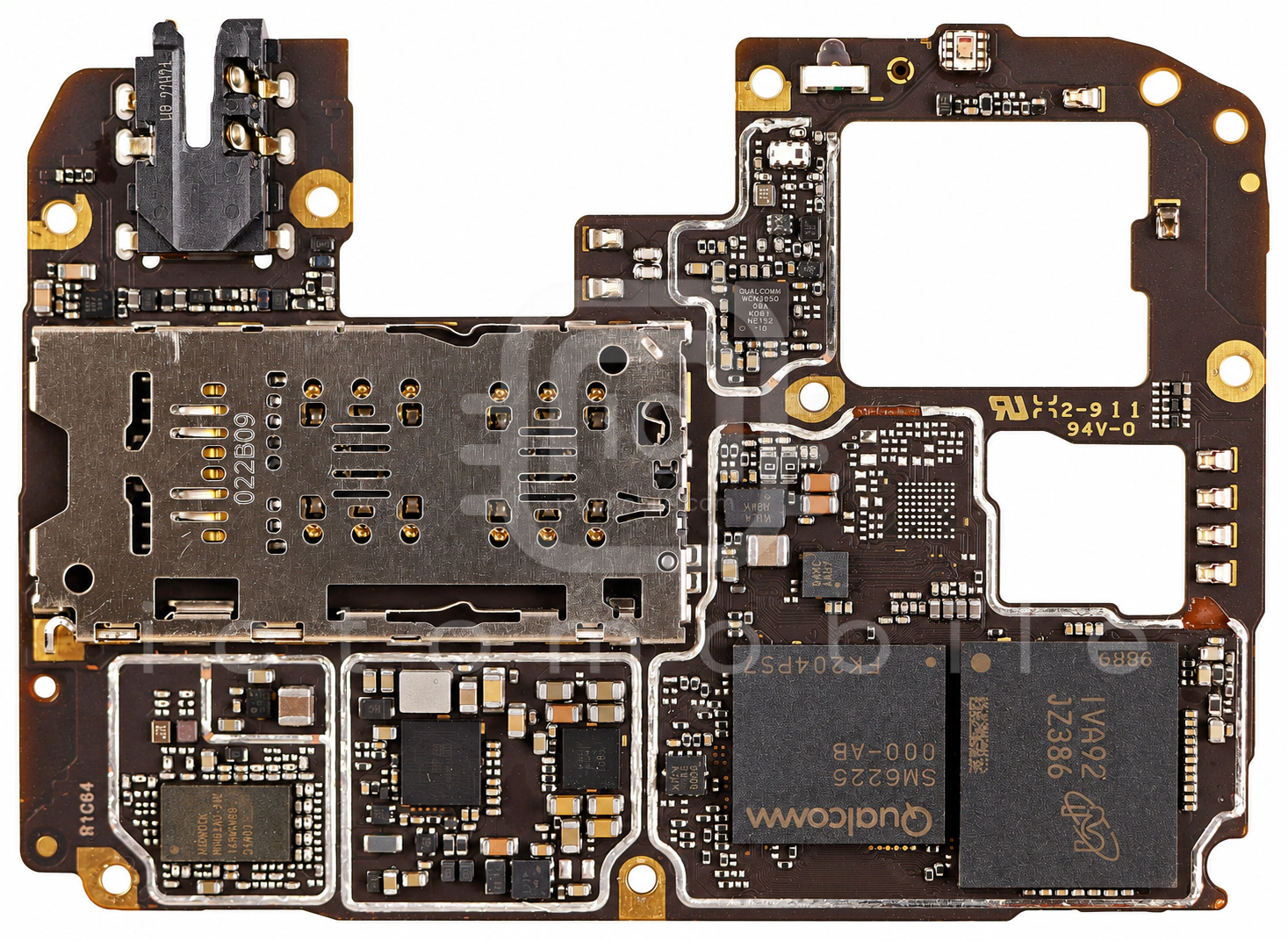

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

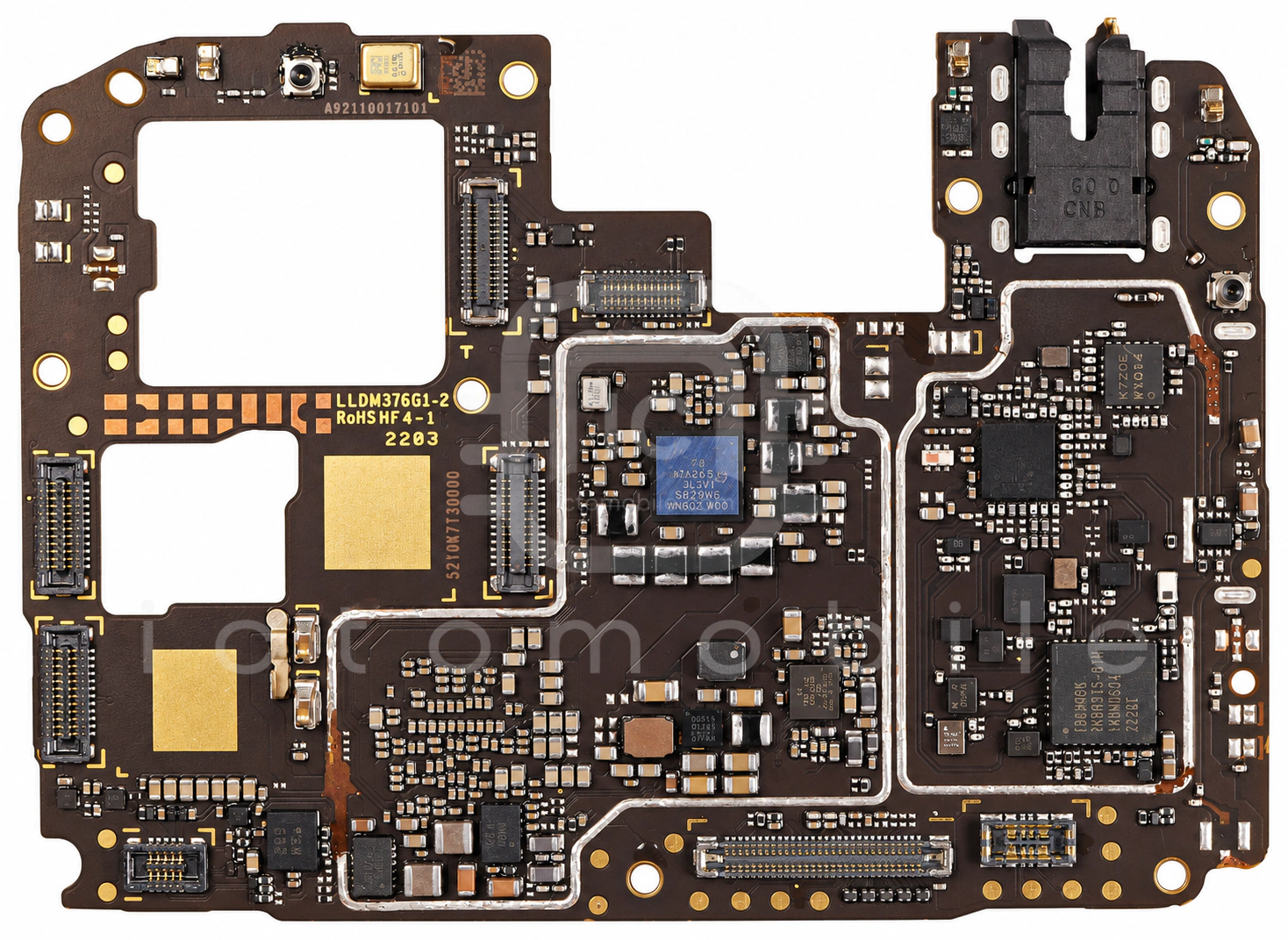

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۲AW87579FCRآمپلی فایر صوتAwinic←
۳RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۴MT29VZZZBD91SLSM-046حافظه uMCP (هارد)Micron←
۵WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۶MAX77729Xتغذیه (PMU)Maxim←
۷SC8551AشارژSOUTHCHIP←
۸WCD9370Codec صوتQUALCOMM Incorporated←
۹Snapdragon 680 SM6225CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۰QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱DRV2603درایور ویبراتورTexas Instruments←
۱۲PM6225تغذیه (PMU)QUALCOMM Incorporated←
۱۳AW87579FCRآمپلی فایر صوتAwinic←
۱۴RR88916-81Hپاور آمپلی فایر 3G و 4GRADROCK←
۱۵LN3420ADT2AGترانزیستور MosfetLRC←
۱۶WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۷OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۸SFMR7Z0C001سوئیچ آنتن DiversityWISOL←
