نقشه برد Xiaomi Redmi Note 11S | Xiaomi Redmi Note 12S | Xiaomi Poco M4 Pro (LLDM370B1)

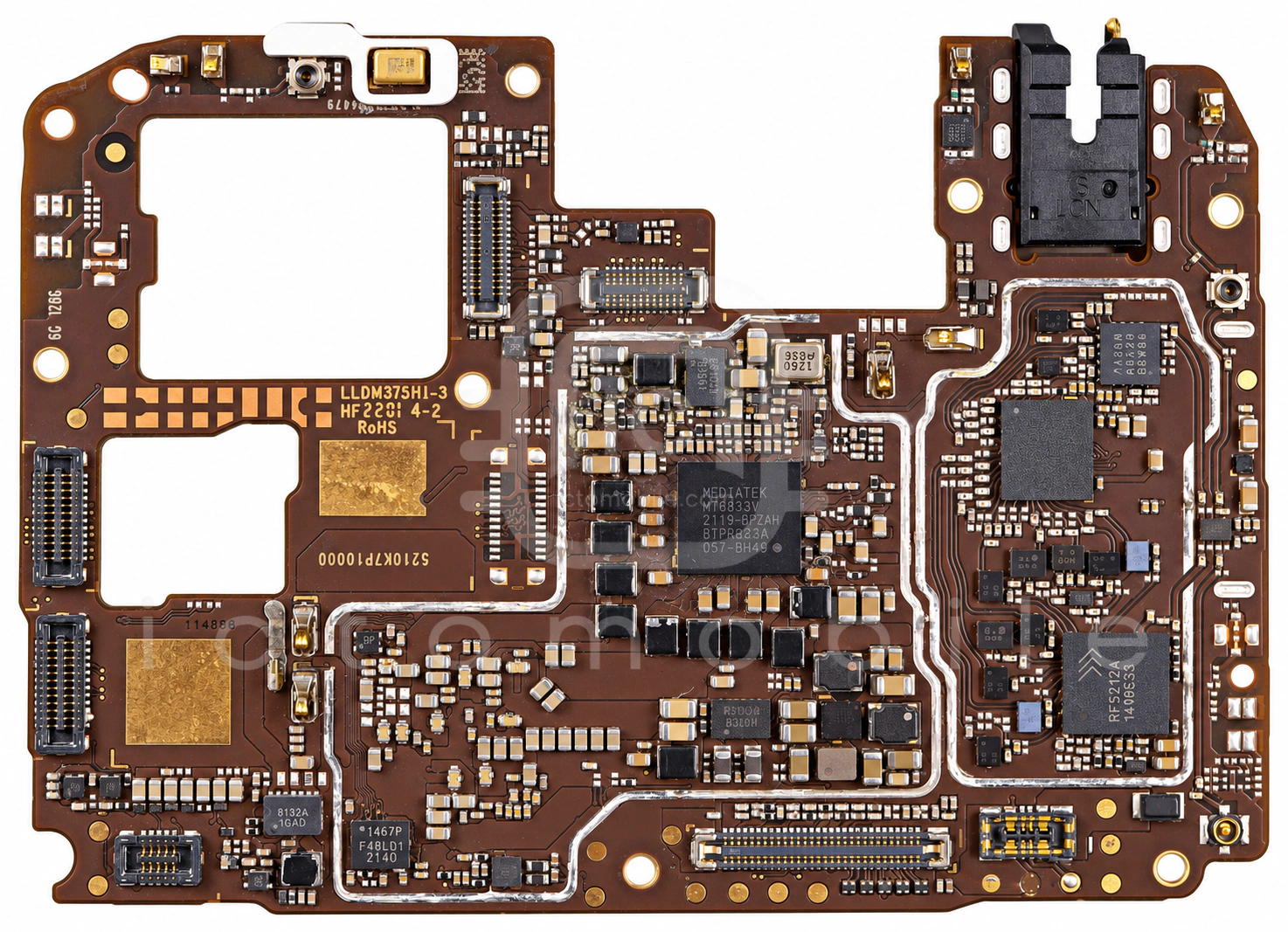

روی برد

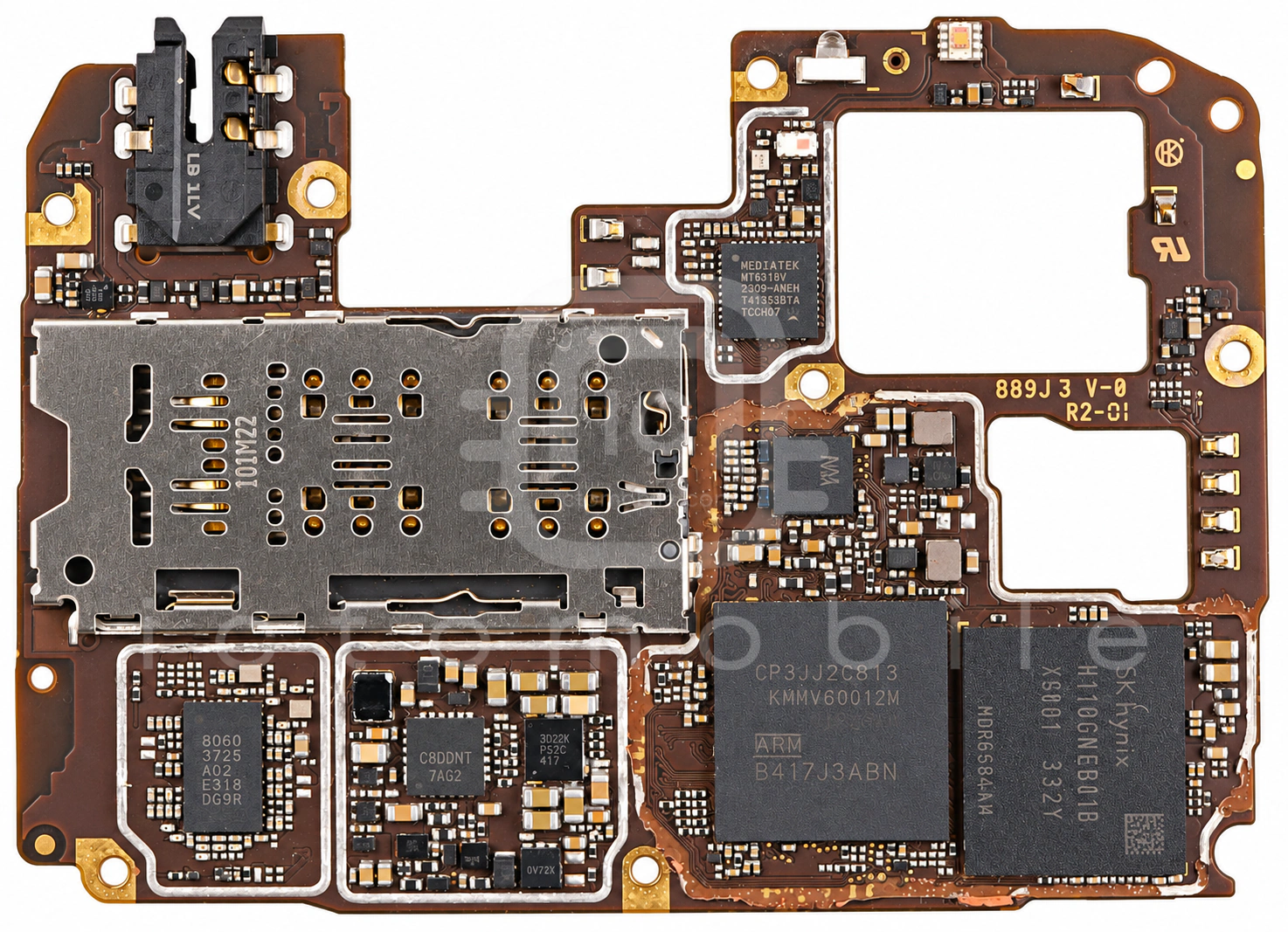

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱FSA1820آمپلی فایر صوتFairchild Semiconductor←

۲MT6366Wتغذیه (PMU)Mediatek←

۳MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۴RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←

۵SM3010Bتغذیه صفحه نمایشSilicon Mitus←

۶FSA1820آمپلی فایر صوتFairchild Semiconductor←

۷ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۸OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←

۹MXD98B1DBسوئیچ آنتن DiversityMAXSCEND←

۱۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۱۱ST21NFCJNFCSTMicroelectronics←

۱۲H9HQ15AECMBDAR-KEMحافظه uMCP (هارد)Skhynix←

۱۳MediaTek Helio G96 MT6781V-CDCPU بخش Application و BasebandMediatek←

۱۴SC8551AشارژSOUTHCHIP←

۱۵QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←

۱۶SYV690QCCشارژSilergy←

۱۷LN3420ADT2AGترانزیستور MosfetLRC←

۱۸RT1715درایور USB Type-CRichTek←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
