برد شیائومی Mi 11 LITE (35100K9M0A)

35100K9M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

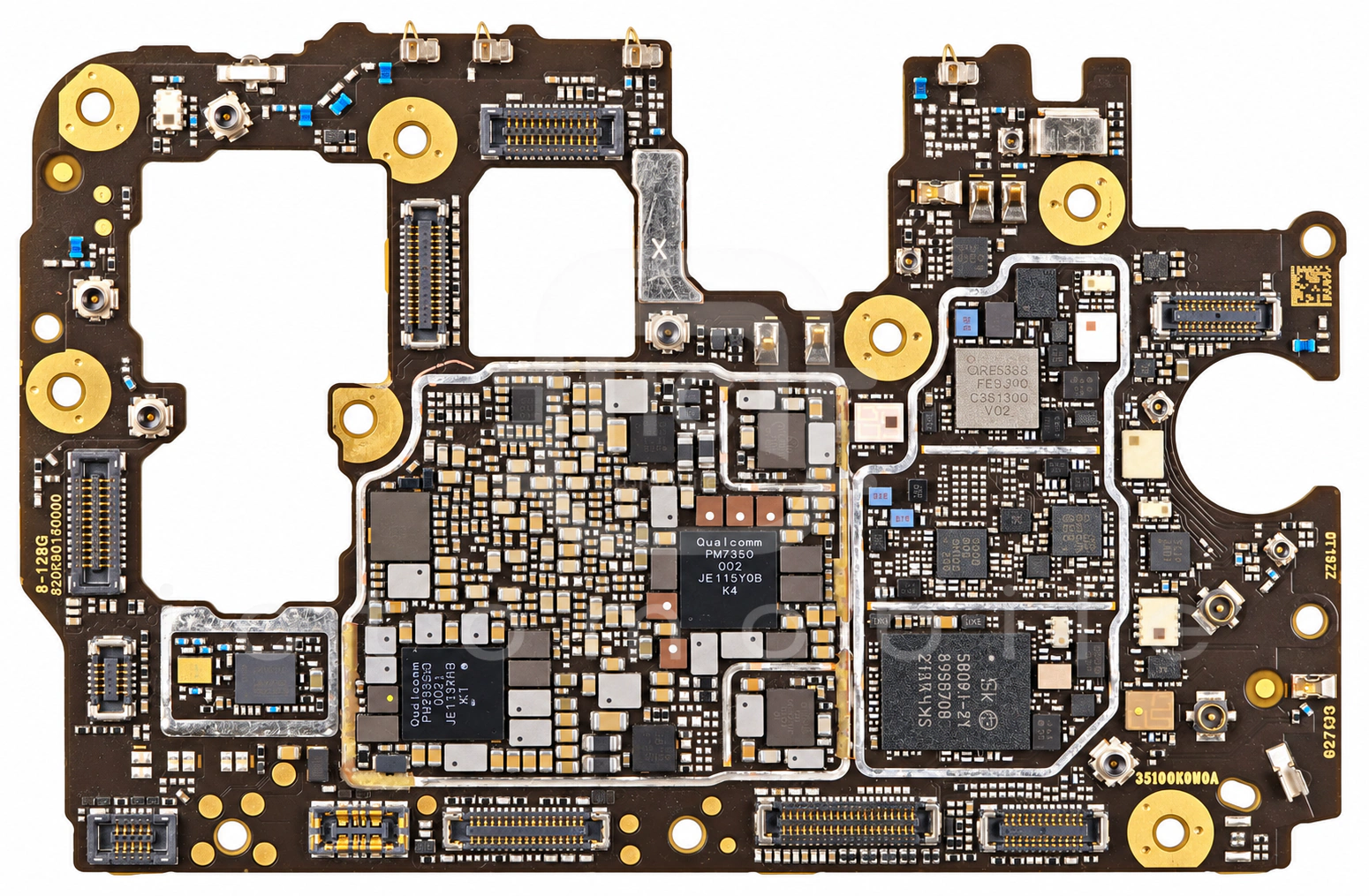

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

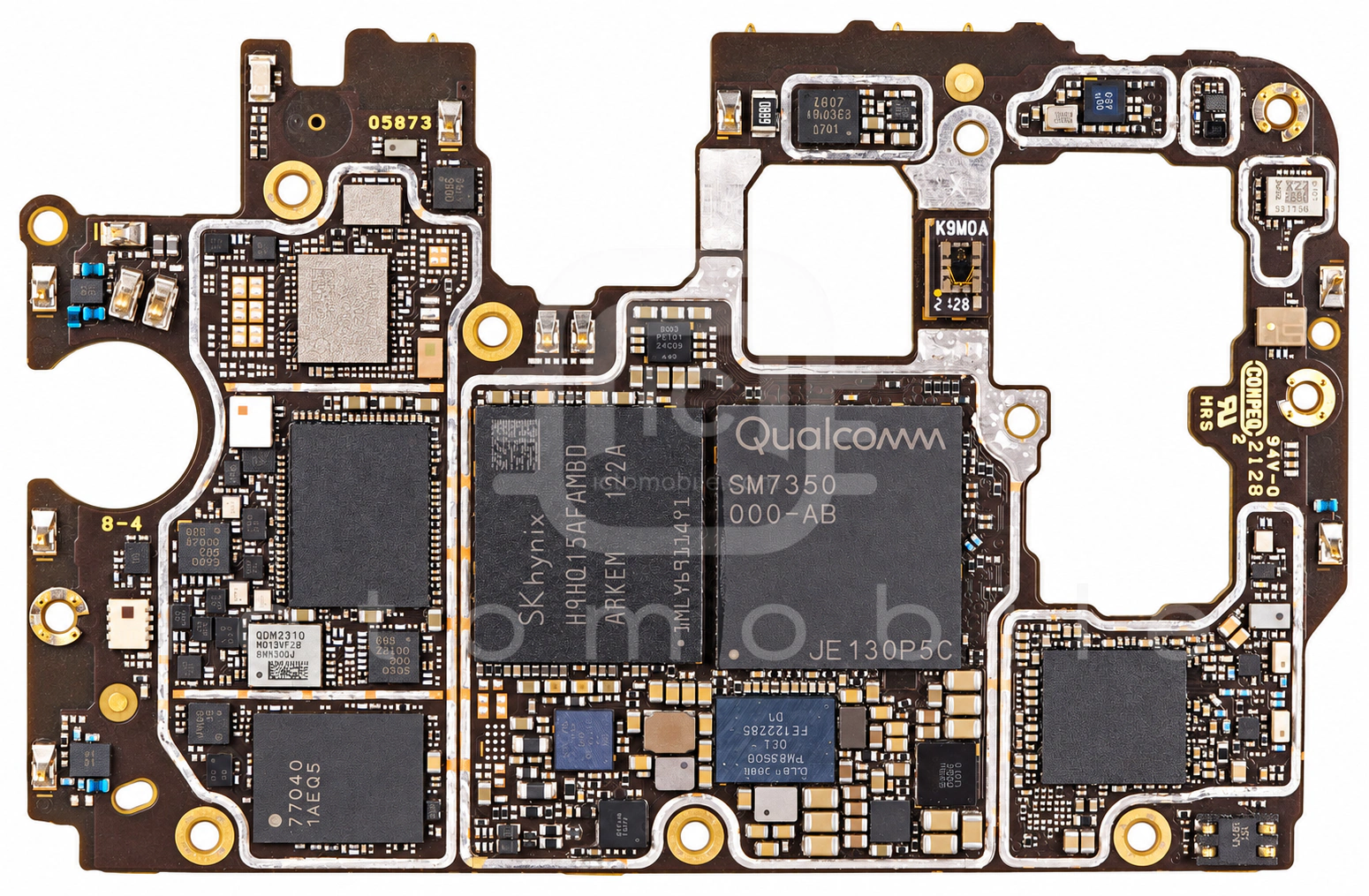

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW15045FDRآمپلی فایر GPSAwinic←
۲QAT3555تیونر آنتن RFQUALCOMM Incorporated←
۳QM77040ماژول FEM باندهای 2G و 3G و 4GQORVO←
۴SN100TNFCNXP Semiconductors←
۵SKY58091-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۶TFA9873EUKآمپلی فایر صوتGoodix←
۷PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۸QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۹SC8551AشارژSOUTHCHIP←
۱۰QDM5577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۱ET7480درایور USB Type-CWuxi Etek Microelectronics Co←
۱۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۳SDR868فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۴PMR735Bتغذیه بخش RFQUALCOMM Incorporated←
۱۵QM11033Aسوئیچ SP3TQORVO←
۱۶DMT35M4LFDFترانزیستور MosfetDIODES←
۱۷ICM-40607سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۸WCN6740بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۹H9HQ15AFAMBDAR-KEMحافظه uMCP (هارد)Skhynix←
۲۰PM8350Bتغذیه (PMU)QUALCOMM Incorporated←
۲۱Snapdragon 780G 5G SM7350CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۲QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۴QPM5577ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۶QPA5581پاور آمپلی فایر 5GQUALCOMM Incorporated←
۲۷PM8008تغذیه دوربینQUALCOMM Incorporated←
۲۸PMK7350بافر کلاکQUALCOMM Incorporated←
۲۹MXD8539Sسوئیچ آنتن DiversityMAXSCEND←
۳۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۱QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۲WCD9380Codec صوتQUALCOMM Incorporated←
۳۳QXM1075Aسوئیچ آنتن بلوتوث و وای فای (wifi)QUALCOMM Incorporated←
۳۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۵TFA9873EUKآمپلی فایر صوتGoodix←
۳۶PM7350تغذیه (PMU)QUALCOMM Incorporated←
