برد شیائومی Poco X3 Pro

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

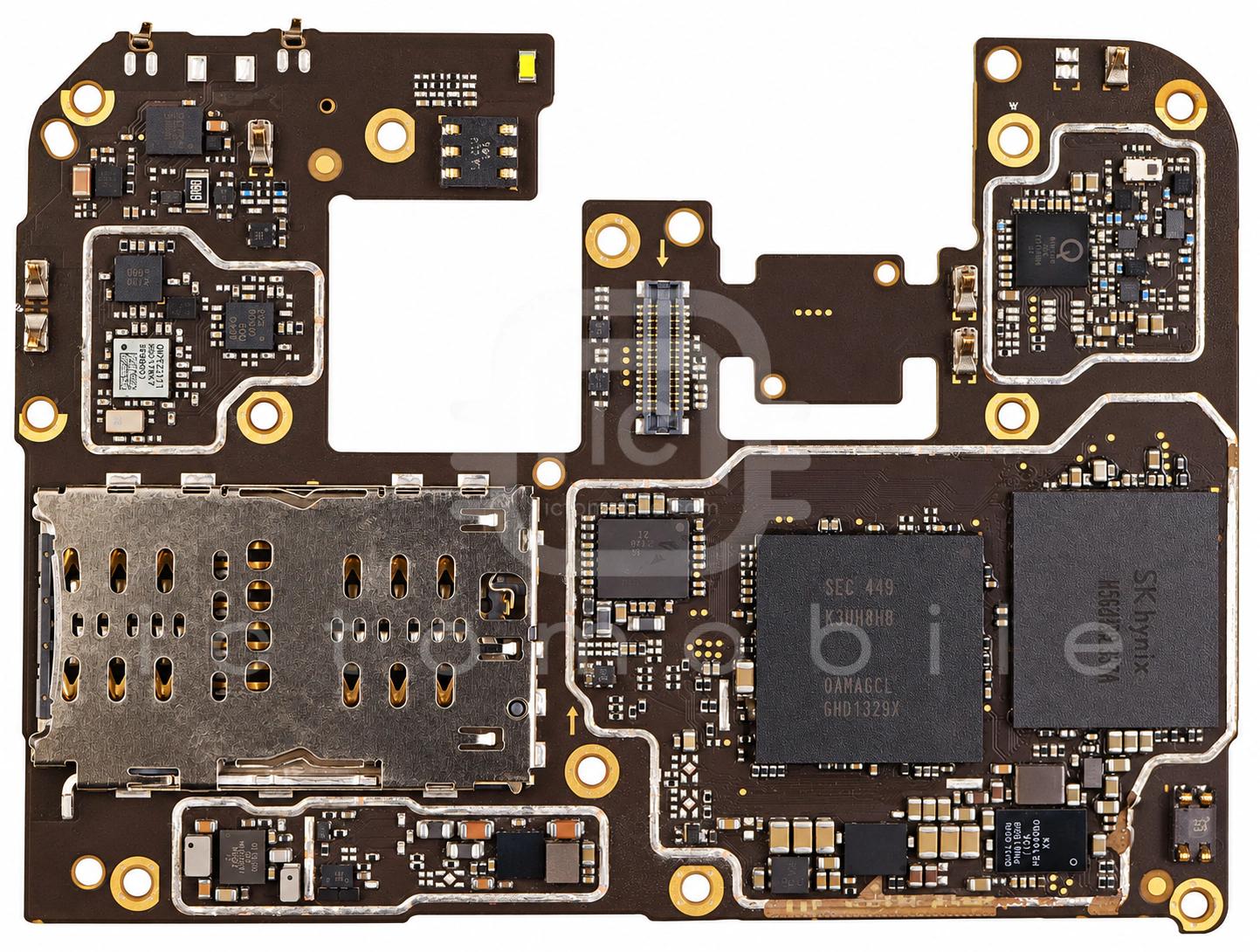

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

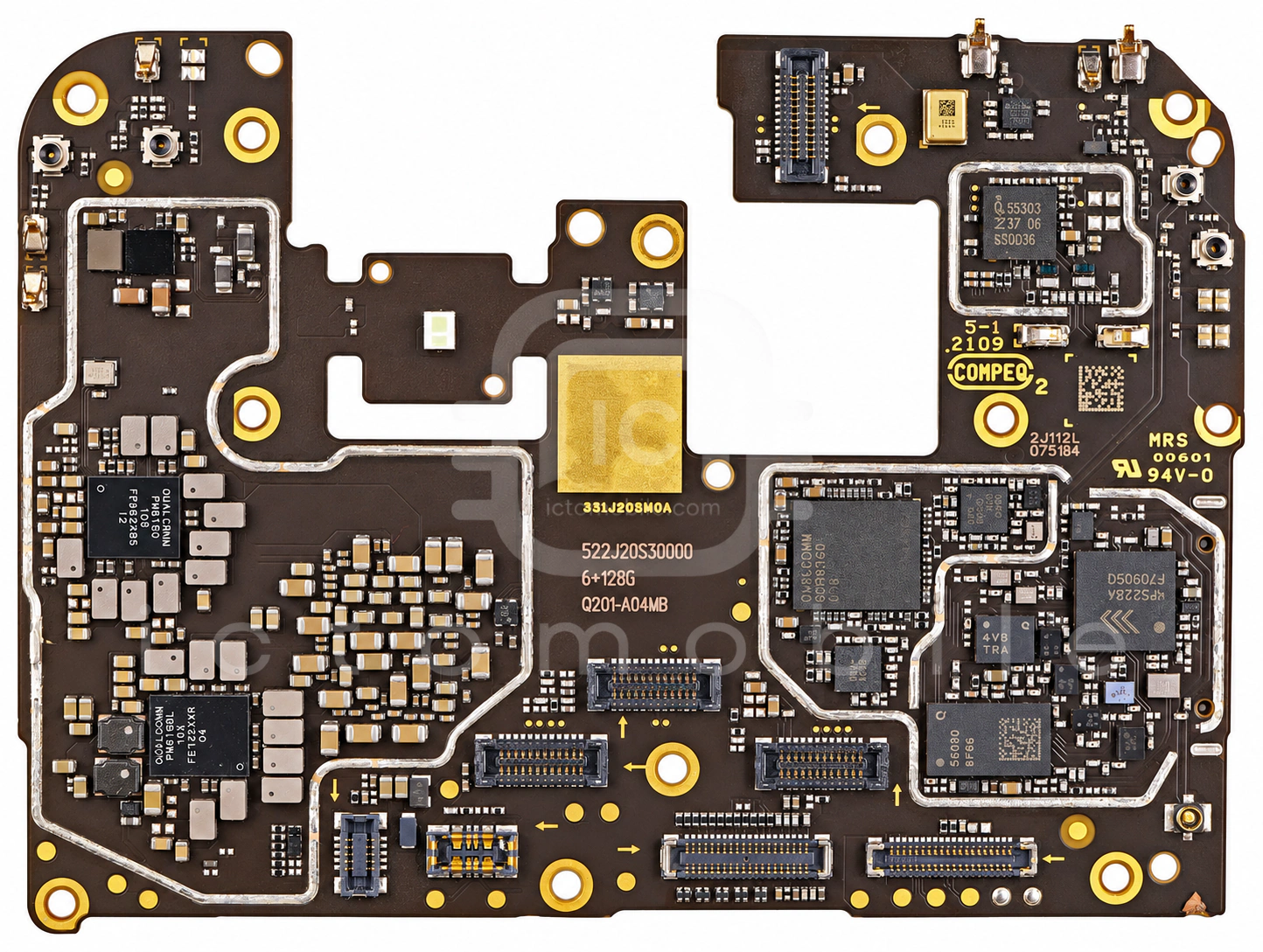

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۹ موقعیت از ۱۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲PM8150تغذیه (PMU)QUALCOMM Incorporated←
۳QLN4640آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴PN553A1EV-C102YNFCNXP Semiconductors←
۵TAS2564آمپلی فایر صوتTexas Instruments←
۶KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۷TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۸QDM2311پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۹PM8150Bتغذیه (PMU)QUALCOMM Incorporated←
۱۰K3UH6H60BM-AGCLحافظه RAMSamsung semiconductor←
۱۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۲QLN4640آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۱۳SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۴WCN3998بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵BQ25968شارژTexas Instruments←
۱۶WCD9340Codec صوتQUALCOMM Incorporated←
۱۷PM8150Lتغذیه (PMU)QUALCOMM Incorporated←
۱۸Snapdragon 860 SM8150-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۹QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
